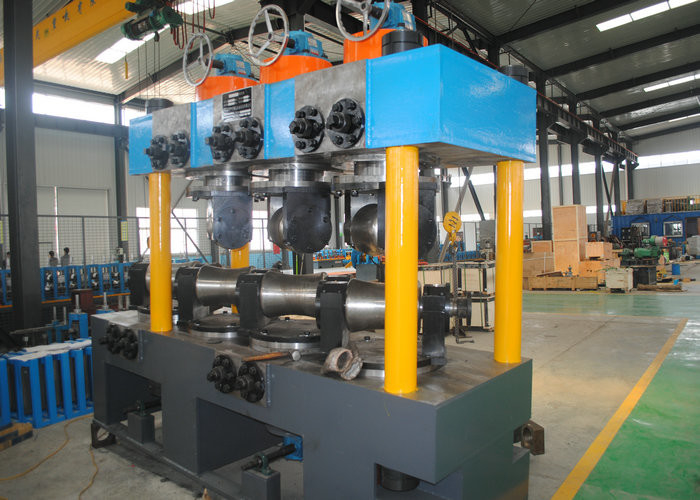

Equipamento soldado Tengtian da tubulação de Hebei que fabrica Co., Ltd.
Qualidade primeiramente, cliente primeiramente
Vendas e Suporte:
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Max.Thickness para a tubulação quadrada: | 0.8-3.0MM | certification: | CE ISO |
|---|---|---|---|
| engrenagem do sem-fim: | Max.80m/minuto | Diâmetro da tubulação: | 21 - 63mm |
| Materiais: | aço carbono, aço de liga de aço inoxidável, baixa | ||
| Realçar: | Moinho de tubo de ERW,moinhos de tubo inoxidáveis |
||
Fluxo de processo
Bobina da régua ---- Un-Coiler ---- Corte e soldador da manteiga ---- Acumulador do armazenamento ---- Formação ---- Solda ---- Refrigerar ---- Execução sob medida ---- Cortar considerou ---- Corra para fora a tabela ---- Terminação ---- Tubulação que recolhe e que empacota
Parâmetro técnico
| Modelo | RT28 | RT32 | RT45 |
| Diâmetro dos tubos soldados | 10-38mm | 13-50.8mm | 13-50.8mm |
| Tamanho do tubo quadrado (máximo) | 30×30mm | 40×40mm | 40×40mm |
| Tamanho do tubo do retângulo (máximo) | 20×40mm | 30×50mm | 30×50mm |
| Espessura de parede do tubo redondo | 0.5-1.5mm | 0.6-2.0mm | 0.8-2.0mm |
| Espessura de parede do tubo do quadrado & do retângulo | 0.5-1.2mm | 0.6-1.6mm | 0.8-1.6mm |
| Velocidade da soldadura do tubo | 30-80m/min | 30-80m/min | 20-70m/min |
| Poder do motor principal | 45KW | 90KW | 90KW |
| Poder de alta frequência | 100KW | 150KW | 150KW |
Configuração de máquina
| Seção da entrada | ||
| Un-Coiler lateral dobro | O manual expande | Hidráulico expanda |
| Corte & termine o soldador | Manual | Automático |
| Acumulador | Vertical | Horizontal |
| Formando a seção | ||
| Nivelando a unidade | 7-roller | |
| Formação da forma redonda | Normal | Mudança rápida da Gaveta-cama |
| Seção de soldadura | ||
| Suporte do rolo do guia | 1 grupo | |
| Suporte expulsando do rolo | 1 grupo | |
| Quadro do raspador | 2 grupos | |
| H.F. Soldador | De circuito integrado | |
| Unidade refrigerando | Tanque refrigerar de água | |
| Fazendo sob medida & endireitando a seção | ||
| Unidade da cola | Normal | Mudança rápida da Gaveta-cama |
| A cabeça do turco | 2 estações | |
| Suporte de medição do rolo | Com codificador | |
| O corte do voo considerou | A fricção pneumática considerou | O frio de voo considerou |
| Tabela da corrida-para fora | Lado da chamuscadela | Lado dobro |
Mais
Especificação
| Modelo | Diâmetro (milímetros) | Espessura (milímetro) | Velocidade (m/min) | Poder principal (quilowatt) | Soldador do HF (quilowatt) | Área (m2) |
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
