Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro da tubulação: | 25-76mm | Velocidade do produto: | 50m/min máximo |
|---|---|---|---|
| Materiais: | aço carbono, aço de liga de aço inoxidável, baixa | Corte + Saw: | A fricção considerou o corte |
| engrenagem do sem-fim: | Max.80m/minuto | Espessura da tubulação: | 4.0-10.0mm |
| Realçar: | Moinho de tubo de ERW,Máquina de corte de linha |
||
1,1 informação geral

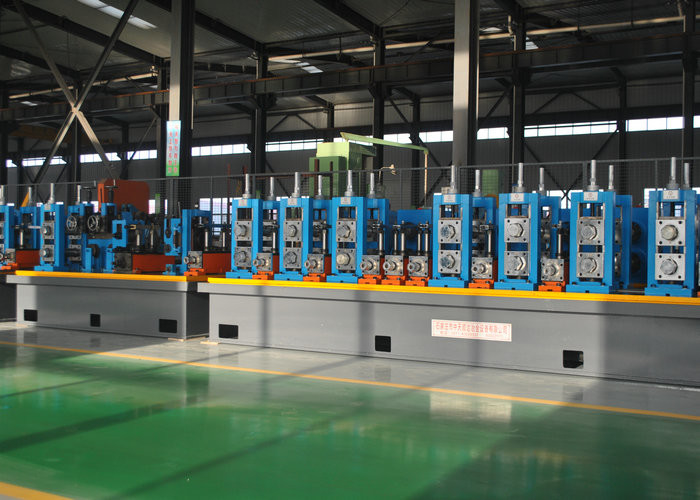

Este equipamento é usado especialmente para producingΦ19-Φ76mm, a tubulação soldada de δ0.7-3.0 milímetro emenda reta de alta frequência e a tubulação quadrada correspondente e a tubulação especial-dada forma. A composição do equipamento é do decoiler à serra do corte do comprimento fixo. A velocidade do rolamento pode ser ajustada correspondentemente dentro da escala apropriada da espessura do diâmetro e de parede da tubulação.
1,2 material aplicável
(1) tira de aço quente, laminada e galvanizado (conforme GB700-88 ou GB1591-88)
(2) material: aço do Baixo-carbono, baixa liga steelδs≤345Mpa, δb≤610Mpa
1,3 moinho de tubo de ERW o outro modelo
| Modelo | Escala do diâmetro | Espessura da tubulação | Linha velocidade (m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1,4 processo geral
O decoiling→ do → da matéria prima (bobina de aço) que cortam e o não-poder do → do acumulador do welding→ que nivela do frame→ de alta frequência da →de-rebarba da soldadura do → o →rough refrigerando de trituração →forming da unidade da cola do unit→ que endireita o →run do corte do comprimento fixo do → para fora apresentam
1,5 os acessórios necessários sugeridos prepararam o comprador (para a referência somente)
(1) local do equipamento mecânico: 45m X4.5m (largura do comprimento X)
(2) local do equipamento bonde: 5m x 4m (largura do comprimento X)
base da fundação da unidade de máquina (de 3) (veja o desenho baixo do fornecedor)
(4) dois grupos de guindaste aéreo de 5 toneladas ou de 10 toneladas de guindaste aéreo.
fonte de alimentação (de 5):
(6) lâminas para seguir a serra, especificação conforme o livro de instruções. A quantidade é decidida pelo cliente.
(7) barra magnética para a tubulação de solda, compra conforme a tubulação que faz o tamanho.
(8) uns ajusta-se de Φ3”, as bombas de alta pressão de 6m para a cama da máquina de soldadura da tubulação.
(9) 1 grupo de associação de água refrigerando para a cama da máquina da tubulação-soldadura, a tubulação de água do volume 25m3with, o medidor da pressão de água e a válvula. (A quantidade e os tamanhos serão decididos no local, a seguir na compra fora)
circuito bonde de unidade de máquina (de 10). Antes de montar, o circuito deve alcançar o armário bonde da sala de alta frequência. Conexão elétrica para a sala de alta frequência à estação total da tabela e do botão de controle. (A quantidade e os tamanhos serão decididos no local, a seguir na compra fora)
(11) uma sala de alta frequência para a unidade de máquina. Adotando a terra ou o sótão de acordo com a disposição do cliente.
compressor de ar (de 12): um grupo (compra do mercado)
(13) o equipamento de levantamento e utilização de ferramentas para instalar a máquina, (guindaste, corda de fio de aço, etc.) peso máximo de uma parte é 8tons.
Nossos serviços
Controle de qualidade
nós seremos responsilbe para o problema da qualidade resultamos do projeto e fabricação com um ano após a instalação e a eliminação de erros bem sucedidas e todas as despesas para substituir as peças e os componentes (exclua fatores humanos e componentes vulerable) serão carregadas por nós!
Eliminação de erros
1) A fábrica enviará os coordenadores 1-2technical para a instalação e a operação de testes
2) O local, a fundação do equipamento, o responsável fresco pelo comprador de acordo com o material do equipamento que fornece pelo fornecedor, o equipamento para a instalação (equipamento do elevador, ferramenta etc.), o material acessório das construções etc. da instalação (fio, tubulação de movimentação, tubulação de água e assim por diante), a força laboral arranjaram pelo comprador.
3) O comprador é responsável para a fonte de alimentação, a fonte de água e o abastecimento de gás ao conector de relação do equipamento
4) Notas da preparação do comprador
o dispositivo da maquinaria (a) toma o lugar (largura do length*)
fonte de alimentação (b): Poder principal ao banco do controle do equipamento, posição de unidade
(c) alimentação do ar: Compressor de ar (1,5 medidores/minutos cúbicos
(d) fonte de água: Nascente de água para fazer à máquina a estação
