Detalhes do produto:
Condições de Pagamento e Envio:
|
| Peso da bobina: | ≤10.0T | Espessura da bobina: | 1.5~4.5mm |
|---|---|---|---|
| largura da bobina: | 160~400mm | Diâmetro interno: | φ508~φ610mm |
| Diâmetro exterior: | φ1500~φ2000mm | velocidade: | 75X45-80m/min; 100X100-60m/min |
| Garantia: | Um ano | Material: | Baixo carbono HRC |
| Realçar: | moinho de tubulação soldado combinado unidade,ff que forma o moinho de tubulação soldado tecnologia,ff que forma o moinho de tubo soldado tecnologia |
||

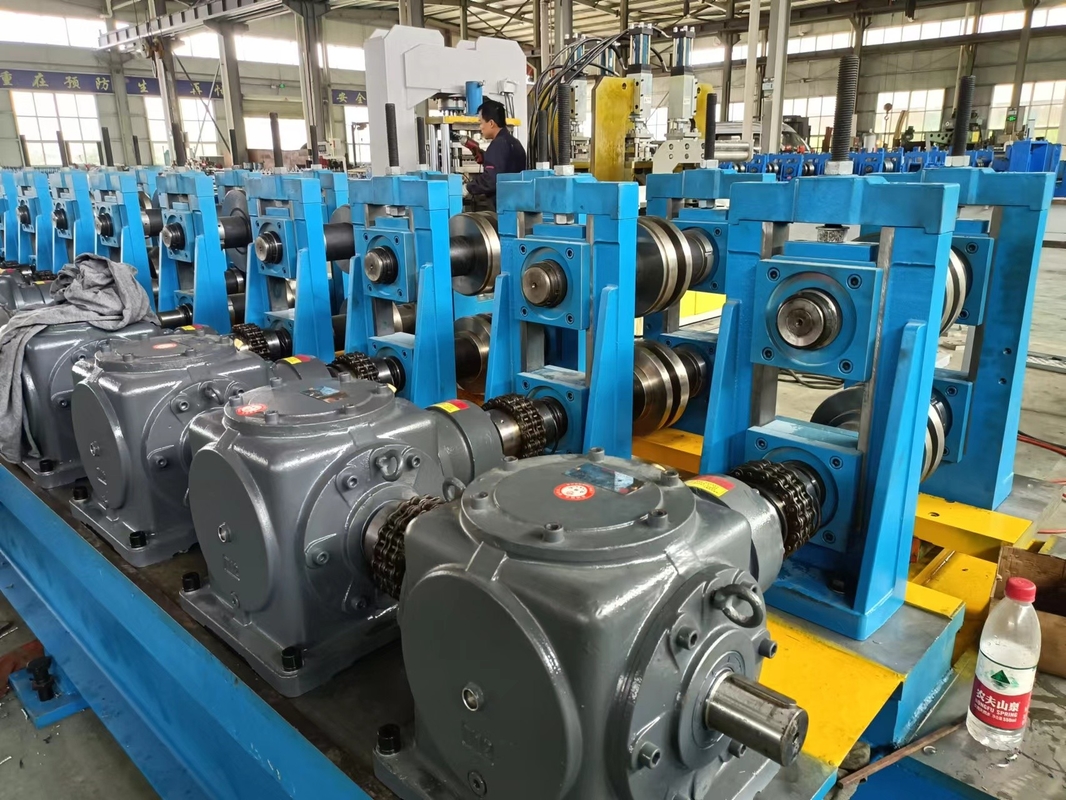

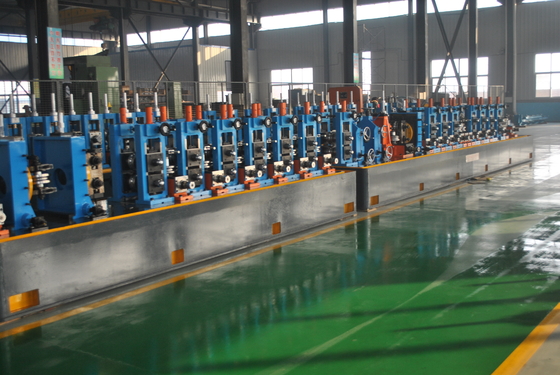

A unidade da série de LW combinou a máquina de solda FF do tubo que forma o moinho de tubulação da solda da tecnologia
I. especificações de material:
Conformação ao padrão YB189-64
Material: Da baixa liga aço estrutural do baixo aço carbono e
Propriedades mecânicas: σb≤520Mpa, σs≤365MPa
largura da tira: 160~400mm
espessura da tira: 1.5~4.5mm
Diâmetro interno das bobinas: φ508~φ610mm
Diâmetro exterior das bobinas: φ1500~φ2000mm
Peso da bobina: ≤10.0T
II. especificação soldada da tubulação
Diâmetro redondo da tubulação: φ40~φ127mm
Tamanho quadrado da tubulação: 40×40-100×100mm
Espessura redonda da tubulação: 1.5~4.5mm
Espessura quadrada da tubulação: 1,5 - 4.5mm
Comprimento de tubulação do revestimento: 4~12m
Precisão cortada: ±1.5mm
Formando a velocidade: 75X45-80m/min; 100X100-60m/min
Suprimento do poder, da água & do ar
| 1 | Poder | Volume do poder da linha | Approx.900KW |
| Fonte de energia | 380V/60Hz/3phases | ||
| 2 |
Água refrigerando da circulação |
Fluxo | T/h 20T/h~30 |
| Volume da associação | 30m3 | ||
| 3 |
Ar comprimido |
Fluxo | 5m3/min |
| Pressão | cm2 5~11kg/ |
III. processo do produto:
O → espiral →Horizontal →Cutting do → da bobina e de solda desenrolando-se de carregamento que forma, HF do acumulador que solda, Deburring, refrigerando, fazer sob medida, endireitando →cutting considerou o armazenamento de embalagem do → do →
IV. parâmetros principais de cada unidade.
| da bobina diâmetro para fora | Φ1600-2000mm |
| diâmetro interno da bobina | Φ508-610mm |
| largura da tira | 160-400mm |
| largura da tira | 1.5-4.5mm |
| peso da tira | Max7.0T |
| expanda o tipo |
hidráulico expanda, estrutura de bloco do deslizamento |
| ruptura |
Movimentação pneumática, ruptura do disco de 2 PCes |
| material do mandrel | 40Cr, HB220-260 |
| centro mais alto | 1100mm |
