2018 mini linhas de corte galvanizadas e de aço automáticas de alta velocidade de alta qualidade novas máquina para o preço da faixa da borda

2018 Nova máquina de linha de corte automática de alta qualidade de alta velocidade mini galvanizado e aço para preço de banda de borda

Introdução:
A linha de corte de chapa espessa pode atender ao pedido do cliente de velocidade máxima de linha de 20 m/min, descolagem e nivelamento de uma tira de bobina, e, em seguida, cortar a tira plana nivelada a um determinado comprimento de folhas.

A linha de corte em comprimento (máquina de linha CTL de placa) tem uma máquina de pré-nivelação e uma máquina de nivelação fina acionada por motores DC ou AC, e a fixação de comprimento é por codificador, o estilo de corte é stop-shear.

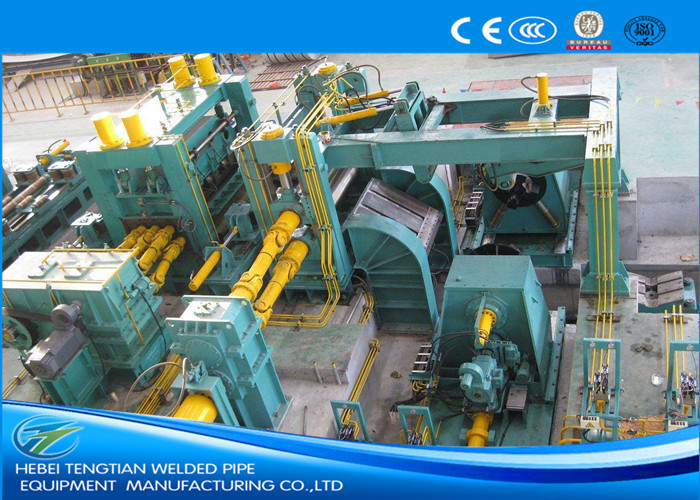

A linha de corte de chapa espessa é composta por: carro de carregamento de bobina, descarregador de mandril duplo, guia de cabeça de bobina de estilo portal, equipamento de prensagem e pá, alimentação por pinça e pré-nivelação, mesa de transmissão,(guia lateral), triturador de bordas, enrolador de sucata de bordas, mesa de transmissão), guia lateral, máquina de nivelamento principal, equipamento de envio de folha final, codificador de fixação de comprimento, máquina de cortar hidráulica,Equipamento de envio de mesa de entrega de rolos e placas, mesa de empilhamento pneumático, sistema hidráulico, sistema de controlo eléctrico, etc.

A linha de corte de chapa espessa (máquina de linha de chapa CTL) encaixa bobinas de aço com espessura: (3~12mm, 4~16mm, 5-20mm) e largura variável,e comprimento das folhas acabadas dependem das necessidades práticas do cliente.

Vantagens e características da nossa máquina de corte de bobinas:
1- A velocidade da linha pode ser de até 20 m/min, 4-5pcs/min folhas de comprimento de 2000 mm em média.
Precisão de nivelamento: ± 1,5 mm/m2
Precisão do comprimento da folha: ± 0,5 mm/m
Precisão da diagonal da folha: ±1 mm/m
2O peso das bobinas de chapa espessa é pesado até 30T, 35T ou 40T, o descolador de cone duplo é adequado.
3O forte abrador de cabeça de bobina de estilo portal, incluindo guia de cabeça de bobina, imprensa e pá, pode garantir que o descolamento ocorra sem problemas.
4Para a fabricação de chapas de aço planas, o diâmetro dos rolos de nivelamento deve ser cientificamente adequado.confirmamos o diâmetro dos rolos de nivelamento por experiências reais e cálculos de engenharia ao processar a linha de corte da placa para o comprimento.
5Os rolos de reserva instalados no suporte de reserva podem apoiar firmemente os rolos de nivelamento para cima para garantir que não haja deformação dos rolos de nivelamento durante o nivelamento.
6O nivelamento duplo está organizado na linha de corte da placa espessa para garantir um bom efeito de nivelamento.
O cliente pode optar por incluir um aparador de bordas, para cortar as bordas inúteis.
7O equipamento de envio de folhas finais envia as folhas acabadas para a mesa de embalagem pneumática.
8Adotamos peças de boa qualidade para a máquina de linha de placa CTL fornecida por empresa de marca famosa, por exemplo controle Mitsubishi PLC, peças hidráulicas Yuken/Fuxin, rolamentos HRB/ZWZ/SKF,etc.

A especificação pormenorizada:

Máquina de linha de placas CTL Espessura da tira: 4~16 mm
Largura da faixa: 500~1500mm/800-2000mm/1100-2500mm
Rolante de nivelamento: Φ220mm, 11pcs
Material do rolo de nivelamento: 40Cr, HRC54-55

Máquina de linha CTL de placa Potência para nivelamento: motor de CC de 160KW + regulador de velocidade Eurotherm 590 DC.
Velocidade de corte: (0~20) m/min, ajustável

Formulário de especificação da máquina de corte de bobinas:
