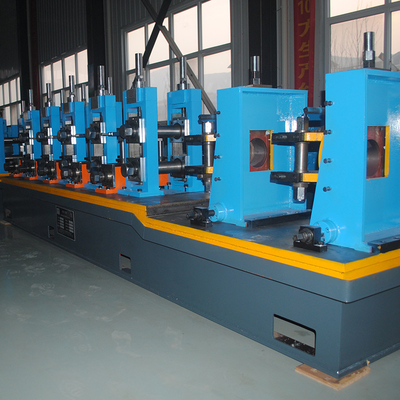

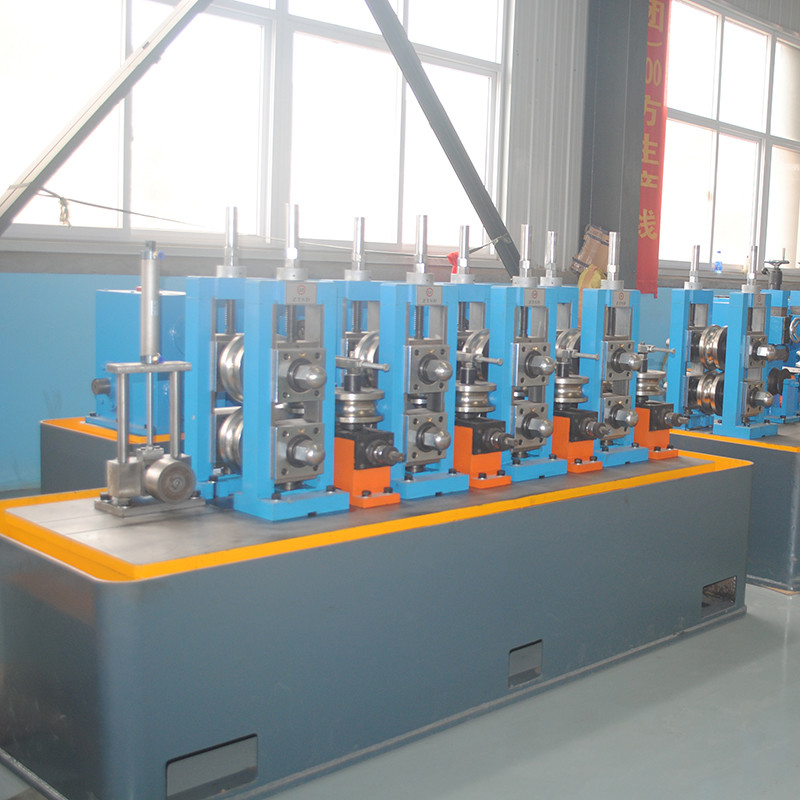

Certificação CE Máquina de Fabricação de Tubos de Aço Linha Automática
Introdução:
A linha automática de fabricação de tubos de aço com certificação CE é capaz de descolar e nivelar uma tira de bobina,e, em seguida, cortar a tira plana nivelada até um certo comprimento de folhas a uma velocidade de linha de max 100m/minEsta máquina CTL é adequado para folha fina ou fina bobina cortada em comprimento.
A linha de corte a comprimento de alta velocidade adota servo fixação de comprimento e cisalhamento pneumaticamente mecânico para garantir a precisão de comprimento da chapa e um entalhe de cisalhamento limpo.
A linha ISO9001 Metal Cut To Length para máquina de fabricação de tubos de aço é composta por: carro de carregamento de bobina, descoilador de mandril único, guia de cabeça de bobina, equipamento de imprensa e pá,Máquina de rolamento e nivelamento de alimentação por pinça, acumulador de buracos, guia lateral, máquina de nivelamento fino e fixação de comprimento, máquina de cortar pneumaticamente mecânica, cinto de entrega, suporte de empilhamento, mesa de elevação para cima para baixo, carro de deslocamento,sistema hidráulico e sistema de controlo eléctrico.
A máquina CTL de alta velocidade (banda de bobina cortada ao comprimento) ajusta bobinas de aço com espessura: (0,2-2mm, 0,3-3mm, 0,6-4mm,ou 1-5 mm) e largura e comprimento variáveis das folhas acabadas dependem das necessidades práticas do cliente.
Vantagens e CaracterísticasCertificação CE Máquina de Fabricação de Tubos de Aço Linha Automática:
1Velocidade rápida e alta precisão.
A velocidade da linha pode ser de até 100 m/min, 25-30pcs/min 2000mm folhas de comprimento em média.
Precisão de nivelamento: ± 1 mm/m2
Precisão do comprimento da folha: ± 0,5 mm/m
Precisão da diagonal da folha: ± 0,5 mm/m
2As bobinas finas diferem no peso da bobina, quando o peso máximo da bobina é pequeno, geralmente é adotado um descolador de mandril único (cantilever) para esta linha de corte de alta velocidade.
3Para fazer chapas de aço planas, o diâmetro dos rolos de nivelamento deve ser cientificamente adequado, confirmamos o diâmetro dos rolos de nivelamento por experiências reais e cálculos de engenharia.
4O suporte de empilhamento automático pode receber folhas acabadas e empilhá-las automaticamente em ordem.
5O acumulador de buracos entre a máquina de nivelamento e o nivelamento fino, é necessário para proteger a superfície da chapa e garantir o trabalho simultâneo do motor DC da máquina de nivelamento e do servo motor de nivelamento fino.
| - Não, não. |
Modelo |
Tamanho do tubo |
Espessura |
Velocidade ((m/min) |
Capacidade ((KW) |
HF(KW) |
Área ((LxW em metros) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 a 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5.5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
