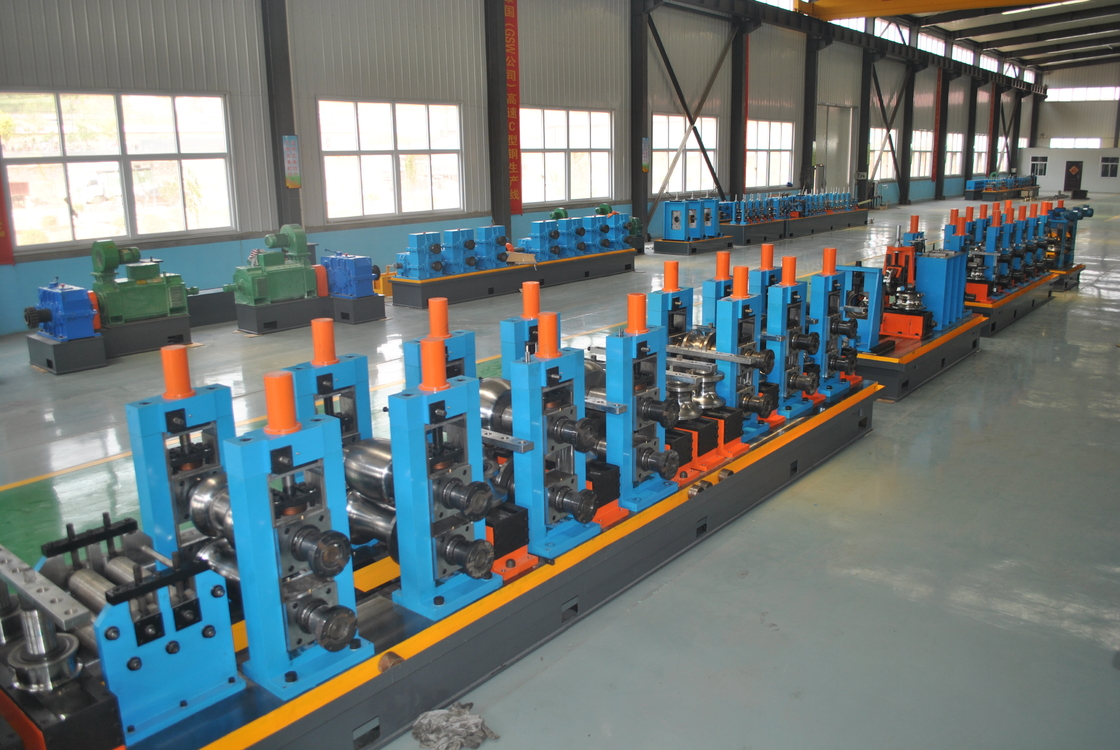

Máquina de moagem de tubos de alta precisão SS
Linha de produção de tubos de aço ERW de alta precisãoé utilizado para fabricar tubos de aço soldados de Φ32mm-Φ114mm com 1,0mm-5,0mm de espessura da parede, pode produzir tubos quadrados 60 * 60 - 200 * 200mm.
Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país,a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica mas também prática.
Breve introdução da fábrica de tubos ERW e fábrica de tubos
- A fábrica de tubos e tubos ERW é uma série de máquinas que constrói tubos e tubos de costura de soldadura longitudinal com tiras de aço de certa largura.
- Começa por descolar e achatar as bobinas de aço cortadas em tiras de aço.
- As tiras de aço achatadas serão então inseridas na máquina de moldagem e o rolante na máquina enrolará a tira em forma de tubo redondo.
- As tiras laminadas serão então enviadas para a caixa de solda onde o tubo é soldado por uma soldadora de estado sólido de alta frequência.
- Os tubos soldados serão moldados para a forma ou tamanho esperado numa máquina de dimensionamento.
Vantagem do produto:
- Alta precisão
entre os saltos de rolos de nível 0.01, entre o quadro e a distância do deslizamento ≤ 0.02, grau vertical do quadro ≤0.05, cada grau de paralelo do quadro ≤ 0.1Diâmetro e erro de redondeza dos tubos de aço ≤ 0.08
- Usar tecnologia japonesa para fazer exigência de clientes estrangeiros que precisam da exigência de alta precisão
- Planejamento de uso da engrenagem de verme e ajuste de verme, a precisão de ajuste é alta, energia com precisão
- A cicatriz de raspagem pode ser ajustada 3D ajuste, raspador pode ao longo do círculo de aço ± 20 ° rotação.
- A forma redonda tornou-se quadrada é a cabeça turca empurra quadrada, pode reduzir o peso do molde, formando um ângulo R estável e uniforme.
- Aumente o bloco de amortecimento de nylon, reduz o impacto no eixo e no rolamento.
Processo de produção
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Especificações:
1. Matéria-prima
| 1 |
Aplicação dos materiais |
Fios de aço laminados a quente ou a frio, de aço galvanizado |
| 2 |
Grau do material |
Aço de baixa emissão de carbono, aço de baixa liga: δs≤345Mpa |
| 3 |
Identificação das tiras de aço |
Φ508-Φ610 mm |
| 4 |
OD das tiras de aço |
Φ800-Φ2000 mm |
| 5 |
Peso da bobina |
Max.4000 kg |
2- Cantidade de produção:
| Tubos redondos |
32 - 114mm |
Espessura: 1,0-5 mm |
| Tubo quadrado |
25*25 - 90*90 mm |
Espessura: 1,0-4 mm |
| Tubo retangular |
20*30 - 80*100 mm |
Espessura: 1,0-4 mm |
3H.F. Welder:GGP400Kw Soldadora de alta frequência em estado sólido
4Velocidade da linha:Max.60m/min
5Comprimento do tubo: 6-12 m
6Precisão de corte:± 3 mm
7.Capacidade eléctrica instalada:Aproximadamente 600 kW
8. Tamanho da linha inteira:cerca de 80X9m
Como um fabricante e fornecedor de máquinas de fabricação de tubos certificados CE e ISO9001: 2008 na China.Morrcco, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia, Vietnã e outros mais de 30 países.
Se tiverem algum interesse aqui, por favor não hesitem, estamos aqui felizes em ajudá-lo.
