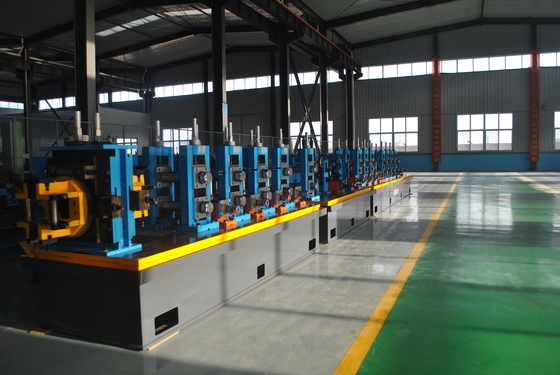

Linha de produção de tubos de aço ERW totalmente automática, formando diretamente tubos de diâmetro de 63 mm

Linha de produção de tubos de aço ERW totalmente automática, formando diretamente tubos de diâmetro de 63 mm

HG50 Linha de produção de tubos de aço ERW totalmente automática de alta precisãoé utilizado para fabricar tubos de aço soldados de Φ21mm-Φ63mm com 0,7mm-3,0mm de espessura da parede, pode produzir tubos quadrados 20*20 - 50*50mm.

Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país,a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica mas também prática.

Breve introdução da fábrica de tubos ERW e fábrica de tubos

• A fábrica de tubos e tubos ERW é uma série de máquinas que constrói tubos e tubos de costura de soldadura longitudinal com tiras de aço de certa largura.
• Começa por descolar e achatar as bobinas de aço cortadas em tiras de aço.

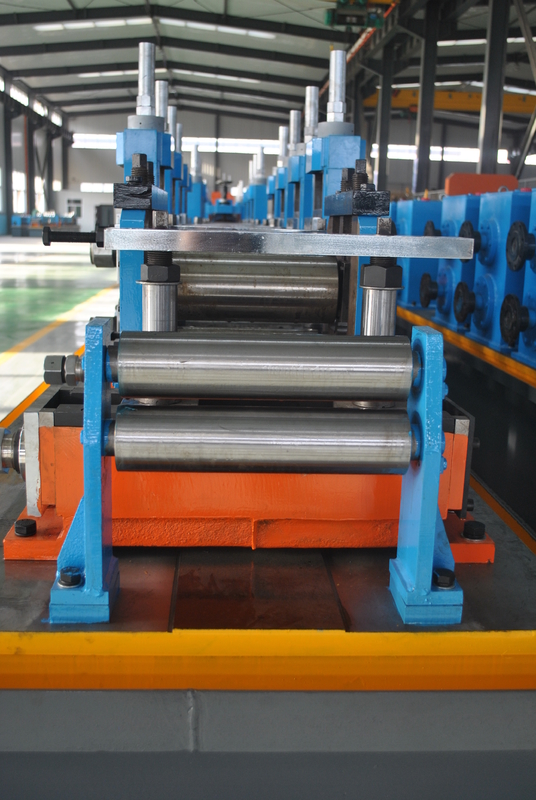

• As tiras de aço achatadas serão então inseridas na máquina de moldagem e o rolante na máquina enrolará a tira em forma de tubo redondo.
• As tiras laminadas serão então enviadas para a caixa de solda onde o tubo é soldado por uma soldadora de estado sólido de alta frequência.
• Os tubos soldados serão moldados para a forma ou tamanho esperado numa máquina de dimensionamento.

Vantagem do produto:

1. Alta precisão
   entre os saltos de rolos de nível 0.01, entre o quadro e a distância do deslizamento ≤ 0.02, grau vertical do quadro ≤0.05, cada grau de paralelo do quadro ≤ 0.1Diâmetro e erro de redondeza dos tubos de aço ≤ 0.08
2. Usar tecnologia japonesa para fazer exigência de clientes estrangeiros que precisam da exigência de alta precisão
3. Planejamento de uso da engrenagem de verme e ajuste de verme, a precisão de ajuste é alta, energia com precisão
4. A cicatriz de raspagem pode ser ajustada 3D ajuste, raspador pode ao longo do círculo de aço ± 20 ° rotação.
5. A forma redonda tornou-se quadrada é a cabeça turca empurra quadrada, pode reduzir o peso do molde, formando um ângulo R estável e uniforme.
6. Aumente o bloco de amortecimento de nylon, reduz o impacto no eixo e no rolamento.

Processo de produção

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Especificações:

1. Matéria-prima

2- Cantidade de produção:

3H.F. Welder:GGP200Kw Soldadora de alta frequência em estado sólido

4Velocidade da linha:Max.100m/min

5Comprimento do tubo: 6-12 m

6Precisão de corte:± 3 mm

7.Capacidade eléctrica instalada:Aproximadamente 400 kW

8. Tamanho da linha inteira:cerca de 50x5m

Como um fabricante e fornecedor de máquinas de fabricação de tubos certificados CE e ISO9001: 2008 na China.Morrcco, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia, Vietnã e outros mais de 30 países.

Se tiverem algum interesse aqui, por favor não hesitem, estamos aqui felizes em ajudá-lo.
