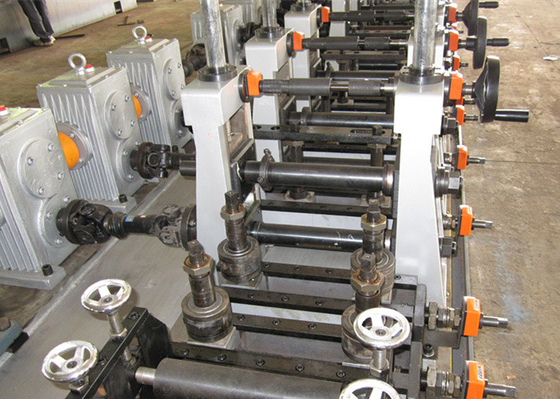

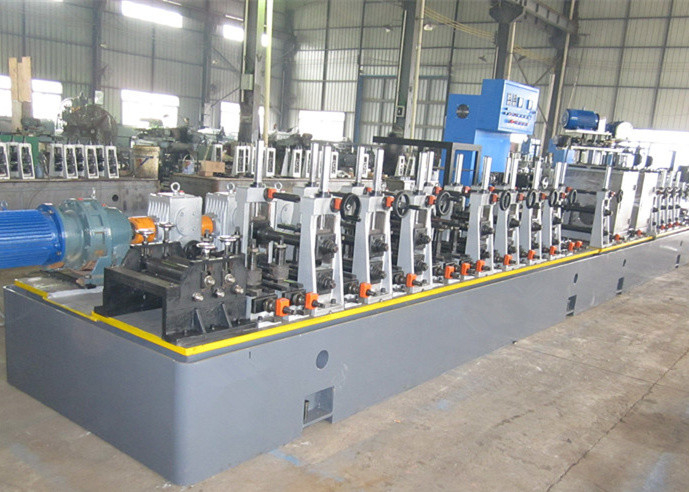

Máquina de fabricação de tubos de aço de tamanho ajustável Grande tamanho para tubos de diâmetro de 50 mm
Aplicação de tubos de aço carbono:
O tubo de aço pode ser usado em muitas partes diferentes,como escadas rolantes,elevadores,portas e trilhos,braços de escada
2. caldeiras eletrónicas e equipamento de energia solar 3. aeroporto, equipamento de energia solar 4. recipientes de processo químico, tubulações e trocadores de calor.
Processo de produção:
Material (bolhas de aço carbono)→descolador→corte e soldador→acumuladores horizontais (ou em gaiolas)→molas de moldagem→TIGSoldador→moinho de dimensionamento→endireitamento aproximado ((cabeça de peru)→cortador→tabela de esgotamento
Os parâmetros básicos:
| Estacionamentos de moinho de moldagem |
7 |
| Estacionamentos de moinho de dimensionamento |
5 |
| Material do eixo |
40CrMo |
| Diâmetro do tubo redondo |
10 a 50 mm |
| Espessura do tubo redondo |
1.0-2,5 mm
|
| Tamanho do tubo quadrado |
8 × 8-40 × 40 mm |
| espessura do tubo quadrado |
1.5-2.0 mm |
Moinho de tubos ERW Outro modelo
| - Não, não. |
Modelo |
Tamanho do tubo |
Espessura |
Velocidade ((m/min) |
Capacidade ((KW) |
HF(KW) |
Área ((LxW em metros) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 a 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5.5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
Este modelo é apenas para sua referência, a gama de produtos e espessura é ajustável, temos nossa própria equipe de engenheiros, podemos projetar a máquina de acordo com a exigência especial do cliente.
