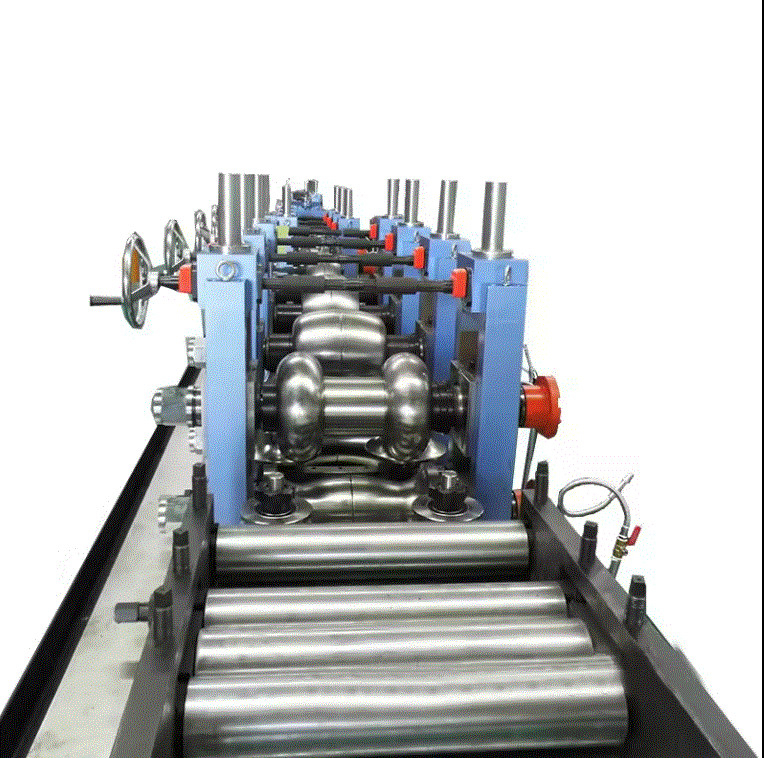

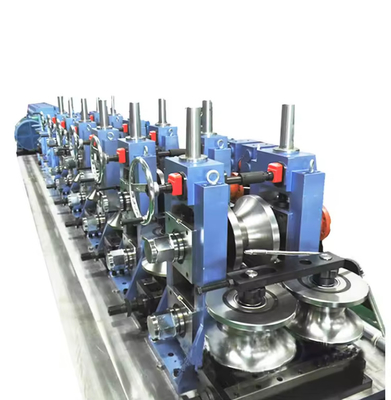

Máquina de moagem de rolos de precisão de tubos e servomotor de serra de tubos
Breve introdução
Máquina automática de corte a frio de tubos de açoé usado para cortar tubos de metal automaticamente. Ele pode realizar programação automática e trabalho de nidificação automática CNC para qualquer tipo de articulação complicada de intertubo,tubo,etc. e pode cortar qualquer tipo de convexidade de soldagem de uma só vez.Este produto é amplamente utilizado nas estruturas de aço, na construção naval, nas indústrias de pontes e máquinas pesadas.É adequado para grandes quantidades de corte de tubos de interseção profissionalMaterial de corte: aço de baixo carbono, aço inoxidável e metais não ferrosos, etc.
Características
1. Equipado com um sistema de controlo profissional para vários tipos de cortes, incluindo tees, miters, selos, deslocamentos de linha central, interseções múltiplas, suportes de cotovelo, cavilhas; redondo, retangular,corte de serra, furos de tubulação sobrepostos, re-pads com deslocamentos axiais e deslocamentos de linha de base ou ponto de trabalho, , e outros tipos de cortes de intersecção.
2As peças de fundição precisas e os rigorosos procedimentos de fabrico e de ensaio garantem uma elevada precisão, fiabilidade e durabilidade.
3Integrado com módulos de programação e computação especializados para a construção de estruturas de aço grandes e complicadas,Pode gerar códigos CNC a partir de desenhos Auto CAD para economizar tempo de operadores e engenheirosE estes módulos são compatíveis com ficheiros IGES, DXF, SAT e STL.
4O sistema automático de detecção de altura com comando servo compensa a posição vertical para tubos fora-de-redonda.
5. Interface de operação 3D para fácil operação.
6.Seis eixos CNC ((Esquerda/direita, Frente/atrás, Para cima/para baixo, Rotação, Torça-torção, Torça-elevação) executam o corte do perfil do tubo.
Parâmetros técnicos
| Diâmetro do tubo de corte (mm) |
50-630 |
60-800 |
100 a 1000 |
200-1250 |
| Comprimento do tubo (mm) |
1000-12000 mm ou conforme exigido. |
| Carga máxima dos tubos (kg) |
2000 |
3500 |
4000 |
5000 |
| Velocidade de corte (mm/min) |
80-1800 |
| Espessura de corte (mm) |
Combustível oxigenado:6-60 mm, plasma: sobre a fonte de plasma |
| Ângulo de inclinação máximo do plasma |
≤ ± 45° |
| Ângulo de inclinação máximo da chama |
≤ ± 60° |
| Componentes básicos |
| Tubos de chuque |
3 mandíbulas de chuck concêntrico |
| Modo de corte |
Combustível de oxigénio, plasma e laser. |
| Número de eixos de controlo |
2 a 6 |
| Motor de condução |
Panasonic, Mitsubishi servomotor |
| Caixa de engrenagens |
Caixa de velocidades SEW |
| Controlador CNC |
A pedido |
| Potência de plasma |
Thermadyne, Kjellberg, Hypertherm, etc. |
| Outras especificações |
| Temperatura de funcionamento |
- 10°C - 45°C |
| Humidade |
< 90%, sem condensação |
| Área circundante |
Ventilação, sem grandes sacudidas. |
| Voltagem de potência |
3×380V ± 10% ou mais, dependendo da condição local do utilizador |
| Língua da operação |
Inglês ou chinês |
| Opções |
| Artigo da opção |
Sistemas de aquecimento e arrefecimento, |
| Software de programação |
| extracção de poeira por integração |
Aplicação
1.Corte de buracos cilíndricos de diferentes direcções e diâmetros no tubo principal para a intersecção vertical entre o tubo de ramificação e o tubo principal.
2.Corte cilíndrico de extremidade de intersecção em tubos de marca para intersecção vertical entre o tubo de ramificação e o tubo principal.
3.Corte do bisel na ponta do tubo
4. Soldadura Corte do cotovelo em tubos
5. Tubo de ramificação corte de extremidade de intersecção ligado ao tubo principal de anel
6.O buraco quadrado e o buraco do galho cortando no tubo
7- Cortando tubos.
Os principais parâmetros de 540 Serra voadora de computador
1Comprimento de corte: 0,5 - 32 m
2Precisão de corte: ± 3 mm
3Frequência máxima de corte: 10 cortes por minuto
4Velocidade máxima: 50 m/min.
5Espessura máxima dos tubos: 6 mm
6Ação da cabeça da serra: accionamento hidráulico (manipulação de empuxo plano)
7- Aperto de tubos: Aperto hidráulico.
| Materiais: |
HRC, CRC, |
Tipo de motor: |
Servo motor |
| Velocidade de corte |
Max 50 m/min |
Garantia: |
1 ano |
| Dimensões redondas: |
60-165 mm |
Espessura: |
2.0-6.0 mm |
| Precisão de corte: |
≤ ± 2 mm |
Serviço pós-venda: |
Engenheiros disponíveis para reparar máquinas no exterior |
| Saw Blade: |
HSS / TCT Saw Blade |
Tamanho do tubo quadrado: |
50*50 - 150*150 mm
|
Serra de corte a frio para tubos e perfis:
Tubos de serra automáticos em linha/fora de linha e de alta produção.
As lâminas de aço ou carburo de alta velocidade.
Servomotor YASKAWA/SIEMENS e peças de reposição elétricas de marca famosa.
Quase apto para uma variedade de perfis de tubos.
Remover a camada secundária ou o descavado.
Aço carbono, aço inoxidável, HSLA.
Alta velocidade e corte de alta precisão.
