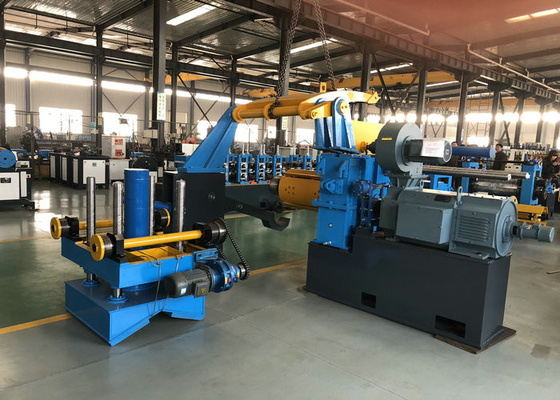

Máquina automática de corte de aço de alta precisão
Perfil da máquina de linha de corte:
Máquina de corte de linha composta principalmente por descoilera, alimentador, cortador e recoilera.A sua função é cortar uma bobina larga para a largura de tiras de bobina especificadas, juntamente com a direção de comprimento que pode ser usada para moagem, soldar tubos, moldar curvas a frio, estampar em bilhetes. Ao mesmo tempo, mudar de lâmina de material diferente pode cortar várias bobinas metálicas.
Processo de produção:

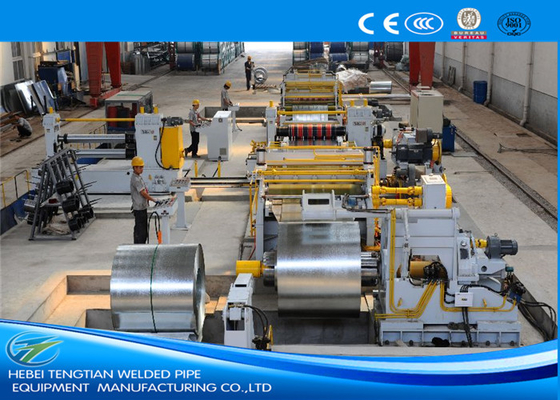

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Máquinas para cortar metais e aços:
- É restrito ao corte de materiais metálicos relativamente finos e, em seguida, para tiras estreitas para facilitar o uso.
- Pode envolver tanto metais ferrosos como não ferrosos.
- Geralmente requer uma ferramenta de produção de alta qualidade para garantir uma qualidade consistente no controle da largura do metal.
- As lâminas de corte são projetadas dependendo do trabalho exigido. pelo ajuste do espaçador e ajuste do balde de corte, você pode fazer uma pequena bobina fina.
Os três determinantes críticos da linha de cortes de cortadores incluem na máquina de corte:
•Espaço do material da peça de trabalho
•Qual o tipo de material a cortar, por exemplo, se for aço inoxidável, temos de utilizar uma lâmina de corte de material especial.
•As tolerâncias que devem ser respeitadas durante o corte.
Agora, também temos uma máquina de corte muito simples, você precisa fazê-lo funcionar manualmente.
E o preço desta máquina é bastante barato.
Especificações
|
1.Matéria-prima (se a matéria for
aço inoxidável, por favor, diga com antecedência)
|
1) Materiais: aço carbono e outros
2) Espessura do material:0.4mm-6mm.
Largura: 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm.
40mm, 50mm, 60mm
4), Largura de entrada: 600-1600 mm
|
| 2Processo de trabalho |
Decoiler ---- aplanar e cortar ---- cortar ---- aplanar e recolher |

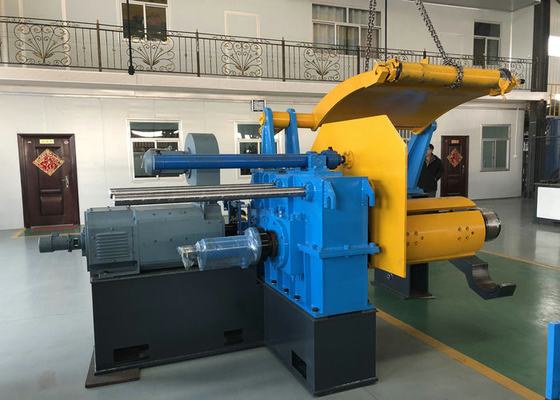

| 3- Descolador hidráulico com carro |
1) O tamanho interno: 450-610 mm
2) Largura máxima: 1600 mm
3) Capacidade: 15 T 20 T ou mais |
| 4Sistema de aplanamento e corte |
1) 2 eixos para alimentação da bobina 9 eixos para aplanamento
2) material de aplanamento: 42CrMo tratado termicamente 50-52.
3) sistema hidráulico 2) conjuntos de lâmina de corte
4) largura de corte: 600 mm-1220 mm.
5) o material do molde da lâmina:Gr12MoV
6) potência: 22 kW Motor com Redutor ZQ650
|

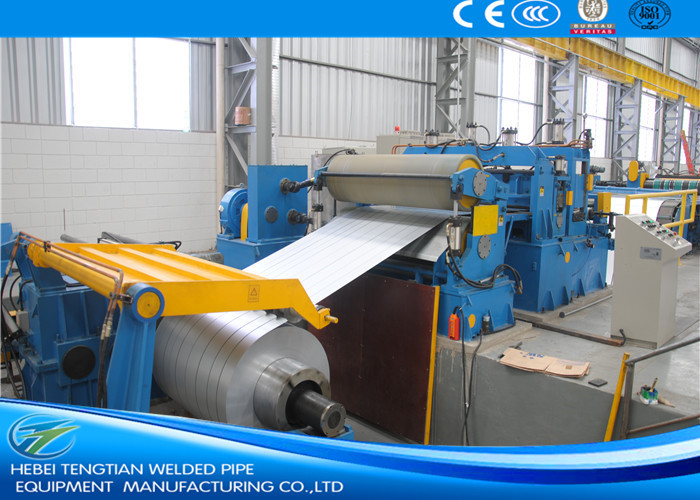

| 5.Sistema de corte. |
1) O intervalo de largura:
2) O precioso da largura: ± 1 mm
3) Velocidade de corte: 25 m/min
4) A largura pode ser alterada.
5) Material do corte: Cr12MoV. Dureza
de lâmina de corte:HRC5860.
6) corte: 2 a 3 mm 6 linhas.
7) quantidade de lâminas: 10 conjuntos.
8) Largura da sucata lateral: 3-15 mm
9) O precioso de sucata lateral: ± 0,5 mm
10) Quantidade de sucata: 2 tiras
11), Barras de corte:
12) Potência do cortador: 37 kW, 1000 r/min, com Redutor ZQ750.
|
| 6Sistema de controlo |
Ecrã:3Ecrã de botão de 2 polegadas.
2) PLC: Delta
|
| 7. Máquina de recolha elétrica com carro |
1) Material interno: 550-650 mm
2) Largura máxima da bobina: 1500 mm
3) Capacidade de carga: 5 T
4) Relaxar ou recolher automaticamente
5) Potência: 22 kW
|
Este modelo é apenas para sua referência, a gama de produtos e espessura é ajustável, temos nossa própria equipe de engenheiros, podemos projetar a máquina de acordo com a exigência especial do cliente.
Os nossos serviços
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
