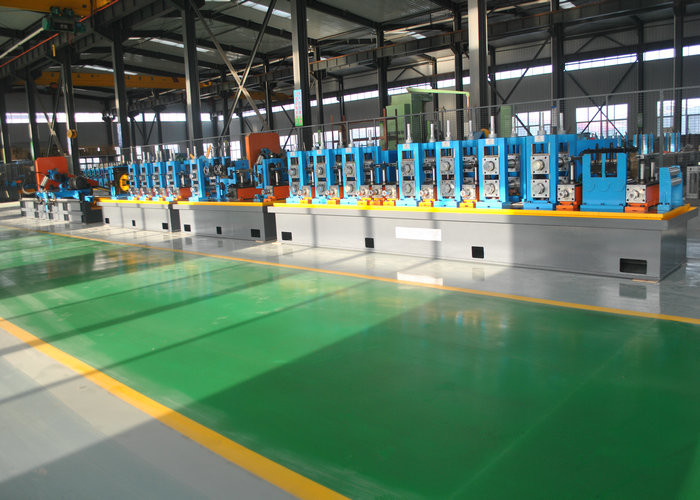

Moinho de tubos ERW de alta frequência controlado por computador

Este equipamento é especialmente projetado para produzir tubos soldados de costura reta de alta frequência Φ20-Φ80mm, δ1-4.0mm e tubos quadrados correspondentes (17*17-62*62mm, 1.2-3.0mm). O sistema completo inclui componentes do desenrolador à serra de corte de comprimento fixo, com velocidade de laminação ajustável de acordo com o diâmetro e a espessura da parede do tubo.

• Matéria-prima: Aço de baixo carbono
• Espessura da tira de aço: 1.0-3.5mm
• Largura da tira de aço: 60-240mm
• D.I. da bobina de aço: Φ450-Φ550mm
• D.E. da bobina de aço: Φ800-Φ1200mm
• Peso máximo da bobina: 2500kgs

• D.E. do tubo: Φ20-Φ80mm
• Espessura da parede: 1.0-3.5mm (tubo quadrado: 1.2-3.0mm)
• Comprimento: 4-8m
• Velocidade de laminação: 60-70m/min
• Potência do equipamento de alta frequência: 250 KW (Estado sólido)
• Tensão: 380V/440V, 50HZ

• Desenrolador: 1 conjunto
• Tesoura e soldador de topo: 1 conjunto
• Acumulador: 1 conjunto
• Unidade de formação, soldagem e dimensionamento: 1 conjunto
• Serra de corte com rastreamento controlado por computador: 1 conjunto
• Mesa de saída: 1 conjunto
• Soldador de alta frequência de estado sólido: 1 conjunto

O laminador de tubos ERW com soldador de alta frequência de estado sólido pode produzir tubos redondos, tubos quadrados e tubos retangulares em alta velocidade, e também pode produzir tubos em forma de L, T, Z, reduzindo os custos dos rolos, garantindo a qualidade do tubo acabado.

Material (bobina de aço) → desenrolador → tesoura e soldador → acumulador horizontal (ou gaiola) → laminador de formação → soldador HF de estado sólido → laminador de dimensionamento → endireitamento grosseiro (cabeça de peru) → máquina de corte → mesa de saída

Esta linha de laminador de tubos soldados por alta frequência foi projetada para produzir tubos redondos com diâmetros de 25,4-114 mm e espessuras de parede de 0,8-4,0 mm. Utilizando a tecnologia de conformação por rolo, ela processa a tira de aço em várias formas. O sistema emprega aquecimento por indução de alta frequência para criar material de seção de diversos diâmetros e tamanhos, soldando as costuras com precisão. Tecnologia de abertura avançada, sistema de controle automático PLC e unidade de regulação de velocidade digital britânica Eurasia garantem operação confiável e fácil manutenção.

• Instalação e Treinamento: Fornecemos engenheiros para instalação e treinamento de trabalhadores sobre a operação adequada da máquina.
• Garantia: Garantia de qualidade de um ano com suporte de reparo vitalício. Peças de reparo gratuitas durante o período de garantia (excluindo erro humano). Após a garantia, apenas o custo das peças é cobrado.
• Suporte Abrangente: Os serviços de pré-venda incluem design de oficina e produção. Os serviços pós-venda cobrem instalação, treinamento e suporte de engenharia qualificado.
• Suporte de Engenharia Estendido: Opção para engenheiros trabalharem no local por vários meses a um ano para melhorar a produção, reduzir o desperdício e diminuir os custos.
• Design de Projeto: Serviços completos de design de projetos para produção de tubos de aço inoxidável e aço carbono.
• Logística: Cuidamos de todos os arranjos de carregamento e envio.
