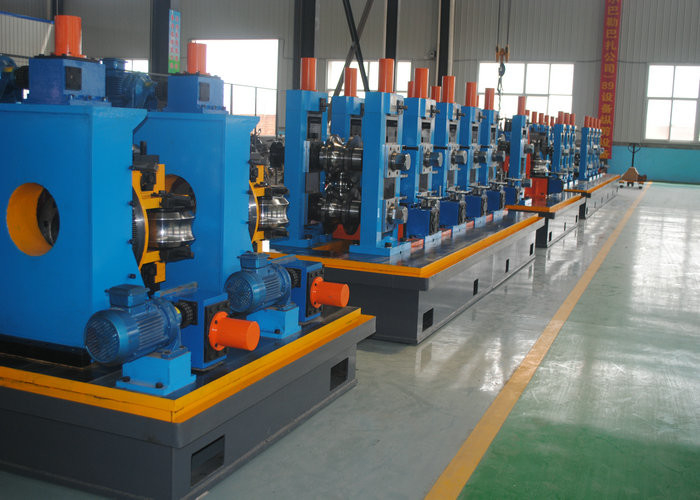

0.8 - 3,0 mm Espessura ERW Ajuste da linha do moinho de tubos por verme de turbina
Especificações do produto
| Atributo |
Valor |
| Nome do produto |
0.8 - 3,0 mm Espessura ERW Ajuste da linha do moinho de tubos por verme de turbina |
| Engrenagem de vermes |
Max. 80 m/min |
| Serra de corte |
Corte de serras de atrito |
| Diâmetro do tubo |
21 - 63 mm |
| Espessura para tubos quadrados |
0.8-3.0 mm |
Descrição do produto
Máquina de fabricação de tubos de alta frequência
Primeira garantia gratuita de dois anos da indústria, garantia de qualidade
Passou a certificação da norma internacional IS09001:2000
A máquina de tubos soldados de alta frequência é uma máquina de tubos soldados de costura reta que difere de outras máquinas de tubos em seu método de soldagem.Ele usa vórtice de resistência de alta frequência para aquecer e derreter as bordas do tuboDevido à sua velocidade de soldagem rápida, o tubo é muito rápido.máquinas de tubulação de alta frequência são cada vez mais populares para a fabricação de vários tubos, incluindo tubos de petróleo e tubos de gás natural.
Máquina de fabricação de tubos de soldadura ERW
Este equipamento é especialmente concebido para a produção de tubos de aço inoxidável de costura recta de Φ25-Φ76 mm, δ1,5-2,5 mm.Fabricados com precisão utilizando materiais refinados e equipados com uma serra de corte de comprimento fixo, a máquina principal inclui dispositivos de moldagem, soldadura, dimensionamento e endireitamento.com velocidade de rolamento ajustável dentro de intervalos adequados para o diâmetro do tubo e espessura da parede.
Material aplicável
- Materiais:Banda de aço inoxidável SUS302
- Espessura da fita de aço: 1,5-2,5 mm (segundo GB708-88)
- Largura da fita de aço: 80-240 mm (± 0,2 mm)
- Identificação da bobina de aço: Φ450-Φ550mm
- O.D. da bobina de aço: Φ800-Φ1500mm
- Peso máximo da bobina: 2500 kg
Faixa de dimensões de tubos de aço de processamento
- O.D.: Φ25-Φ76mm
- Espessura da parede: 1,5-2,5 mm (tubo quadrado e retangular ≤ 2,0 mm)
- Comprimento: 4-8 m
Fluxo do processo do produto
Raw material (steel coil) → uncoiling → shearing and end welding → non-power leveling → mill-forming → TIG welding → polishing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → run-out table
Descrição da máquina de fabricação de tubos soldados
A máquina de fabricação de tubos soldados nivelam a tira fixa após a linha de corte e a alimentam na máquina de moldagem.derrete as bordas da tira através de corrente de alta frequência, e comprime/solde o tubo fechado por um rolo de compressão.Máquina de fabricação de tubos soldadosA empresa está entre as melhores do sector.
Processo técnico
Moinho de tubos ERW Outros modelos
| Modelo |
Intervalo de diâmetro |
Espessura do tubo |
Velocidade da linha (m/min) |
| HG20 |
8-25,4MM |
0.3-1.2 mm |
120 |
| HG32 |
10-32MM |
1.4-1,5 mm |
120 |
| HG50 |
16-76MM |
0.7-2.5 mm |
30 a 120 |
| HG76 |
25-76MM |
1-4MM |
30 a 100 |
| HG89 |
32-89MM |
1-4,5 mm |
30 a 80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30 a 60 |
| HG165 |
60-165MM |
3-7MM |
30 a 50 |
| HG219 |
114-219MM |
4-8MM |
20 a 40 |
| HG273 |
114-273MM |
4-10MM |
15 a 30 |
| HG325 |
165-325MM |
4-10MM |
10 a 30 |
| HG426 |
165-426MM |
4 a 12,7 mm |
8 a 25 |
| HG508 |
219-508MM |
4 a 16 mm |
8 a 20 |
