Máquina automática de corte de linha de bobina de aço de alta precisão
Descrição do produto
A linha de corte, chamada máquina de corte ou linha de corte longitudinal, é usada para descolar, cortar e recuar os rolos de aço em aços de largura de demanda.Pode ser aplicado para processar a bobina de aço laminada a frio ou a quente, bobinas de aço de silício, bobinas de estanho, aço inoxidável e aços revestidos de cor.
1Função: É utilizado para o corte longitudinal das bobinas de aço e para enrolar as tiras de fenda em bobinas.
2. Vantagens: conveniente de operar, alta precisão de corte e fator de utilização do material, adota a velocidade infinita.
3Estrutura: composto por descoilera, dispositivo de alimentação, máquina de corte, máquina de recoilera (revoltura).
4Os materiais podem ser transformados: aço galvanizado, chapa de aço inoxidável, aço de silício, cobre e alumínio, etc.
Indústrias podem ser aplicadas a: siderúrgica, transformador, motor elétrico, equipamento elétrico, automóvel, materiais de construção, portas, indústrias de embalagem.
Parâmetros técnicos principais
| - Não, não. |
Nome |
Unidade |
Parâmetros |
| 1 |
Materiais |
|
De aço galvanizado |
| 2 |
Resistência à tração |
MPa |
Δb≤400,δS280 |
| 3 |
Espessura |
mm |
0.5-4 |
| 4 |
Largura ((max) |
mm |
900 a 1600 |
| 5 |
Identificação da bobina |
mm |
Φ508 |
| 6 |
OD da bobina |
mm |
Φ≤1800 |
| 7 |
Linha de velocidade |
m/min |
> 80 |
| 8 |
Especificação das lâminas |
|
O número de veículos deve ser igual ou superior a: |
| 9 |
Material das lâminas |
|
6CRW2SI |
| 10 |
Diâmetro do pivô da faca |
mm |
Φ260 |
| 11 |
Materiais para pivô de faca |
|
40Cr |
| 12 |
Potência |
|
380V/50Hz/3Ph |
| 13 |
Capacidade |
kW |
200 |
| 14 |
Dimensão da linha inteira |
m |
25 m ((L) x 8 m ((W) |
| 15 |
Necessário operador |
|
1 engenheiro mecânico, 2 trabalhadores comuns |
| 16 |
Direção da linha |
|
Da direita para a esquerda (face à máquina) |
| 17 |
Cor da máquina |
|
Personalizado |
Processo
Da direita para a esquerda estão:Veículo de entrada→Deacoiler hidráulico →Prensagem hidráulica e dispositivo de pinça→Corte hidráulico→Looper 1→Dispositivo de guia lateral→Slitter→Scrap winder→Looper 2→Transeador →Recoielr→Veículo de saída
Componente do equipamento
| - Não, não. |
Nome |
Quantidade |
| 1 |
Carrinho com bobina de entrada |
1 conjunto |
| 2 |

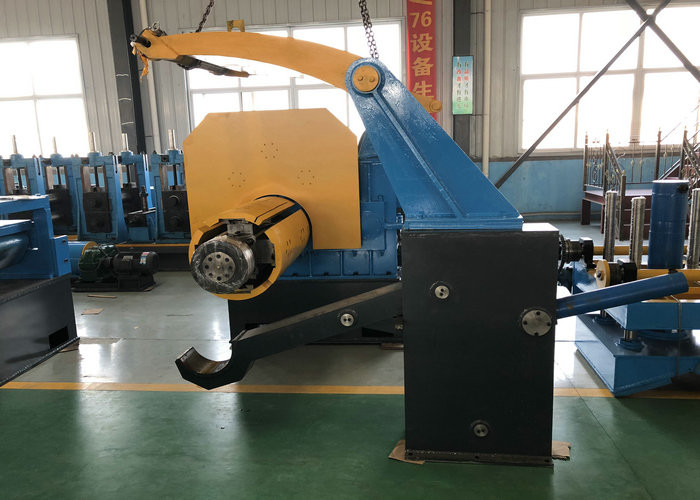

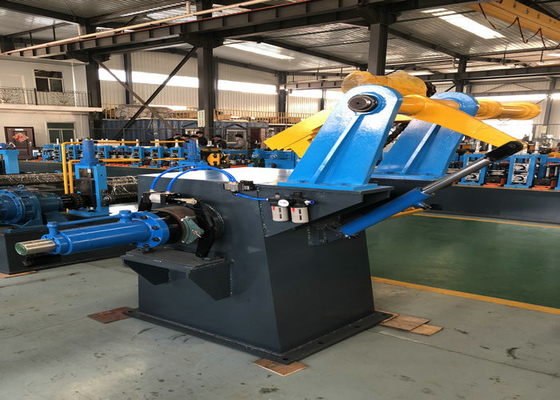

Decolador hidráulico |
1 conjunto |
| 3 |
Dispositivo hidráulico de prensagem e pinça |
1 conjunto |
| 4 |
Máquinas de corte hidráulico |
1 conjunto |
| 5 |
Looper 1 |
1 conjunto |
| 6 |
Dispositivo de orientação lateral |
1 conjunto |
| 7 |

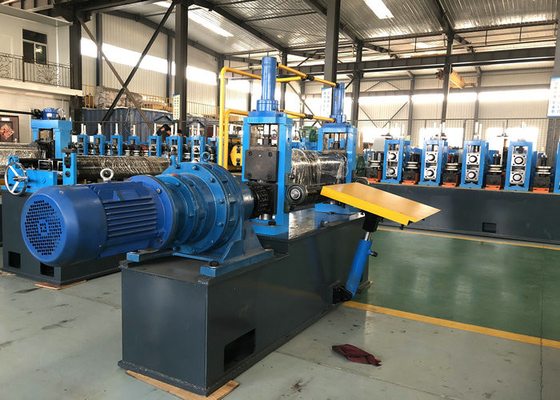

Slitter |
1 conjunto |
| 8 |
Rebocador de sucata |
1 conjunto |
| 9 |
Looper 2 |
1 conjunto |
| 10 |
Estabilizador de tensão |
1 conjunto |
| 11 |

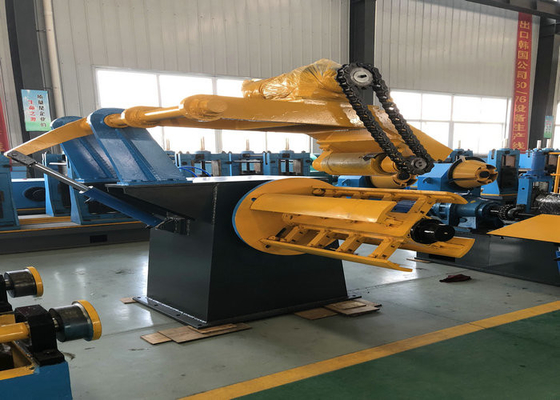

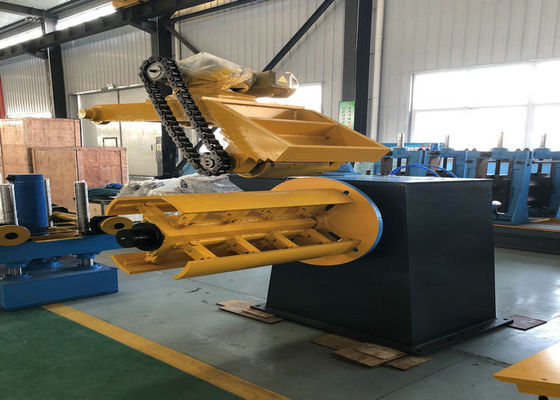

Recuperação |
1 conjunto |
| 12 |
Carrinho de saída |
1 conjunto |
| 13 |
Sistema hidráulico |
1 conjunto |
| 14 |
Sistema elétrico |
1 conjunto |
Se você precisa de parâmetros detalhados da máquina, por favor me diga as especificações da folha que você precisa processar, eu vou fornecer-lhe os dados, para lhe dar as soluções técnicas que você precisa.
Como por exemplo:
1Identificação da bobina (mm)
2, bobina.O.D. (mm)
3,Peso máximo da bobina (toneladas)
4Material principal
5, espessura máxima da bobina (mm)
6Largura máxima da bobina (mm)
7, tensão/HZ
e assim por diante:
Os nossos serviços
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores como operar esta máquina de forma correta.
2Não.Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
