Máquina de corte de bobinas de aço carbono de alta velocidade Max 120m / min

Máquina de corte de bobinas de aço carbono de alta velocidade Max 120m / min

I. Máquina de corte de bobinas de aço Introdução geral

A máquina de corte de bobina de aço é usada para descolar e nivelar a placa de bobina, cortar a placa de aço por uma unidade de corte rotativa, em seguida, recuar a placa por recuador, finalmente embalar a bobina.

1) Material da bobina: aço laminado a frio/a quente

2) Espessura da bobina: 0,6 a 3,0 mm;

3) Largura da bobina: 500~1212 mm

4) Identificação da bobina: Φ508~Φ760mm

5) OD da bobina: Φ1000~Φ1600 mm

6) Peso máximo da bobina: 18 MT

2Máquina de corte de bobinas de aço Técnica processo

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Observação:

Todos os trabalhadores acima devem participar na instalação da linha de corte durante a instalação e depuração,porque o nosso engenheiro poderia treiná-los sobre isso como operar e saber a sua máquina durante a instalação.

3.Máquinas de corte de bobinas de açoPotênciafornecimento necessário:

Motores da linha sem máquinas opcionais: 260 kW

6- Instalação para referência do utilizador.

(Para mais informações sobre o tamanho da planta, verDesenho de arranjo):

1) Área estimada necessária para as máquinas: 21 m × 9,5 m ((L × W)

2) O desenho da base de linha será fornecido pelo fabricante e o utilizador deve construir a base disponível de acordo com o desenho.

3) Elevadores de 20 toneladas / 1 unidade

4) Fornecimento de energia necessário:

Motores da linha: 260 kW

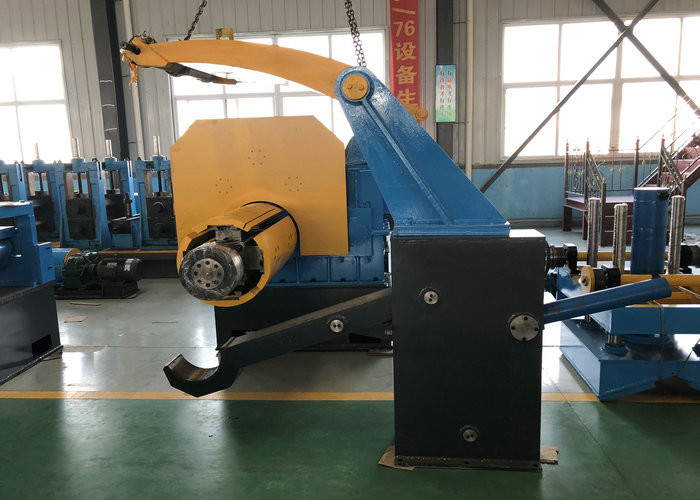

3. Máquina de corte de bobinas de aço MÁQUINAS DETAILAS FOTOS
