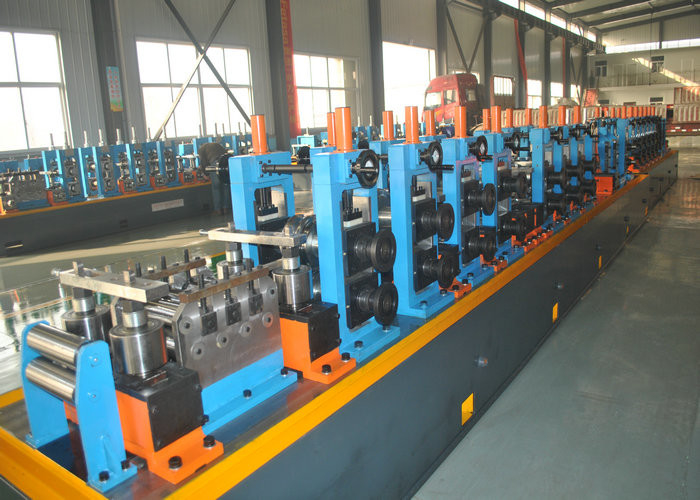

linha de produção do tubo/tubo de aço que faz o moinho da máquina/tubo

1.1 Material aplicável:

(1) Faixa de aço laminada a quente ou a frio (segundo GB700-88 ou GB1591-88)

(2) Material:Aço com baixo teor de carbono, aços de liga baixa ≤345Mpa,b≤610Mpa

(3) Espessura da fita de aço: 1,0-3,0 mm (segundo GB708-88)

(4) Largura da fita de aço: 50-200 mm

(5) ID da bobina de aço: 400-550 mm

(6) O.D. da bobina de aço: 800-1200 mm

(7) Peso máximo da bobina: 1500 kg

1.2 Faixa de dimensões dos tubos de aço transformados:

(1) O.D.: 16-63 mm

(2) Espessura da parede: 1,0-3,0 mm ((tubo quadrado e tubo de forma especial≤2,0 mm)

(3) Comprimento: 4-8 m

1.3 Fluxo de processo do produto (tubo de aço):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 Velocidade de fresagem: 20-60 m/min

1.5 Potência do equipamento de alta frequência: 200 kW

1.6 Utilizadores informados dos acessórios necessários (apenas para referência):

(1) Localização dos equipamentos mecânicos: 50 m x 4,5 m (longo x largura)

(2) Localização dos equipamentos eléctricos: 5 m x 4 m (longo x largura)

(3) Base da base da unidade da máquina (ver desenho da base dos fornecedores)

(4) Dois conjuntos de guindastes aéreos de 10 toneladas

(5) Fornecimento de energia:

a. Motor do equipamento: 75KW+11KW+5KW= 91 KW

b. Motor de alta frequência: 200 kW
