Máquina de fabricação de tubos de tubulação de alta velocidade galvanizada Erw de alta frequência

Name: Máquina de fabricação de tubos de tubulação de alta velocidade galvanizada Erw de alta frequência
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Product Details:

Lugar de origem:	Hebei, China
Marca:	Tengtian
Certificação:	CE, ISO9001, BV
Número do modelo:	HG76

Detail Information

Lugar de origem:

Hebei, China

Marca:

Tengtian

Certificação:

CE, ISO9001, BV

Número do modelo:

HG76

Nome do produto:

Máquina de fabricação de tubos galvanizados de alta frequência de alta velocidade

certification:

CE ISO

Engrenagem de vermes:

Máx. 80m/min

Diâmetro do tubo:

21 - 63mm

Materiais:

Aço carbono,aço inoxidável,aço de baixa liga

Intervalo de diâmetro do tubo:

Φ20-Φ76 mm

Garantia:

Um ano

Dimensão:

25m*2m*2m

Diâmetro interno:

550-610 mm

ajuste:

Engrenagem de vermes

Matéria-prima:

Máquina para fazer tubos quadrados

Motor de accionamento:

C.C. 75KW x 2

Voltagem do motor:

30 kW

forma de tubo:

quadrado retangular,LTZU

Comprimento do tubo:

6 a 12 m

Palavras-chave:

Moinho de tubos de tubos soldados de alta frequência

Destacar:

High Light

Destacar:

Erw fábrica de tubos soldados de alta frequência

Fabricação de tubos galvanizados de alta frequência

Moinho de tubos soldados de alta velocidade

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

$100000 to $1 million

Detalhes da embalagem:

Embalagem impermeável e em condições de navegar da exportação.

Tempo de entrega:

três meses

Termos de pagamento:

L / C, T / T, Western Union

Habilidade da fonte:

grupo 35 pelo ano

Product Description

1- Breve introdução do moinho de tubos ERW e do moinho de tubos

A fábrica de tubos e tubos ERW é uma série de máquinas que constrói tubos e tubos de costura de soldadura longitudinal com tiras de aço de certa largura.
Começa por descolar e achatar as bobinas de aço cortadas em tiras de aço.
As tiras de aço achatadas serão então inseridas na máquina de moldagem e o rolante na máquina enrolará a tira em forma de tubo redondo.
As tiras laminadas serão então enviadas para a caixa de solda onde o tubo é soldado por uma soldadora de estado sólido de alta frequência.
Os tubos soldados serão moldados para a forma ou tamanho esperado numa máquina de dimensionamento.

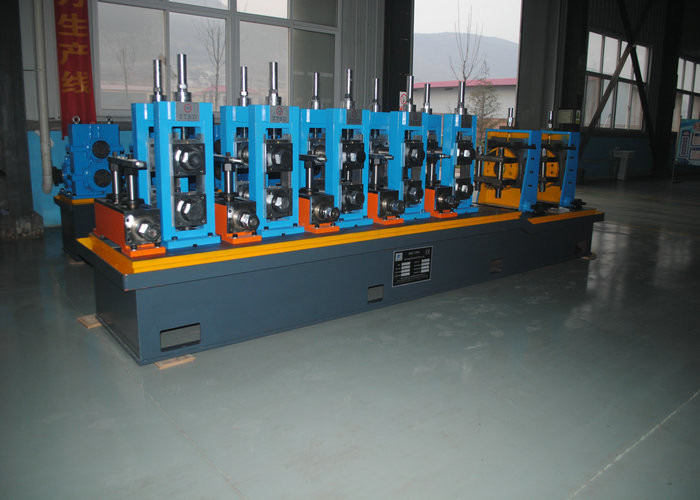

Máquina de fabricação de tubos de tubulação de alta velocidade galvanizada Erw de alta frequência 0

2. Função

Este tubo é utilizado especialmente para petróleo, gás natural, gás da cidade, rede de tubulações, indústria química, eletricidade, treliça de aço, oleodutos de água e gás;é amplamente utilizado para uma variedade de tubulações de pressão.

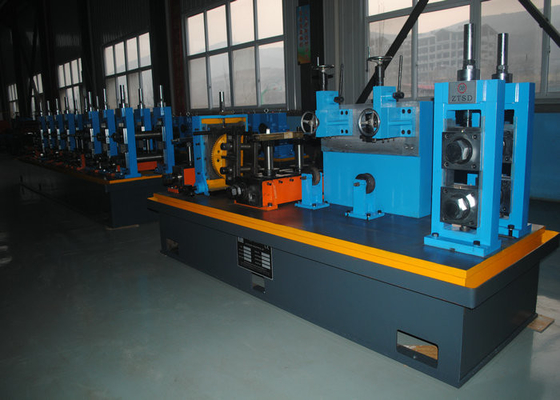

Máquina de fabricação de tubos de tubulação de alta velocidade galvanizada Erw de alta frequência 1

3- Fluxo de processo
Alimentação - descolagem - endireitação - cisalhamento e fundição - armazenamento de circuito - molde - soldadora HF - recozimento IF - arrefecimento - tamanho - corte - saída - viragem final - ensaio hidráulico - recolha.

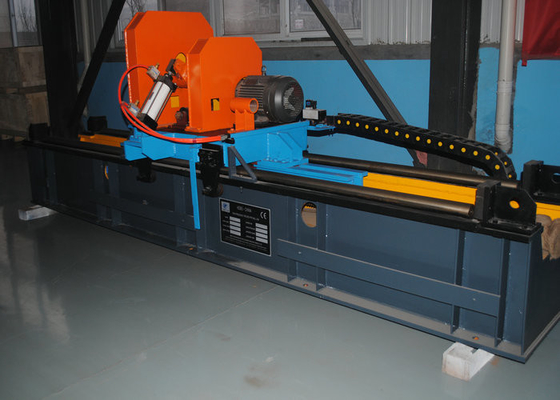

Máquina de fabricação de tubos de tubulação de alta velocidade galvanizada Erw de alta frequência 2

4. Partes de máquinas na linha de trabalho

(1) Descolador

(2) Caixa de gancho ou acumulador horizontal

(3) Máquina principal:

Máquina de moldagem
Sistema de moldagem por rolos
Guia de costura
Máquina de soldadura por indução de alta frequência
Sistema de rolamentos para deslocação
Quadro de remoção de burr (dentro e fora de burr)
Sistema de arrefecimento por água
Máquina de dimensionamento
Sistema de nivelamento por rolos
Roda de ensaio de velocidade
Quadro turco
Serra Voadora Automática Controlada por Computador
Acabou a mesa.
Equipamento de controlo elétrico
Máquina de solda de alta frequência

Mais especificações

Modelo	Diâmetro ((mm)	Espessura ((mm)	Velocidade ((m/min)	Potência principal ((kw)	Soldadora HF ((KW)	Área ((m2)
HG32	10-32	0.4-1.5	30 a 100	250	100	12x100
HG50	12 a 50	0.6-2.5	30 a 90	300	150	12x100
HG76	12-76	1 a 3	30 a 90	320	200	12x100
HG89	32 a 89	1 a 4	30 a 80	350	300	12x100
HG114	45 a 114	1.5-5.0	30 a 60	400	300	12x100
HG165	60 a 165	3-7	30 a 50	600	400	12x100
HG219	114-219	4 a 8	20 a 40	800	500	15x150
HG273	114-273	4 a 10	15 a 30	1000	600	18x160
HG325	165-325	4 a 10	10 a 30	1200	600	12x100
HG426	165-426	4-12.7	8 a 25	1400	800	12x100
HG508	219 a 508	4 a 16	8 a 20	2000	1000	12x100
