Tubo de Precisão para Tubos de 25-76mm com Soldagem por Alta Frequência

Name: Tubo de Precisão para Tubos de 25-76mm com Soldagem por Alta Frequência
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Hebei
Marca:	Tengtian
Certificação:	CE,ISO9001,BV
Número do modelo:	HG60

Informações pormenorizadas

Lugar de origem:

Hebei

Marca:

Tengtian

Certificação:

CE,ISO9001,BV

Número do modelo:

HG60

Product name:

Precision Tube Mill High Speed TIG Welded Tube Mill , Industrial Pipe Milling Machine

Material:

HRC,CRC,Galvanised Steel

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Keywords:

Precision Tube Mill

Destacar:

High Light

Destacar:

Máquina de trituração da tubulação

moinhos de tubo industriais

Informações de negociação

Quantidade de ordem mínima:

1 conjunto

Preço:

$100000 to $1 million

Detalhes da embalagem:

Embalagem impermeável e em condições de navegar da exportação.

Tempo de entrega:

70 dias do trabalho/ano

Termos de pagamento:

L/C, T/T, Western Union

Habilidade da fonte:

35 grupos

Descrição do produto

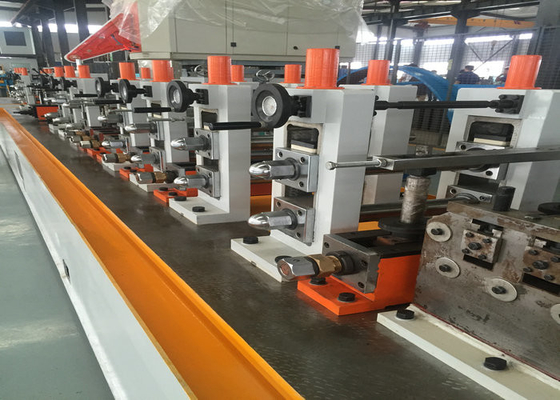

Moinho de tubos de precisão de alta velocidade TIG

Máquina de fresagem de tubos industriais

Especificações do produto

Materiais	HRC, CRC, aço galvanizado
Diâmetro do tubo	25-76 mm
Tipo de solda	Soldadura de Alta Frequência
Forma do tubo	Redondo, quadrado, retangular
Tipo de ajustamento	Por Turbina Worm

Máquinas de fabricação de tubos de alta velocidade

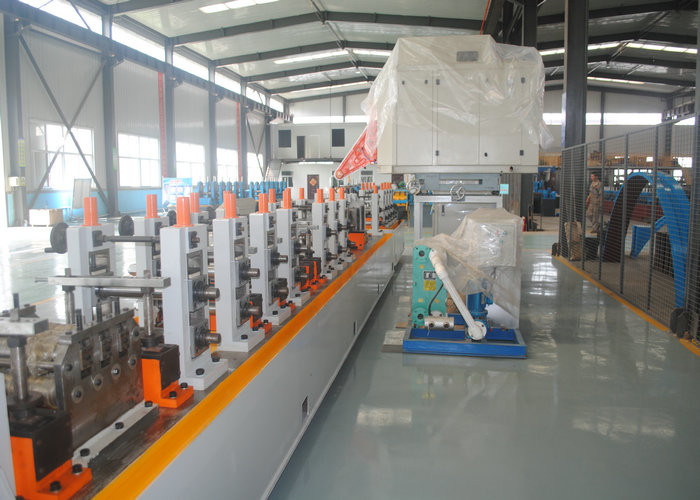

Moinho de tubos ERW de alta precisão totalmente automatizado

O moinho HG273 é utilizado para fabricar tubos redondos de Φ114 mm-Φ273 mm com espessura de 4,0 mm-10 mm a partir de tiras de bobina laminadas a frio e laminadas a quente.O processo envolve a formação de tubos em branco não fechados e a subsequente solda em tubos, aquecimento da borda através de soldadores de alta frequência de estado sólido, solda de costura longitudinal em rolos de máquina de soldadura de tubos, resfriamento, dimensionamento/formação e corte em curso de tubos sem fim em comprimentos medidos.

Principais características de precisão

Entre os saltos de rolos de nível: 0,01 mm
Distância entre o quadro e o deslizamento: ≤ 0,02 mm
Grau vertical do quadro: ≤ 0,05 mm
Grau paralelo de cada quadro: ≤ 0,1 mm
Diâmetro e erro de arredondamento dos tubos de aço: ≤ 0,08 mm

Processo de produção

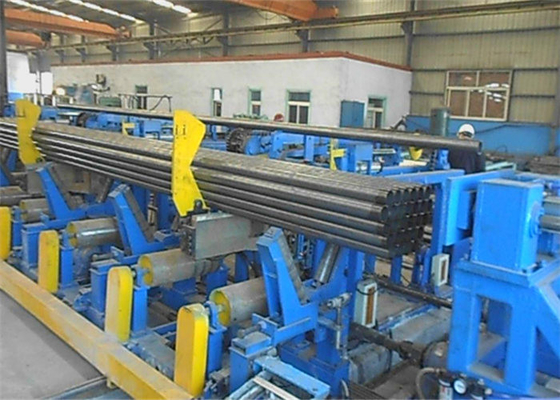

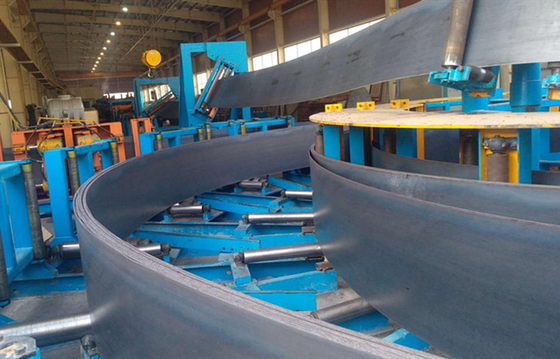

Material (steel coil) → Uncoiler → Shear and Welder → Horizontal (or Cage) Accumulator → Forming Mill → HF Solid Welder → Sizing Mill → Rough Straightening (Turkey Head) → Cut Off Machine → Run Out Table

Parâmetros básicos

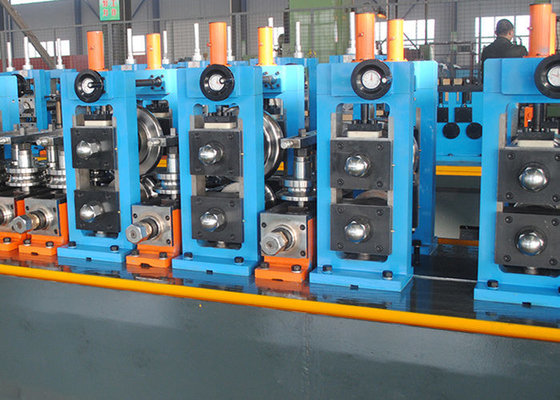

Estações de molhe de moldagem	7
Estacionamento do moinho de dimensionamento	5
Material do eixo	40Cr
Diâmetro do tubo redondo	19-76 mm
Espessura do tubo redondo	10,5-3,0 mm
Tamanho do tubo quadrado	15×15-60×60 mm
Espessura do tubo quadrado	1.5-2.0 mm

Podemos projetar a máquina de acordo com os requisitos do cliente.

Modelos de moinho de tubos ERW

Modelo	Intervalo de diâmetro	Espessura do tubo	Velocidade da linha (m/min)
HG20	8-25,4 mm	0.3-1.2 mm	120
HG32	10 a 32 mm	1.4-1,5 mm	120
HG50	16-76 mm	0.7-2,5 mm	30 a 120
HG76	25-76 mm	1-4 mm	30 a 100
HG89	32-89 mm	1-4,5 mm	30 a 80
HG114	45-114 mm	10,5-5,0 mm	30 a 60
HG165	60-165 mm	3-7 mm	30 a 50
HG219	114-219 mm	4-8 mm	20 a 40
HG273	114-273 mm	4-10 mm	15 a 30
HG325	165-325 mm	4-10 mm	10 a 30
HG426	165-426 mm	4 a 12,7 mm	8 a 25
HG508	219-508 mm	4-16 mm	8 a 20
