Moinho de tubos ERW Outro modelo
| Modelo | Intervalo de diâmetro | Espessura do tubo | Velocidade da linha ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2 mm | 120 |
| HG32 | 10-32MM | 1.4-1,5 mm | 120 |
| HG50 | 16-76MM | 0.7-2.5 mm | 30 a 120 |
| HG76 | 25-76MM | 1-4MM | 30 a 100 |
| HG89 | 32-89MM | 1-4,5 mm | 30 a 80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 |
| HG165 | 60-165MM | 3-7MM | 30 a 50 |
| HG219 | 114-219MM | 4-8MM | 20 a 40 |
| HG273 | 114-273MM | 4-10MM | 15 a 30 |
| HG325 | 165-325MM | 4-10MM | 10 a 30 |
| HG426 | 165-426MM | 4 a 12,7 mm | 8 a 25 |
| HG508 | 219-508MM | 4 a 16 mm | 8 a 20
|
Resumo

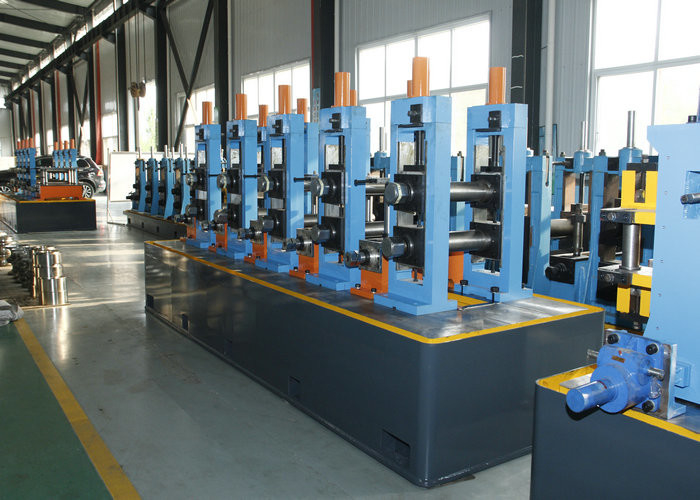

Este equipamento é especialmente utilizado para a produção de Φ20-Φ80mm, δ1-4,0mm de alta frequência tubos de costura de linha reta soldados e correspondentes tubos quadrados (17*17-62*62mm,1.2-3.0mm). A composição do equipamento é de descolar para serradura de corte de comprimento fixo. A velocidade de rolamento pode ser de acordo com a faixa adequada de diâmetro do tubo e espessura da parede.
A. Material aplicável
1 Matéria-prima: aço com baixo teor de carbono,
2 Espessura da fita de aço: 1,0-3,5 mm
3 Largura da fita de aço: 60-240 mm
4 I.D. de bobina de aço: Φ450-Φ550mm
5 O.D. de bobina de aço: Φ800-Φ1200mm
6 Peso máximo da bobina: 2500 kg
B. Gama de dimensões dos tubos de aço transformados
1 O.D de tubo: Φ20-Φ80 mm
2 Espessura da parede: 1,0-3,5 mm (tubo quadrado):1.2-3.0 mm)
3 Comprimento: 4-8 m
4 Velocidade de moagem: 60-70 m/min
5 Potência do equipamento de alta frequência: 250 KW (estado sólido)
6 Tensão:380V/440V,50HZ
C.Componentes principais
1 Descolador: 1 conjunto
2 Tesoureiro e soldador: 1 conjunto
3 Acumuladores: 1 conjunto
4 Formação, soldadura e dimensionamento: 1 conjunto
5 Serra de corte de rastreamento controlada por computador: 1 conjunto
6 Tabela de esgotamento: 1 conjunto
7 Soldadora de alta frequência em estado sólido: 1 conjunto
