O processo tecnologico:
Coil→uncoiling→shearing e extremidade coil→setting móveis que guiding→feeding→storing→discharging welding→horizontally (sistema de controlo bonde e sistema hidráulico) o saw→run →forming→welding→sizing→flying para fora apresentam na maneira do rolo.
O componente do equipamento
1. uncoiler da Dobro-cabeça:
O freio é controlado pelo cilindro e o modelo do cilindro é SC80X25FA.
(1) o peso máximo da bobina: 5T
(2) o diâmetro interno da bobina: 440-510mm
(3) a espessura da tira: 5.0mm
(4) a largura máxima da bobina: 400mm
2. máquina de corte hidráulica da Dobro-coluna:
(1) largura de aço da tira a ser cortada: ≤400mm
(2) espessura de aço da tira a ser cortada: ≤5mm
método do corte (de 3): poder do cilindro hidráulico
(4) poder de bombeamento do motor: 5.5Kw
3. Armazenando o dispositivo que inclui o acumulador espiral e o acumulador da gaiola, você pode escolher deles:
3-1. Acumulador espiral (ø5m): Incluindo o seguinte (1) - (5)
(1) baixa bandeja da reviravolta:
É composta do suporte, do rolo nivelado e do rolo vertical. Os apoios de rolo nivelados descascam o aço auxiliarily, e o rolo vertical pode ajustar e para guiar a tira, é terno para o bandwidth≤400mm.
(2) máquina aplainando & de alimentação:
A peça da rotação inclui a caixa de engrenagens e o acoplamento universal. A base é construção de aço. É terno para bandwidth≤400mm. Com o freio pneumático e o motor 18.5KW.
acumulador (de 3):
Usado para armazenar, carregar e descarregar e conduzir a tira, composta da peça do poder, posição privilegiada, rolo vertical, rolo nivelado, trilha exterior que obstrui o rolo, alimentando obstruindo o rolo. A peça da rotação inclui o motor, a caixa de engrenagens e o acoplamento universal.
(4) bandeja alta da reviravolta:
Compreendido do suporte, do rolo nivelado e do rolo vertical. É terno para o bandwidth≤400mm.
(5) caixa de controle elétrica:
acumulador 3-2.Cage: Incluindo o seguinte (1) - (3)
(1) máquina de alimentação:
O tipo de aperto e de alimentação máquina de alimentação da dois-linha central é composto da condução, apertar, obstruindo o rolo. É terno para bandwidth≤400mm.
(2) gaiola de coleta material:
Usado para armazenar, composto da cerca de aço, dos trilhos de aço, do tensor, do rolo nivelado, e do chakpa da mente.
(3) caixa de controle elétrica:
A produção original principal e as peças vestindo dos equipamentos eletrônicos são de acordo com o GB. Sistema de quatro fios trifásico.

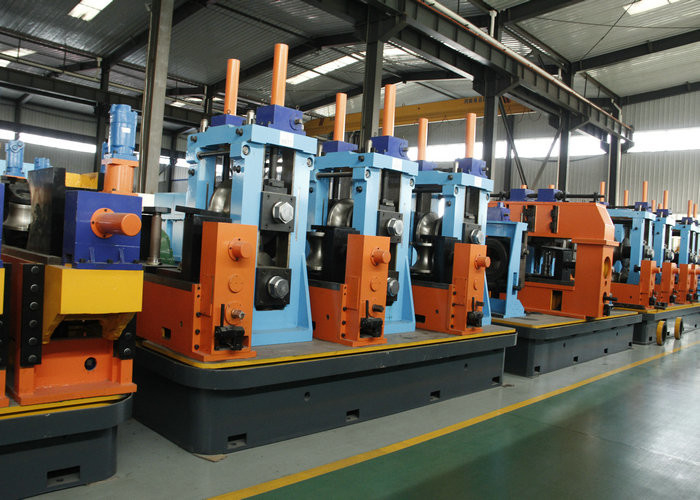

4. O motor principal do moinho:
(1) fazendo parte: pórtico-tipo rolos de sete unidades
(2) parte de solda: Soldadura de indução de alta frequência de circuito integrado
(3) porções refrigerando: refrigerar do líquido refrigerante
(4) peças do revestimento: pórtico-tipo rolos de cinco unidades
O parâmetro técnico principal da linha defatura
(1) diâmetro da tubulação: φ60-ø120mm
(2) espessura de parede da tubulação: 2.0-5.0mm
(3) o motor bonde: Fazendo parte: 110Kw, parte de terminação: 132Kw.
diâmetro do eixo do rolo do nível (de 4): ø100, material 40Cr
(5) diâmetro vertical do eixo do rolo: ø70, material 40Cr
5. De alta frequência de circuito integrado:
(1) modelo: GGP400-0.2-HC
(2) poder de entrada: 3p, 380V, 50HZ
(3) potência de saída: 400KW
6. Serra controlada por computador do voo:
(1) precisão da escala: ±3mm
(2) comprimento de escala: 4-8m
(3) a velocidade máxima: 70m/min
movimento (de 4) serras: pneumático (balançando)
(5) use a lâmina de serra circular do metal
7. Descarregando a tabela:
Modelo: Transportado na maneira do rolamento, invertida pneumaticamente (com 3Kw, motor de 6 classes)
