Detalhes do produto:
Condições de Pagamento e Envio:
|
Diâmetro da tubulação: | 25-76mm | Velocidade do produto: | 100m/min máximo |
---|---|---|---|
Material: | aço carbono, aço de liga de aço inoxidável, baixa | O corte considerou: | Corte da serra da fricção |
engrenagem do sem-fim: | Max.80m / min | espessura da tubulação: | 1-4mm |
Poder (W): | 200KW | Peso: | 5-15T |
Realçar: | 100m/Min Square Tube Mill,moinho de tubo quadrado de 76mm,a fricção considerou o corte do moinho de tubo |
Tipo de soldadura | Soldadura de alta frequência |
Aplicação | Transporte da construção, da água e do gás |
Tipo de formação | Formação por rolos |
Característica | Alta velocidade. Elevada precisão |
Exigência especial | Pode ser o projeto conforme a exigência de cliente |
Linha velocidade | 100m/min |
Comprimento do tubo | 4m-12m |
Escala da espessura de parede | 1mm-4mm |
Palavras-chaves do produto | tubulação de aço original que faz a máquina |
O componente do equipamento
1. uncoiler da Dobro-cabeça:
O freio é controlado pelo cilindro e o modelo do cilindro é SC80X25FA.
(1) o peso máximo da bobina: 5T
(2) o diâmetro interno da bobina: 440-510mm
(3) a espessura da tira: 5.0mm
(4) a largura máxima da bobina: 400mm
2. máquina de corte hidráulica da Dobro-coluna:
(1) largura de aço da tira a ser cortada: ≤400mm
(2) espessura de aço da tira a ser cortada: ≤5mm
(3) cortando o método: poder do cilindro hidráulico
(4) poder de bombeamento do motor: 5.5Kw
3. Armazenando o dispositivo que inclui o acumulador espiral e o acumulador da gaiola, você pode escolher deles:
3-1. Acumulador espiral (ø5m): Incluindo o seguinte (1) - (5)
(1) baixa bandeja da reviravolta:
É composto do suporte, do rolo nivelado e do rolo vertical. Aço nivelado da tira dos apoios de rolo auxiliarily, e o rolo vertical pode ajustar e guiar a tira, é terno para o bandwidth≤400mm.
(2) máquina aplainando & de alimentação:
A peça da rotação inclui a caixa de engrenagens e o acoplamento universal. A base é construção de aço. É terno para bandwidth≤400mm. Com o freio pneumático e o motor 18.5KW.
acumulador (de 3):
Usado para armazenar, carregar e descarregar e conduzir a tira, composta da peça do poder, posição privilegiada, rolo vertical, rolo nivelado, fora da trilha que obstrui o rolo, alimentando obstruindo o rolo. A peça da rotação inclui o motor, a caixa de engrenagens e o acoplamento universal.
(4) bandeja alta da reviravolta:
Compreendido do suporte, do rolo nivelado e do rolo vertical. É terno para o bandwidth≤400mm.
(5) caixa de controle elétrica:
acumulador 3-2.Cage: Incluindo o seguinte (1) - (3)
(1) máquina de alimentação:
O tipo de aperto e de alimentação máquina de alimentação da dois-linha central é composto da condução, apertar, obstruindo o rolo. É terno para bandwidth≤400mm.
(2) gaiola de coleta material:
Usado para armazenar, composto da cerca de aço, dos trilhos de aço, do tensor, do rolo nivelado, e do chakpa da mente.
(3) caixa de controle elétrica:
A produção original principal e as peças vestindo dos equipamentos eletrônicos são de acordo com o GB. Sistema de quatro fios trifásico.

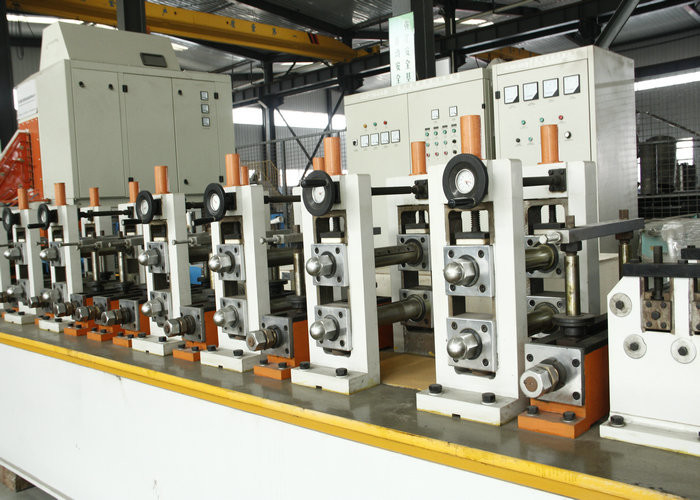

4. O motor principal do moinho:
(1) fazendo parte: pórtico-tipo rolos de sete unidades
(2) parte de solda: Soldadura de indução de alta frequência de circuito integrado
(3) porções refrigerando: refrigerar do líquido refrigerante
(4) porções de terminação: pórtico-tipo rolos de cinco unidades
O parâmetro técnico principal da linha defatura
(1) diâmetro da tubulação: φ60-ø120mm
(2) espessura de parede da tubulação: 2.0-5.0mm
(3) o motor elétrico: Fazendo parte: 110Kw, parte de terminação: 132Kw.
(4) diâmetro nivelado do eixo do rolo: ø100, 40Cr material
(5) diâmetro vertical do eixo do rolo: ø70, 40Cr material
5. De alta frequência de circuito integrado:
(1) modelo: GGP400-0.2-HC
(2) poder entrado: 3p, 380V, 50HZ
(3) potência de saída: 400KW
6. O voo controlado por computador considerou:
(1) precisão da escala: ±3mm
(2) comprimento de escala: 4-8m
(3) a velocidade máxima: 70m/min
(4) vê o movimento: pneumático (balançando)
(5) use a lâmina de serra circular do metal
7. Descarregando a tabela:
Modelo: Transportado na maneira de rolamento, invertida pneumaticamente (com 3Kw, 6 classes viajam de automóvel)
Moinho de tubo de ERW o outro modelo
Modelo | Escala do diâmetro | Espessura da tubulação | Linha velocidade (m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
1) Nós enviaremos o coordenador para a instalação e a formação de seus trabalhadores como operar esta máquina na maneira correta.
2) Equipe da garantia
Uma garantia de qualidade do ano, reparo da garantia da vida. Dentro do período de garantia da qualidade, à exceção das falhas causadas pela falha humana, as peças de reparo serão fornecidas para livre. Após o período de garantia da qualidade, carregue somente o custo das peças sobresselentes.
3) Nós fornecemos o serviço da pre-venda e da após-venda.
serviço da pre-venda: projeto da oficina, e projeto da saída da produção
serviço da após-venda: a instalação e treinamento, e o coordenador especializado para trabalhar.
4) Nós podemos igualmente enviamos o coordenador que trabalha para você meses do serval ou 1 ano. O coordenador ajudá-lo-á a melhorar a saída, a reduzir o desperdício e a diminuir o custo.
5) Nós fornecemos o serviço-projeto da pre-venda para o projeto inteiro para a tubulação de aço inoxidável que faz a fatura da tubulação de aço carbono.
6) Nós seremos responsáveis para a carga e o envio.
