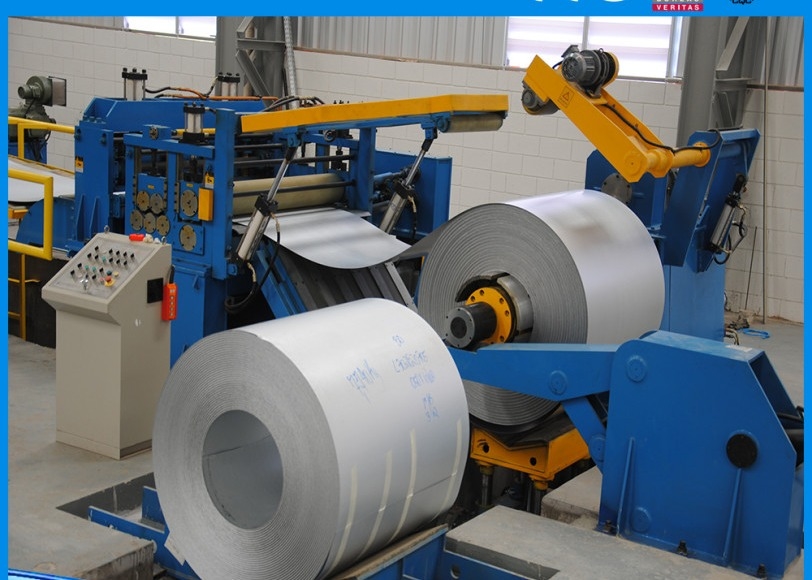

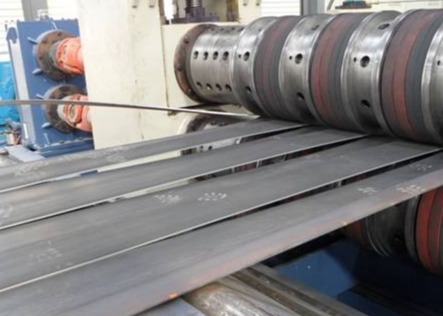

0Máquina de corte de placas de.6 mm, máquina de corte de bobinas de alta velocidade, máquina de corte de aço, composta principalmente de descolador, alimentador, cortador e retrocolador.A sua função é cortar uma bobina larga para a largura de tiras de bobina especificadas, juntamente com a direção de comprimento que pode ser usada para moagem, soldar tubos, moldar curvas a frio, estampar em bilhetes. Ao mesmo tempo, mudar de lâmina de material diferente pode cortar várias bobinas metálicas.
O material
Material Chapa de aço laminada a frio, chapa galvanizada, etc.
Espessura da chapa 0,6~ 6,0 mm
Largura da placa 300~1500 mm
Diâmetro interno da bobina Φ508mm-Φ910mm
Diâmetro externo da bobina ≤ Φ1800 mm
Peso máximo da bobina 24000 kg
2. O produto acabado
Diâmetro interno da bobina Φ508mm-Φ910mm
Diâmetro externo da bobina ≤ Φ1800 mm
Peso máximo de enrolamento 24000 kg
Largura mínima da fita 75 mm ((espessura da chapa ≤ 1)
Precisão da largura
Processo de produção:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Outro modelo de linha de corte
Modelo
(mm) |
Espessura da chapa
(mm) |
Largura da placa
(mm) |
Peso da bobina de aço (T) |
Largura finalizada (mm) |
Número do artigo de corte |
Velocidade de cisalhamento ((m/min) |
| 3×500 |
0.4-3 |
100 a 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3×600 |
0.4-3 |
100-600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3×800 |
0.5-3 |
200-800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5-3 |
400-1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3×1500 |
0.5-3 |
600 a 1500 |
20 |
≥ 30 |
≤ 12 |
120 |
| 3×1800 |
0.5-3 |
900 a 1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900 a 1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1 a 6 |
900 a 1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8×2000 |
2 a 8 |
900-2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10×2200 |
3 a 10 |
900-2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12×2200 |
3 a 12 |
900-2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16×2500 |
4 a 16 |
900-2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 a 20 |
900-2500 |
35 |
≥ 100 |
≤ 4 |
40 |
