Detalhes do produto:
Condições de Pagamento e Envio:
|
| Método de moldagem: | Formação a frio de rolos por rolos | Materiais: | Da baixa liga aço estrutural do baixo aço carbono e |
|---|---|---|---|
| Diâmetro do tubo redondo: | 12 mm-25 mm | Diâmetro do tubo quadrado: | 10*10mm-20*20mm |
| Espessura do tubo: | 0.2-0.4mm | Velocidade de moldagem: | 30-100M/min |
| Peso da bobina: | ≤ 1,0 T | Soldador: | 150 kW Soldadora de estado sólido de alta frequência |
| Destacar: | Moinho de tubo do quadrado do CE,moinho de tubo quadrado da espessura 0.4mm,moinho de tubo quadrado da espessura 0.2mm |
||

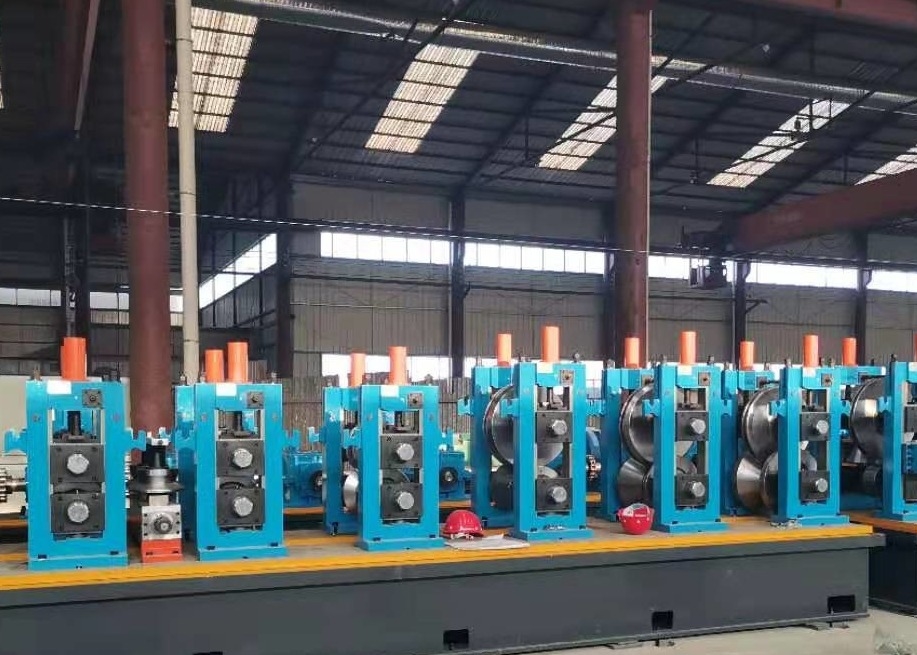

Linha de produção de tubos de alta precisão HG25
10x10mm 20x20mm Espessura 0,2-0,4mm Square Tube Mill é projetado para produzir tubos soldados de tubo redondo 12mm-25mm,espessura 0,2-0,4mm, tubo quadrado: 10 * 10mm-20 * 20mm 0,2-0,4mm.e tubos deformados do tamanho correspondenteAdotando o projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG50 adota o estilo de buraco de duplo raio de design..
(1)Conforme à norma YB189-64
(2)Material: aço de baixo carbono e aço de baixa liga para construção
(3)Propriedades mecânicas: σb≤ 520Mpa,σs≤ 365 MPa
(4) Largura da faixa: 35 a 80 mm
(5) Espessura da tira:0.2-0.4 mm
(6)Diâmetro interno das bobinas:φ480φ520mm
Diâmetro externo das bobinas:φ1000·φ1800mm
Peso da bobina: ≤ 1,0 T
(二) Especificação dos tubos soldados:
(1) Tubo redondo: 12 mm-25 mm 0,2-0,4 mm
Tubo quadrado: 10*10mm-20*20mm 0,2-0,4mm
(2) Comprimento de corte fixo: 4-12 m
(3) Precisão de corte de tubos: 0-3 mm
Carregamento da bobina → Descolagem → Cortar e soldar → Acumuladores espirais horizontais → Formar, soldar HF, desbarrar, arrefecer, dimensionar, endireitar →STD Serra de corte a frio →Transmissão → Embalagem → Armazenamento
Breve introdução do laminador de tubos de alta precisão ERW
A linha de produção de tubos soldados de costura reta de alta precisão da série HG é usada para produzir tubos de aço soldados de 7 mm a 508 mm de diâmetro e 0,4 mm a 20 mm de espessura de parede.Também pode produzir tubos de forma especialA linha de produção de tubos ERW é um produto com características técnicas avançadas.Esta unidade adota o mais avançado sistema de formação FFX e FF do mundo, e escolhe o software alemão COPRA para a concepção de laminados como meio e verificação final do rolo de guia de projeto.Fácil de alterar as especificações, tecnologia avançada, equipamento confiável e processo de produção perfeito.
Moinho de tubos ERW Outro modelo
| Modelo | Intervalo de diâmetro | Espessura do tubo | Velocidade de moldagem ((m/min) | Potência do motor ((KW) | Área mecânica (m3) |
| HG20 | 8-20MM | 0.3-1MM | 30 a 120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30 a 120 | 75 | 7×50 |
| HG50 | 16 a 50 mm | 0.8-2.5 mm | 30 a 110 | 110 | 7×60 |
| HG60 | 20 a 60 mm | 0.8-3MM | 30 a 100 | 132 | 7×65 |
| HG76 | 12-76MM | 1 a 3 mm | 30 a 100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30 a 80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30 a 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8MM | 20 a 40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15 a 30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10 a 30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4 a 16 mm | 8 a 25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8 a 20 | 2000 | 21×180 |
