| Nome do moinho: | Linha de produção de tubos redondos Hfw 12 mm - 25 mm | Espessura da faixa: | 0.2-0.4mm |
|---|---|---|---|
| Peso da bobina: | 1 tonelada | Rondas: | 12 mm-25 mm |
| Quadrado: | 10*10mm-20*20mm | Velocidade de solda: | 100m/min máximo |
| Comprimento fixo de corte: | 4-12m | Espessura: | 0.2-0.4mm |
| Destacar: | linha de produção de aço do tubo de 25mm,linha de produção de aço do tubo de 12mm,linha de produção de aço do tubo do hfw |
||

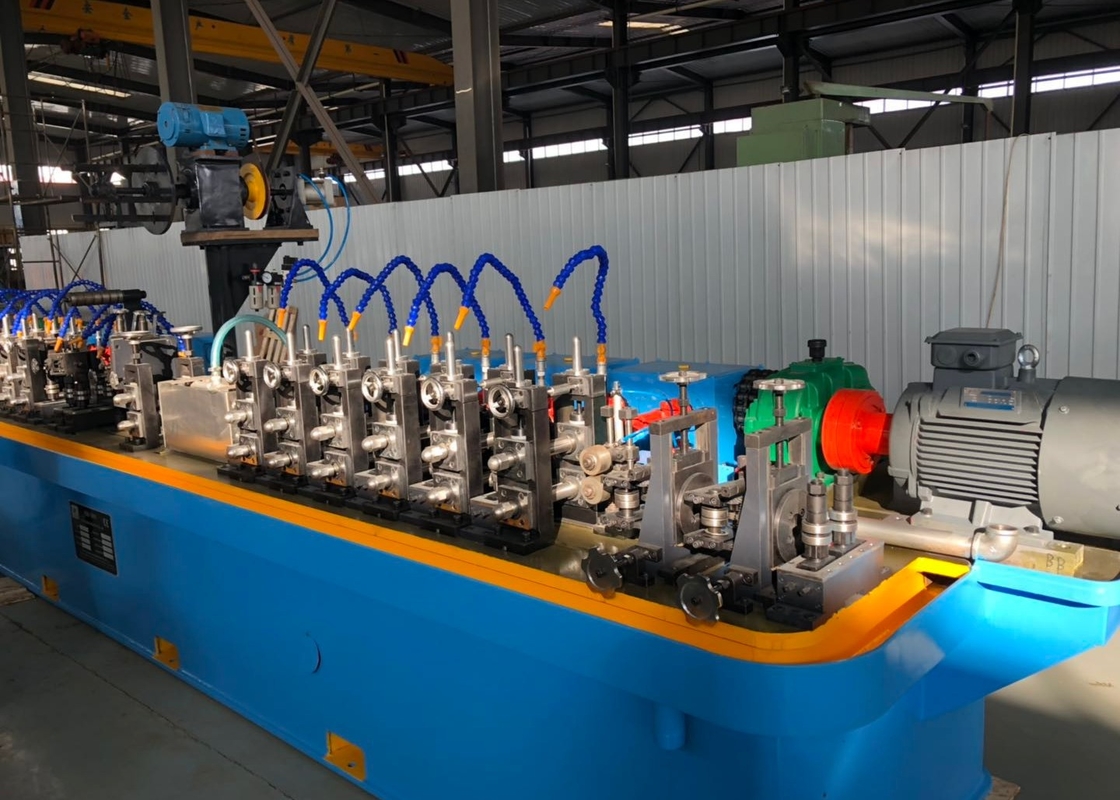

Linha de produção de tubos redondos Hfw 12 mm - 25 mm
A linha de produção de tubos de aço Hfw Round Pipe 12mm - 25mm foi concebida para produzir tubos soldados de tubos redondos de 12mm-25mm, espessura 0,2-0,4mm, tubos quadrados: 10*10mm-20*20mm 0,2-0,4mm.e tubos deformados do tamanho correspondenteAdotando o projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG50 adota o estilo de buraco de duplo raio de design..
I. Parâmetros e especificações principais:
(1)Conforme à norma YB189-64
(2)Material: aço de baixo carbono e aço de baixa liga para construção
(3)Propriedades mecânicas: σb≤ 520Mpa,σs≤ 365 MPa
(4) Largura da faixa: 35 a 80 mm
(5) Espessura da tira:0.2-0.4 mm
(6)Diâmetro interno das bobinas:φ480φ520mm
Diâmetro externo das bobinas:φ1000·φ1800mm
Peso da bobina: ≤ 1,0 T
Especificações dos tubos soldados:
(1) Tubo redondo: 12 mm-25 mm 0,2-0,4 mm
Tubo quadrado: 10*10mm-20*20mm 0,2-0,4mm
(2) Comprimento de corte fixo: 4-12 m
(3) Precisão de corte de tubos: 0-3 mm
II. Processo da linha de produção
Carregamento da bobina → Descolagem → Cortar e soldar → Acumuladores espirais horizontais → Formar, soldar HF, desbarrar, arrefecer, dimensionar, endireitar →STD Serra de corte a frio →Transmissão → Embalagem → Armazenamento
Principais partes:
| - Não, não. | Nome | Quantidade | Unidade |
| 1 | Descolar (double cone) | 1 | pedaço |
| 2 | Máquinas de corte e soldar automáticas | 1 | pedaço |
| 3 | Acumulador em espiral Dia 3,0 M | 1 | pedaço |

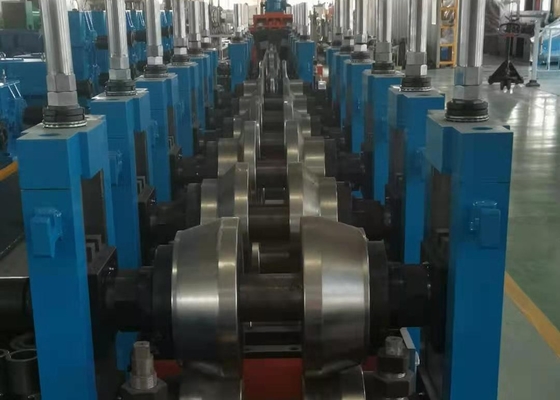

| 4 | Moinho de moldagem e dimensionamento | 1 | pedaço |
| 5 | Serra a frio | 1 | Conjunto |
| 6 | Tabela de rolamento, banco e embalagem simples | 18m | Conjunto |
| 7 | Soldadora de estado sólido de alta frequência de 100 kW | 1 | Conjunto |
Moinho de tubos ERW Outro modelo
| Modelo | Intervalo de diâmetro | Espessura do tubo | Velocidade de moldagem ((m/min) | Potência do motor ((KW) | Área mecânica (m3) |
| HG20 | 8-20MM | 0.3-1MM | 30 a 120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30 a 120 | 75 | 7×50 |
| HG50 | 16 a 50 mm | 0.8-2.5 mm | 30 a 110 | 110 | 7×60 |
| HG60 | 20 a 60 mm | 0.8-3MM | 30 a 100 | 132 | 7×65 |
| HG76 | 12-76MM | 1 a 3 mm | 30 a 100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30 a 80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30 a 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8MM | 20 a 40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15 a 30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10 a 30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4 a 16 mm | 8 a 25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8 a 20 | 2000 | 21×180 |
Os nossos serviços
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
