Detalhes do produto:
Condições de Pagamento e Envio:
|
| largura da viagem: | 100-160mm | Espessura da tira: | 0.4-1.5mm |
|---|---|---|---|
| Peso da bobina: | De 1,5 toneladas | Círculo: | 25mm-50mm |
| quadrado: | 20*20mm-40*40mm | Velocidade de solda: | 100m/min máximo |
| Comprimento de corte fixo: | 4-12M | Período de Producting: | 3 meses |
| Realçar: | linha de produção da tubulação hg50 de aço,linha de produção da tubulação 100m/min de aço,Linha de produção da tubulação de aço do hfw do ISO |
||

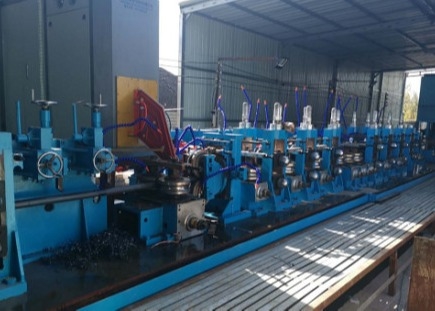

Linha de produção soldada de alta frequência da tubulação HG50
A linha de produção soldada de alta frequência da tubulação HG50 é projetada produzir as tubulações soldadas da tubulação redonda 25mm-50mm, espessura 0.4-1.5mm, tubulação quadrada: 20*20mm-40*40mm 0.4-1.5mm e tubulações deformadas do tamanho correspondente. Adotando o projeto da passagem do rolo, a linha de produção pode fabricar as tubulações de aço soldadas com a boa qualidade que faz à máquina e montagem da elevada precisão.
De acordo com a diretriz de projeto de melhorar o caráter & o ambiente de funcionamento e a segurança & de produzir o caráter, reduzindo o custo do rolo para garantir a eficiência elevada, a linha de HG50production adota o estilo do furo do dobro-raio do projeto.
(1) conformando-se ao padrão YB189-64
material (de 2): Da baixa liga aço estrutural do baixo aço carbono e
(3) propriedades mecânicas: σb ≤520Mpa, σs ≤365MPa
(4) larguras da tira: 100-160mm
espessura da tira (de 5): 0.4-1.5mm
(6) diâmetro interno das bobinas: φ480~φ520mm
Diâmetro exterior das bobinas: φ1000~φ1800mm
Peso da bobina: ≤1.5T
(二) soldou a especificação da tubulação:
(2) fixou o comprimento de corte: 4-12m
precisão do Tubulação-corte (de 3): 0-3mm
O → espiral →Horizontal →Cutting do → da bobina e de solda desenrolando-se de carregamento que forma, HF do acumulador que solda, Deburring, refrigerando, fazer sob medida, endireitando o Frio-corte de →STD considerou o armazenamento de embalagem →Transmitting do → do →
Peças principais:
| Não. | Nome | Quantidade | Unidade |
| 1 | Uncoiler (cone dobro) | 1 | parte |
| 2 | Tesoura e soldador automáticos | 1 | parte |
| 3 | Diâmetro espiral 3.5M do acumulador | 1 | parte |
| 4 | Moinho de formação e de execução sob medida | 1 | parte |
| 5 | Serra fria | 1 | ajuste |
| 6 | Tabela do rolo, banco & embalagem simples | 18 m | ajuste |
| 7 | Soldador 150KW de circuito integrado de alta frequência | 1 | ajuste |
Moinho de tubo de ERW o outro modelo
| Modelo | Escala do diâmetro | Espessura da tubulação | Velocidade moldando (m/min) | Poder do motor (quilowatts) | Área mecânica (³ de m) |
| HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
| HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
Nossos serviços
1.) nós enviaremos o coordenador para a instalação e a formação de seus trabalhadores como operar esta máquina na maneira correta.
2.) equipe da garantia
Uma garantia de qualidade do ano, reparo da garantia da vida. Dentro do período de garantia da qualidade, à exceção das falhas causadas pela falha humana, as peças de reparo serão fornecidas para livre. Após o período de garantia da qualidade, carregue somente o custo das peças sobresselentes.
3.) nós fornecemos o serviço da pre-venda e da após-venda.
serviço da pre-venda: projeto da oficina, e projeto da saída da produção
serviço da após-venda: a instalação e treinamento, e o coordenador especializado para trabalhar.
4.) nós podemos igualmente enviamos o coordenador que trabalha para você meses do serval ou 1 ano. O coordenador ajudá-lo-á a melhorar a saída, a reduzir o desperdício e a diminuir o custo.
5.) nós fornecemos o serviço-projeto da pre-venda para o projeto inteiro para a tubulação de aço inoxidável que faz a fatura da tubulação de aço carbono.
6.) nós seremos responsáveis para a carga e o envio.
