ZJ1500 x 3,0 mm 1500m/min Máquina de corte de aço de metal para galvanizado
Especificações do produto
| Atributo | Valor |
| Nome | ZJ1500 x 3,0 mm 1500m/min Máquina de corte de aço de metal para galvanizado |
| Garantia | 1 ano |
| Tensão | 380V/220V |
| Peso | Máximo de 20 toneladas |
| Motores DC | 280kW, 315kW |
| Serviço pós-venda | Engenheiros disponíveis para máquinas de serviço no exterior |
| Largura da bobina | 500 ~ 1500mm |
| Faixa de espessura | 0,7-3mm |
Parâmetros técnicos
- Material:Placa de aço com laminação a frio, folha galvanizada
- Espessura da placa:0,7 ~ 3,0 mm
- Largura da placa:500 ~ 1500mm
- Diâmetro interno da bobina:Φ508mm-610mm
- Diâmetro externo da bobina:≤φ1800mm
- Peso máximo da bobina:25000kg
Especificações do produto acabadas
- Diâmetro interno da bobina:Φ508mm-610mm
- Diâmetro externo da bobina:≤φ1800mm
- Peso máximo do enrolamento:20000kg
- Largura mínima da tira:22mm (espessura da placa ≤1)
Garantia de serviço de qualidade e pós-venda
Nosso pessoal técnico estará no local para depuração de equipamentos, manutenção e treinamento de operação. Em condições operacionais normais, fornecemos uma garantia de 12 meses a partir da data da chegada do equipamento. Durante esse período, repararemos ou substituiremos quaisquer peças defeituosas gratuitamente.
Observação:O comprador é responsável pelos custos do engenheiro durante a depuração (US $ 80/dia/pessoa), incluindo bilhetes de ida e volta e despesas locais. Se a depuração for adiada devido aos motivos do comprador, o custo aumenta para US $ 100/dia/pessoa.
Documentação técnica fornecida
- Manual de instruções (fornecido um mês antes da entrega)
- Certificado de inspeção (fornecido na entrega)
- Pedido de carregamento (fornecido na entrega)
- Desenho de layout (fornecido um mês antes da entrega)
- Desenho da base do solo (fornecido um mês antes da entrega)
- Diagrama de princípios elétricos
- Desenho geral de montagem de cada unidade
- Diagrama de peças de peças vulneráveis
Termos de entrega e pagamento
Prazo de entrega:O equipamento estará pronto para remessa dentro de dois meses após o recebimento de 30% de adiantamento. A entrega ocorre após o recebimento dos 70%restantes.
Termos de pagamento:30% de adiantamento TT após assinar o contrato, 70% TT antes da entrega.
Descrição do produto

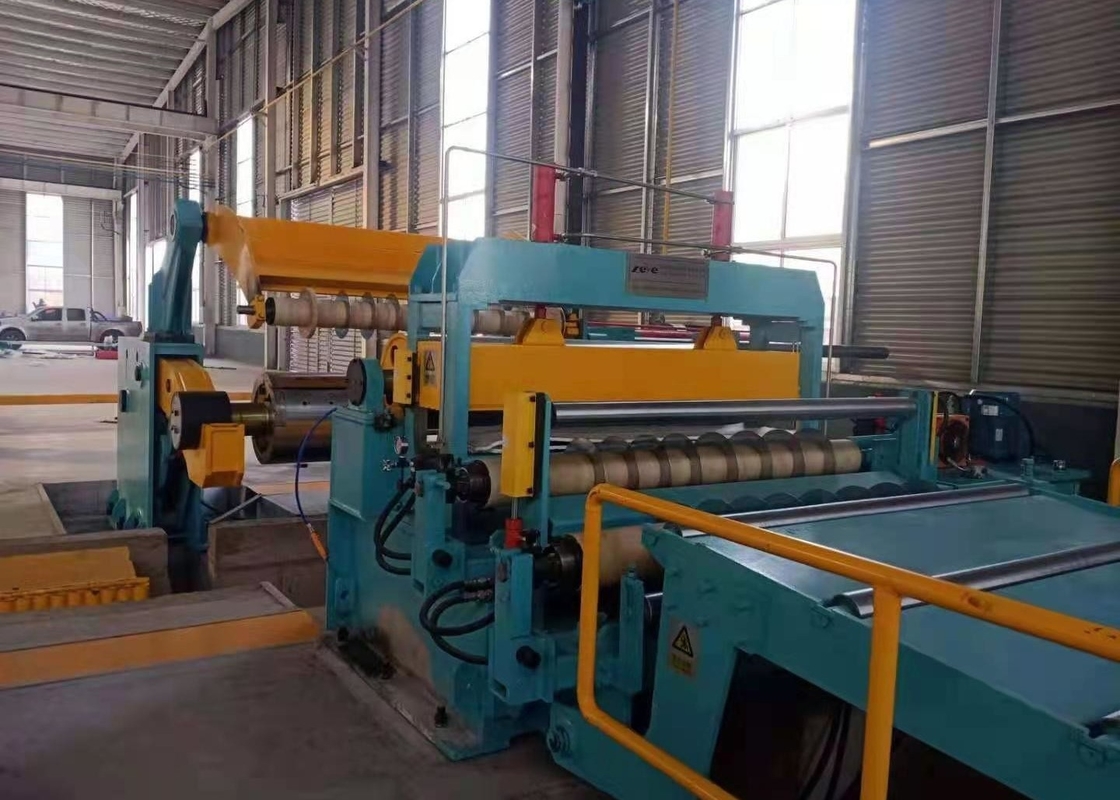

Esta máquina de linha de corte consiste em desenrolar, alimentador, slitter e recuo. Ele processa bobinas amplas em tiras de largura especificadas para moagem, tubo de soldagem, formação de curvatura a frio e aplicações de estampagem. Diferentes lâminas de materiais podem ser usadas para cortar várias bobinas de metal.
Principais parâmetros técnicos
| Parâmetro | Valor |
| Material das bobinas | Aço carbono HR/CR, placa galvanizada, placa de aço colorida |
| Espessura da tira | 5 ~ 20 mm |
| Largura da tira | 800 ~ 2000mm |
| Max.coil Peso | 40000kgs |
| Velocidade de corte | 30-60 m/min (ajustável) |
Processo de produção

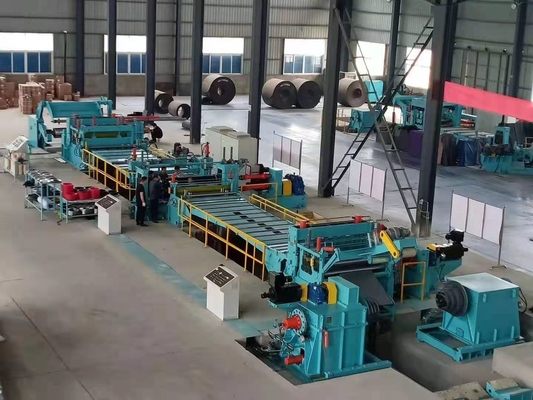

Carro de bobina de carregamento → Uncobriador → Dispositivo de alisadores → Rolo de pitada e nivelador e cisalheiro hidráulico → Poço de loop → Guia lateral → Slitter → Plataforma de transição e sucata → Poço de loop → Estação de tensão → Recosão → Descarregar o carro da bobina.
Modelos disponíveis
| Modelo | Espessura da placa | Largura da placa | Peso da bobina de aço | Largura de acabamento | Velocidade de cisalhamento |
| 3*1250mm | 0,5-3,0 mm | 700-1250mm | 25 toneladas | <40mm | 120 (m/min) |
| 4*1250mm | 0,5-4,0 mm | 700-1250mm | 25 toneladas | <40mm | 120 (m/min) |
| 6*1250mm | 0,5-6,0 mm | 700-1250mm | 25 toneladas | <40mm | 120 (m/min) |
| 3*1600mm | 0,5-3,0 mm | 900-1600mm | 30 toneladas | ≥40 mm | 120 (m/min) |
| 4*1600mm | 0,5-4,0 mm | 900-1600mm | 30 toneladas | ≥60 mm | 110 (m/min) |
| 6*1600mm | 1-6mm | 900-1600mm | 30 toneladas | ≥60 mm | 100 (m/min) |
| 8*2000mm | 2-8mm | 900-2000mm | 35 toneladas | ≥70 mm | 60 (m/min) |
| 10*2200mm | 3-10mm | 900-2200mm | 35 toneladas | ≥80 mm | 50 (m/min) |
| 12*2200mm | 3-12mm | 900-2200mm | 35 toneladas | ≥100mm | 40 (m/min) |
| 16*2500mm | 4-16mm | 900-2500mm | 35 toneladas | ≥100mm | 40 (m/min) |
| 20*2500mm | 6-20mm | 900-2500mm | 35 toneladas | ≥100mm | 30 (m/min) |
Observação:Esses modelos são apenas para referência. Podemos personalizar máquinas de acordo com seus requisitos específicos com nossa equipe de engenharia.
