Profil da matéria-prima, do produto acabado, do processo e da configuração do utilizador
1Condições da matéria-prima:
(1) Faixa de aço laminada a quente ou laminada a frio (conforme GB700-88, GB1591-88)
- Material: aço com baixo teor de carbono, aço ligado com baixo teor de carbono
Resistência à saída da matéria-prima:σs≤345Mpa
Resistência à tração da matéria-prima:σb≤560 Mpa
(3) Espessura da fita: tubo quadrado Espessura 3-16 mm ((GB708-88)
(4) Largura da faixa de aço: 270-800 mm ((± 0,2 mm)
(5) Diâmetro interno da bobina de aço: Φ508-Φ760mm
(6) Diâmetro da bobina de aço: Φ1100-Φ2000mm
(7) Peso máximo da bobina:16TON
2, Faixa de tamanho do tubo:
(1) Tubos quadrados: 80x80×200x200mm
(2) espessura do produto:
tubo quadrado e retangular:3-16 mm
- comprimento:4-12M
- Velocidade: 10-30 m/min
- Demandas médias de energia dos equipamentos:
Fornecimento de energia: 380 V 50 Hz 3 FASE
3,processo de produção
Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection
Introdução do equipamento principal
O carro de carregamento é usado para fazer a bobina de aço da posição de carregamento para descolar.ao mesmo tempo, o cilindro de óleo de loft, de modo que o buraco interno da bobina de aço é fixado com precisão no cone de descolar,após a tensão do desencolador, empurra de volta para a posição original.
OD da bobina: Φ1100 Φ2000 mm
Identificação da bobina: Φ508-Φ760mm
Largura: 270 × 800 mm
Velocidade de circulação: 4 m/min
Corrida: 3,5 m
Força do motor da transmissão: AC4KW ((Dupla cadeia motriz)
Diâmetro do cilindro hidráulico de elevação × curso:Φ200×650 mm
pressão de funcionamento do sistema hidráulico:8 ∼10 MPa
Resistência ao empurrão para cima: 16 T ((6MPa)
Peso máximo da bobina: 16T
- Um cone Descolador hidráulico
Reel de expansão e contração hidráulica de fuso único, o rolo é tipo bloco deslizante, com suporte, freio de disco duplo, dois freios,
Diâmetro do tambor: Φ508 mm -Φ760 mm, a máquina de desenrolar tem uma função de controlo horizontal, pode ajustar a direcção da largura global.
Parâmetros técnicos
Diâmetro da bobina:Φ1200-Φ2000mm
largura da bobina: 270-800 mm
Peso máximo da bobina: 16 toneladas
Método de deslocamento do cone: hidráulico
Tipo de cone: expansão hidráulica
Diâmetro do eixo do cilindro hidráulico de movimento de cone:Φ140/Φ100 mm
Motor principal AC7,5 kW
Velocidade de descolagem: 6 m/min
Modelo 28A-2 de cadeia de tração de desenrolamento
Tipo de travão:Pneumático
Modelo de travagem: 2× DBH205
Método de abertura e fechamento da embreagem: pneumático
Furo do cilindro de abertura e fechamento da embreagem Φ125 mm
O dispositivo de cabeça reta e a pá são combinados com o descolador para desmontar a cabeça da correia de aço e enviar a correia de aço para a máquina de nivelamento de pinça de cabeça reta.A lâmina é combinada com o rolo de pressão cabeça reta para endireitar a cabeça da tira de aço e, em seguida, a tira de aço é enviada para o rolo de pinça.
Parâmetros técnicos:
largura 270 ∼ 800 mm
espessura 3 ̊16 mm
cilindro telescópico de pá:Φ125/Φ90mm
cilindro de balanço da lâmina: Φ125/Φ90mm
Material da lâmina: 50Mn
cilindro balançador de rolos de pressão Φ140/Φ100mm
Formulário de tração de rolos
Motor hidráulico
Motor hidráulico modelo 1QJM32-32Z3
cilindro de rolos retos Φ100/Φ70mm
Braço de balanço do dispositivo de cabeça reta: Adotar estrutura de caixa soldada
Dispositivo de pá: utilizar lâmina vertical
- Máquina de nivelamento por pinça
Dispositivo de cabeça reta, rolos de pressão e pá, cooperar com o descoiler para desmontar a cabeça da tira de aço, e enviar a tira de aço para a máquina de nivelamento de pinça.O rolo de pinça é pressionado hidráulicamente para prender a correia de aço, e o motor principal é girado para enviar a correia de aço para o rolo de pinça.o rolo de nivelamento é pressionado para baixo até uma posição adequada para nivelar a fita de aço, e enviar a tira de aço para a máquina de soldadura de cotovelada, e cooperar com a máquina de soldadura de cotovelada para completar a soldadura de cotovelada.
Parâmetros técnicos:
largura 270 ∼ 800 mm
espessura 3 ̊16 mm
motor de pinçação AC30KW ((Frequência)
Velocidade positiva de nivelamento de pinça 7m/min
Forma e redução dos rolos de compressão: Tipo de dois rolos, pressão hidráulica
Pressão de rolos para baixo do cilindro Φ160/Φ110mm
Diâmetro × comprimento do rolo de compressão Φ280 × 850 mm
Materiais de rolos de compressão 42CrMo
Forma de transmissão dos rolos de pinça e de nivelamento:Os rolos de pinça para cima e para baixo estão totalmente ativos e os rolos de nivelamento estão ativos por baixo
Velocidade de nivelamento de pinçação passiva ≤ 30 m/min
Forma e redução do rolo de nivelamento
Tipo de três rolos superior, inferior e inferior, pressão hidráulica
Pressão para baixo do cilindro Φ200/Φ160mm
Diâmetro do rolo de nivelamento × comprimento Φ200 × 850 mm
Material de rolamento de nivelamento 42CrMo
Dureza e profundidade de amortecimento do rolo HRC52-58, profundidade:3-5mm
Diâmetro vertical do rolo × altura Φ200 × 300 mm
Estrutura do rolo vertical: rolo vertical duplo em forma de I
Material de rolamento vertical 42CrMo
Dureza e profundidade de amortecimento do rolo HRC52 ∼58, profundidade:3 ∼5 mm
Motor de regulação vertical da largura do rolo 2 ×AC2.2KW
Método de abertura e fechamento da embreagem: pneumático
Orifício do cilindro da embreagem: Φ125 mm
- Máquinas de corte e soldar automáticas:
Usado para cortar a parte irregular da cabeça e da cauda da fita, e alinhar a cauda da fita da bobina anterior com a cabeça da fita da bobina seguinte, e soldá-los juntos para alimentar continuamente o loop.
Forma estrutural: cama de soldadura por cisalhamento, dispositivo de alimentação por pinça, dispositivo de dupla centralização, sistema de soldadura por cisalhamento duplo, sistema de placa de cisalhamento, sistema de condução da placa inferior de soldadura, etc.
Parâmetros técnicos:
espessura da fita de aço: 3-16 mm
largura da faixa de aço: 270-800 mm
resistência das tiras de aço:
Esses valores devem ser calculados de acordo com o método utilizado no ensaio.
Tipo de corte: hidráulico
Tipo de compressão:hidráulica
Tipo de solda: por motor AC0,55KW
pressão de trabalho hidráulica:10Mpa
Velocidade de solda: 0,4 × 0,6 m/min
Método de corte: Tesouras hidráulicas de guilhotina
Forma da estrutura da tesoura: lâmina de tesoura dupla
Material de ponta: 6CrW2Si
cilindro de fixação de soldadura a traseira:
F125/F90mm
Materiais para rolos de compressão:
Forma de compressão: rolos inferiores ativos
Cinturão para baixo Ф125/Ф90mm
Velocidade de pinçagem: 5 m/min
motor de compressão: AC15kW
Método de abertura e fechamento da embreagem: pneumático
Orifício do cilindro da embreagem: Φ125 mm
Esta máquina está situada entre a soldadora de cisalhamento e a máquina de moldagem (moldadora de dimensionamento de molduras), para ser utilizada após o esgotamento de um rolo de tira de aço, antes da próxima tira de rolo, já preparada a partir do desenrolamento,tempo de corte e soldadura para garantir que o anfitrião (formando dimensionamento fábrica) produção contínua e armazenar suficiente aço de tira.
Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
- Dispositivo de material de pressão e carregamento:inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção circular da velocidade de redução, rolo de pressão e carregamento,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.
- Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
- Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
(4) Especificação:
Diâmetro: 14 m
Tipo de acumulador: alimentação externa e distribuição interna
espessura da bobina de aço: 3-16 mm; largura: 270-800 mm
Velocidade de marcha do material transportador:Vmax=80m/min
Potência do motor de alimentação: AC 132kw
Motor de armazenamento: CA 17,5KWx17SET
Área de armazenamento: 5 m2

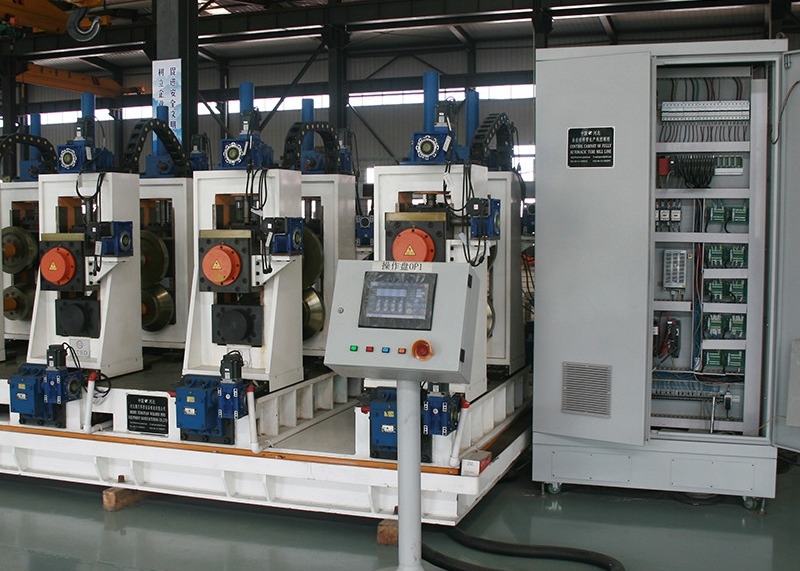

- moinho de moldagem e dimensionamento:
Formando 12 suportes, dimensionando 4 suportes, cabeça de peru 2 suportes
- Serra de moagem por computador
Cortar o tubo de aço em curso na seguinte tabela de escoamento.
Quando o laminador de trabalho contínuo entrega o tubo de aço para a serra voadora, o carro de serra rastreia e sincroniza com a velocidade do tubo, os grampos do bloco de pinça,e os dois sistemas de corte de serra instalados na mesa giratória com a rotação da lâmina da serra, que faz a alimentação radial sob a ação do servomotor de alimentação AC. Neste momento, a mesa giratória também está girando,e o sistema de corte de serra faz movimento composto entre a mesa giratória e sua própria alimentação, e corta o tubo de aço ao longo da linha de forma da secção da peça cortada.Em seguida, os sistemas relaxam-se de novo no lugar e esperam o próximo ciclo de trabalho.A alimentação de corte usa tipo de coordenadas polares.
Composição do equipamento:
Sistema de carroceria, máquina de serrar, sistema de condução, sistema de disco giratório, sistema de alimentação, jato, dispositivo de rolamento, dispositivo de medição de velocidade, sistema hidráulico, sistema de controlo
Parâmetros básicos:
Tamanho do tubo quadrado:80x80-200x200mm
espessura da fita de aço:3 ∼16 mm
Material das tiras de aço:aço carbono, tiras galvanizadas a quente, tiras laminadas a frio
Comprimento do corte: 4-12 m
Precisão de corte: ≤ 2 mm
Tipo de corte: lâmina de serra dupla, corte de moagem giratória
Velocidade de localização: igual à dos tubos de 10 a 30 m/min
Função do equipamento: automático, manual, tem a função de cortar comprimento curto
O comprimento curto maior que 6 m.
Tipo de comando: localização do servo CA da Siemens
Direcção de alimentação:de acordo com as exigências do cliente
Parâmetros da máquina:
Motor de corte:servo AC14kw
Motor de alimentação:servomotor AC3.5kw um conjunto
Motor de tração: DC45KW
Tipo de pinça:hidráulica
O leito de serra, máquina de serrar, sistema de disco rotativo e sistema de corte com tratamento de recozimento.
Quantidade da linha de orientação 4, Taiwan shangyin marca ou Nanjing
Parâmetros elétricos:
- Máquina de embalagem automática
Descrição da função:
Contagem, paletização:Após o número de tubos de aço atingir o número especificado, toda a camada de tubos de aço será enviada para a estrutura do material pelo mecanismo de sucção de camadas,De acordo com o tipo de embalagem definida, após a conclusão do empilhamento, todo o pacote de tubos de aço será transportado para o rack de embalagem.
Revestimento:A mesa de rolos de transferência de embalagem é ligada e todo o pacote de tubos de aço é retirado da estação de paletização e transferido para a estação de revestimento;A embalagem automática e a soldagem estão concluídas., e a água é controlada ao mesmo tempo.
Transversal: abrem-se os rolos laterais e retiram-se os tubos de aço.
Ciclo:Após a remoção de todo o pacote de tubos de aço, a plataforma de elevação retorna à posição de recepção e aguarda o empilhamento do próximo pacote de tubos de aço.A conexão de empilhamento entre cada pacote de tubos de aço realiza acoplagem perfeita para garantir a continuidade do trabalho.
O comando elétrico adota controle de programa PLC, tela sensível ao toque (PLC adota Siemens alemão), realiza diálogo homem-máquina, pode alternar livremente entre manual e automático,e os componentes elétricos usam a marca DelixiNo programa, você só precisa inserir o número de tubos de aço por camada, o número de camadas de cada conjunto de tubos de aço e os parâmetros necessários.A embalagem irá empilhar automaticamente o pacote completo necessário de tubos de aço.
Nota: Após o dispositivo ser automaticamente redefinido para zero toda vez que é iniciado, ele realiza uma auto-verificação.
Parâmetros técnicos da máquina de fixação automática
Método de dedução: nenhuma dedução, quatro deduções, dedução positiva e negativa
Resistência da fivela: até 70% do material de base da fita
Modo de transmissão: motor de travagem de conversão de frequência de alimentação e rebobinagem
Intervalo de tensão: 15KN ajustável
Velocidade de rosca: 90 m/min
Velocidade de fixação: 23 segundos/ciclo (relacionada com o tamanho do saco)
tensão: 380V/50HZ
Voltagem de controlo: DC24V
Consumo de energia: descolagem 1,5 kW; cabeça 1,5 kW
Os principais componentes:
| - Não, não. |
Nome |
Quantidade |
Notas |
| 1 |
Alimentação rotativa |
5 conjuntos |
Motor de tração 7.5 kW |
| 2 |
Alimentação por passos |
5 conjuntos |
Motor de tração 7,5 kW |
| 3 |
Contando sistema de empurrão de camada de empurrão única |
5 conjuntos |
Motor de tração4,5KW
Servo motor
|
| 4 |
Sistema de paletização de elevação |
5 conjuntos |
2 conjuntos de motores de tração 7.5 kW |
| 5 |
Alinhe as extremidades |
1 conjunto |
Modelo de cilindro 100x500 |
| 6 |
Carrinho de transferência |
5 conjuntos |
motor de 2,2 kW |
| 7 |
Cintas automáticas |
1 conjunto |
|
| 8 |
Outros aparelhos de transmissão |
8 conjuntos |
2Motor de 2 kW |
| 9 |
Saco de armazenamento |
4 conjuntos |
Motor de 4 kW |
| 10 |
Sistema de controlo elétrico |
1 conjunto |
plc tai PLC |
| 11 |
Estação hidráulica |
1 conjunto |
7Motor de 5 kW |
10)Material dos rolos: Cr18-20
11) Soldadora sólida de 1200 kW
