Máquina de Fabricação de Tubos ERW para Tubos Quadrados de 70x70-200x200mm

A linha de produção de tubos soldados por alta frequência F200x200 de alta precisão foi projetada para produzir tubos quadrados com dimensões de 70x70-200x200mm e espessura de 4.0-12mm. Esta linha de produção incorpora elementos de design inovadores de equipamentos nacionais e internacionais, apresentando controle total por PC/computador para tecnologia avançada, operação e manutenção convenientes.

• O sistema de ajuste rápido dos rolos minimiza o tempo de troca entre as especificações do produto
• O sistema de moldes combinados permite a produção de diferentes especificações de tubos com ajustes em vez de mudanças completas dos rolos (economia de 90% dos rolos)
• Ajustes motorizados reduzem o desgaste da ferramenta e os danos ao equipamento durante as trocas de rolos
• A estrutura composta do rolo muda o contato de linha para ponto, reduzindo o desgaste e prolongando a vida útil do rolo

• Tira de aço laminada a quente ou laminada a frio (atende aos padrões GB700-88, GB1591-88)
• Limite de escoamento: σs≤345Mpa
• Resistência à tração: σb≤560 Mpa
• Espessura: 4.0-12mm (atende a GB708-88)
• Largura da tira de aço: 270-800mm (±0.2mm)
• Diâmetro interno da bobina de aço: Φ508-Φ760mm
• Diâmetro externo da bobina de aço: Φ1100-Φ2000mm
• Peso máximo da bobina: 16TON

• Tamanho do tubo quadrado: 70x70-200x200mm
• Espessura do produto: 4.0-12mm
• Comprimento: 4-12M
• Velocidade: 20-40m/min
• Potência: 2000KW 380V 50Hz 3 FASES

1. Carregamento da matéria-prima (tira)
2. Desenrolamento
3. Corte e soldagem
4. Alimentação
5. Armazenamento de material
6. Nivelamento passivo
7. Laminação de formação
8. Soldagem por alta frequência
9. Remoção de rebarbas de solda
10. Resfriamento
11. Dimensionamento
12. Endireitamento grosseiro
13. Corte de comprimento
14. Coleta

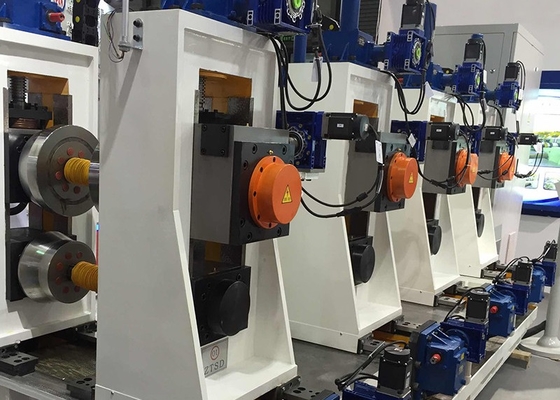

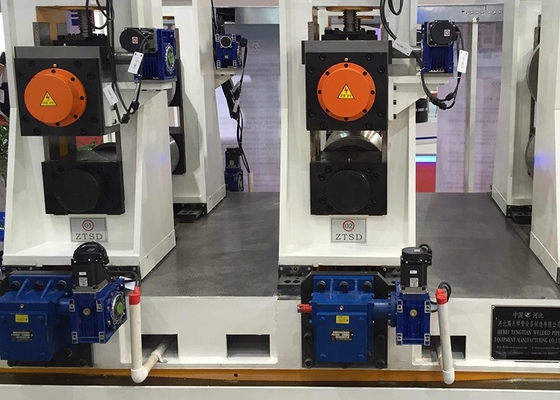

O laminador de formação e dimensionamento consiste em vários componentes de precisão, incluindo:

• Rolo de alimentação e dispositivo de centralização automática
• Suporte de nivelamento passivo
• Suportes de rolos horizontais e verticais (série P1-L3)
• Sistema de curvatura vazio de três quadros
• Controle da direção da soldagem
• Sistema de extrusão de cinco rolos
• Sistema de remoção de rebarbas
• Sistema de resfriamento
• Suportes de rolos verticais de dimensionamento
• Suportes de quatro rolos (F1-F4)
• Cabeça de Turks (C2)
• Sistema de controle elétrico
