Máquina quadrada do moinho de tubo do tamanho 70x70-200x200mm Erw para a espessura 4.0-12mm

• : A introdução principal do equipamento

• carro de carregamento





O carro de carregamento é usado para para fazer à bobina de aço da posição de carregamento a uncoiler.at o mesmo cilindro do óleo do sótão do tempo, de modo que o furo interno da bobina de aço seja ajustado exatamente no cone do uncoiler, após a tensão do uncoiler, impulso de volta à posição original.







• Um cone Uncoiler hidráulico



parâmetros técnicos

da bobina diâmetro para fora: Φ1200-Φ2000mm

largura da bobina: 270-800mm

peso máximo da bobina: de 16 toneladas

Diatance baixo do movimento: 200mm

A expansão do único eixo e o tipo hidráulicos carretel da contração, o rolo são deslizar em blocos, com apoio, freio de disco dobro, dois freios,

Diâmetro do cilindro: Φ508 milímetro - Φ760 milímetro, máquina do uncoiler tem uma função de controle horizontal, pode ajustar o sentido da largura total.

Movimentação do eixo pelo poder do motor de C.A.: 3kw

Com dispositivo da embreagem, embreagem hidráulica

velocidade da ligação do uncoiler: 5.3m/min

Cilindro do avanço e da retirada da cabeça da expansão: 1 ajustado, pressão de sistema: 12Mpa

Cilindro da expansão: 1 ajustado, pressão de sistema: 12Mpa





• máquina principal reta





O equipamento é usado para a tira de aço da ligação no leveler lisamente. Há braço de pressão, composição principal da pá.

(1) o equipamento é usado para a tira de aço da ligação no leveler lisamente.

(2) há braço de pressão, composição principal da pá. O tipo do pórtico, para cima e para baixo desenrola-se

(3) mantenha o cilindro do óleo do braço: Φ160, mantêm o cilindro do guia do braço: Φ90

(4) mantenha o motor do braço: 2.2kw, 380V, 60Hz



• pitada que nivela a máquina





a máquina 1.This é usada nivelando a cabeça da tira e o end.make de aço ele fácil para a tesoura e o soldador.

a máquina 2.This é usada nivelando a cabeça de aço da tira e a extremidade, faz fácil para a tesoura e o soldador.

motor 3.Leveling: 22KW

diâmetro do rolo 4.Pinch: Φ210x900mm, material do rolo: 40Cr, Y-HGI-E125/90X150-LF3-HL1

diâmetro do rolo 5.Leveling: Φ160x900mm, material do rolo: 40Cr, Y-HGI-E160/100X150-LF3-HL1

largura 6.Leveling: 270-800mm

espessura 7.Pinch/Leveling: 4-12mm

velocidade 8.Pinch/leveling: 0-11M/Min



• tesoura e soldador automáticos:





O uso para a tesoura e a solda da cabeça e do ens de aço do stip, assegura ao moinho de tubo o produto contínuo.

espessura de aço da tira: 4.0-12mm

largura de aço da tira: 270-800mm

força de aço da tira: σb≤520Mpa; σs≤350Mpa

cortando o tipo: hidráulico

tipo da compressa: hidráulico

tipo de solda: pelo motor

pressão de trabalho hidráulica: 10Mpa





• acumulador horizontal





Esta máquina está entre o soldador da tesoura e o anfitrião (que forma o moinho de execução sob medida), usa-se para após um rolo do aço da tira é usado acima, antes da tira seguinte do rolo preparada desde do tempo de soldadura desenrolar-se, cortar e de extremidade assegurar-se de que a produção contínua do anfitrião (que forma o moinho de execução sob medida) e armazenar bastante tira de aço.



Esta unidade é principal inclui no press& leva o dispositivo material, acumulador para montar, leva fora da unidade material, unidade de controle elétrica.

imprensa & para levar o dispositivo material: É principal inclui o quadro, motor elétrico, unidade de freio, circundando o eixo do poder de transferência do sentido do para reduzir a velocidade, pressionar & levar o rolo, sistema de ar da pressão do rolo do guia, unidade inspecionada da velocidade; pode fornecer o aço da tira ao acumulador e os tempos médios transferirá para levar a informação da velocidade ao sistema de controlo elétrico, quando nós exigimos a parada levamos o material a esta unidade, parará o rolo ao motor elétrico e o press& leva o rolo material pela ruptura, e igualmente poderia ajustar a velocidade para levar o motor elétrico e a unidade leva a velocidade material.

Quadro do acumulador para montar: inclua o motor elétrico, o quadro, o rolo do círculo íntimo, para fora o rolo do círculo e o rolo de pressão. Pode ser usada ao armazenamento a tira que o material de aço do press& leva a unidade e poderia ser seleccionar do centro envia-fora o rolo material.

Envie-fora o dispositivo material: inclua o quadro, rolos do sentido do guia, rolo do guia para fora do lugar alto ou mais baixo. Pode levar o aço da tira para dar forma ao sistema e para enviar realize a informação material da velocidade ao dispositivo de controle elétrico.





• moinho de formação e de execução sob medida:

máquina 7,1 de nivelamento

Função: nivelando a placa de aço antes de formar.

Estrutura: 5 rolo que nivela, nivelamento passivo, engrenagem de sem-fim do uso do elevador.

2: Φ210*900mm, 42GrMo; 160*110,14Mpa,

pitada e alimentação de 2 rolos, nivelando o diâmetro do rolo: Φ210*900mm, material: 42GrMo,

o reparo inferior do rolo, ajusta a distância pelo cilindro hidráulico, cilindro do óleo da imprensa: 160*110,

pressão de sistema: 14Mpa, com dispositivo vertical dobro do rolo antes e depois da máquina de nivelamento.



7,2 formando a máquina

A tira é formada pelo rolo que forma para alcançar a forma ideal, que é composta da curvatura contínua que forma a área, área de formação de dobra vazia, área de solda de guiamento e terminando e a área de execução sob medida. Método moldando: diretamente quadrado

7.2.1 parâmetros de nivelamento do suporte

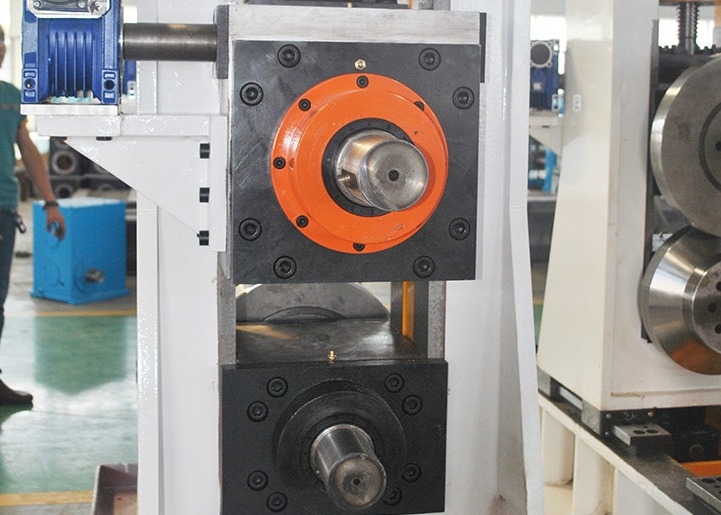

Estrutura do suporte: Os rolos do suporte do quatro-rolo são ajustados separadamente



Suporte material: Soldadura de ZG310-570 ou de Q345B

parâmetros universais do suporte



Suporte material: Soldadura de ZG310-570 ou de Q345B

7.2.3 suporte curvado vazio



Suporte material: Soldadura de ZG310-570 ou de Q345B



Diâmetro horizontal do rolo: Φ200mm, carregando o diâmetro de furo: Φ180mm, material: 42CrMo, moderando o tratamento HB220-290-55. tratamento de endurecimento de superfície HRC45-55, precisão dimensional Φ 200 f6 (0.05-0.08) a aspereza de superfície de 1,6

Diâmetro do rolo superior: Φ100mm



Nenhum eixo superior, com dois grupos de rolo lateral do apoio, rolo de apoio abaixo do rolo lateral, altura do rolo de apoio ajustável.



Diâmetro do eixo do rolo do apoio: Φ110mm

7.2.4

Diâmetro vertical do rolo: Φ110mm



Motor aberto e próximo: 5.5kw



O suporte do rolo do aperto é uma estrutura do cinco-rolo, o rolo inferior é um rolo cilíndrico, e a altura do assento do rolo após ter reparado o rolo é ajustada adicionando um coxim. Os rolos bilaterais do suporte, carregar montado dentro do rolo, tipo dobro assento do apoio do rolo, as aberturas dos rolos do suporte em ambos os lados são ajustados por dois motores respectivamente. O rolo superior é equipado com os 2 grupos. O rolo superior é aumentado e abaixado separadamente e ajustado separadamente. O ajuste elétrico é adotado. O rolo da extrusão adota a estrutura fechado, e a posição de especificações diferentes pode ser ajustada. Inclinação lateral do interno do rolo 1 grau, rolo lateral nos locais de encontrar a força tão pequena como possível.



O suporte é faca dobro, usa-se alternadamente ou ao mesmo tempo, não pare para substituir o cortador



Sucata exterior: tipo mais plano dobro, com dispositivo do enrolamento da rebarba; A plaina que levanta usando o cilindro hidráulico, pode rapidamente levantar e para cima e para baixo ajustar-se; A faca externo da rebarba pode ser ajustada horizontalmente à operação; Um dispositivo mais baixo do rolo de apoio é fornecido.



A ação aplainando de superfície da solda, tipo de dois rolos, passivo, a altura do rolo mais baixo com da adição do ajuste da almofada, muda as especificações de produto sem mudar o rolo.



Função: Refrigere o tubo de aço à temperatura ambiente para um rolamento mais adicional e o endireitamento na seção dando forma. Adicione a tampa impermeável.



Produto do revestimento à forma apropriada e para endireitar.



A unidade dando forma é composta de quatro machados desconcertados, com o eixo superior e mais baixo que é ativo. Dois motores da C.C. 160KW são conduzidos respectivamente pelo redutor, pela caixa de engrenagens e pelo eixo universal, e os rolos são desconcertados





Corte o tubo de aço de corrida na seguinte tabela do runout.



Quando o moinho de rolamento de trabalho contínuo entrega a tubulação de aço ao voo viu, as trilhas do carro da serra e os sincronizars com a velocidade da tubulação, as braçadeiras do bloco da braçadeira, e os dois viram os sistemas do corte instalados na tabela giratória com a rotação da lâmina de serra, que faz a alimentação radial sob a movimentação do servo motor da C.A. da alimentação. Neste tempo, a tabela giratória igualmente está girando, e o sistema do corte da serra faz o movimento composto entre a tabela giratória e sua própria alimentação, e os cortes a tubulação de aço ao longo da trilha da forma da seção da parte cortada. Então os sistemas relaxam de novo no lugar e na espera para o ciclo de trabalho seguinte. cortando a alimentação use o tipo das coordenadas polares.



O sistema do corpo, máquina vendo, sistema de condução, sistema de disco giratório, alimenta o sistema, gabarito, dispositivo do rolo, dispositivo da medida da velocidade, sistema hidráulico, sistema de controlo

parâmetros básicos:

tamanho quadrado da tubulação: 70x70--200x200mm

espessura de aço da tira: 4~12.7mm



Material de tira de aço: aço carbono, tira laminada a alta temperatura Pre-galvanizada, tira laminada



Corte o comprimento: 4-12m



Precisão cortada: ≤2mm



Cortando o tipo: a lâmina de serra dobro, gerencie o corte de trituração



Seguindo a velocidade: mesmos que o tubo mil. l (20-40m/min)



Função do equipamento: automática, manual, tem a função de cortar o comprimento curto

O comprimento curto mais grande de 6m.



Tipo do controle: lugar servo da C.A. de siemens



Sentido de alimentação: de acordo com o cliente exija



Cortando o motor: AC14kw servo



Motor de alimentação: o servo motor AC3.5kw um ajustou-se,

Motor de movimentação: DC45KW



Tipo da braçadeira: hidráulico



A cama da serra, máquina vendo, sistema de disco giratório e sistema do corte com tratamento de recozimento.



Linha de guia quantidade 4, de shangyin de Taiwan tipo ou Nanjing





parâmetros elétricos:

o   do toque seleciona o	HMI	1	Siemens
controlador do   do movimento	PLC	1	Siemens
Rolamentos			NSK/SKF
Componentes elétricos principais			Siemens
válvula hidráulica
bomba de óleo
cilindro do óleo





9)Máquina de embalagem automática



NÃO.	NOME	QUALIDADE	NOTA
1	Plataforma da coleção do defeito	2M	Rolo ajustado mais o impulsionador pneumático que empurra o material
2	Movimento do produto acabado	GRUPO 4	Servo motor K67 modelo de redução de velocidade (KONE) 4.4KW (Japão Yaskawa)
3	Plataforma do armazenamento da camada	GRUPO 8	Rolo ajustado, extinto e moderado
4	Empurrador da camada	4SET	pneumático
5	Mecanismo de entrega da camada	GRUPO 4	Servo motor K77 modelo do redutor (KONE) 4.4KW (Japão Yaskawa)
6	Corpo Palletizing	1GRUPO	Dois WPS155 servos motores 4.4KW 2SET (Yaskawa)
7	Transportando o rolo	1GRUPO	Conversão de frequência DXY22 4KW 112M-4 Siemens Bader
8	Máquina de embalagem	GRUPO 4	Com função de controle da água
9	Corrente de transferência	4SET	Com sistema da ênfase
10	Estação hidráulica	2SET
11	Armário de controle elétrico	1GRUPO
12	Rolo após ver	40M

Descrição da função:

• Contagem, palletizing: Após o número das tubulações de aço alcança o número especificado, a camada inteira das tubulações de aço será enviado ao quadro material pelo mecanismo do otário da camada, de acordo com o tipo ajustado do pacote, depois que o empilhamento é terminado, o pacote inteiro das tubulações de aço será transportado à cremalheira de embalagem.
• Colocação de correias: A tabela de rolo de transferência do pacote é ligada, e o pacote inteiro das tubulações de aço é movido fora da estação palletizing e transferido à estação de colocação de correias; o empacotamento automático e a soldadura manual são terminados, e a água é controlada ao mesmo tempo.
• Travessia: Os rolos laterais são abertos, e as tubulações de aço empacotadas são removidas. Alcance a posição da medida do peso.
• ciclo: Após o pacote inteiro das tubulações de aço são removidos, a plataforma de levantamento retorna à posição e às esperas de recepção para o empilhamento do pacote seguinte das tubulações de aço. A conexão de empilhamento entre cada pacote das tubulações de aço realiza o embarcadouro sem emenda para assegurar a continuidade do trabalho.

O controle elétrico adota o controle de programa do PLC, tela táctil (o PLC adota Siemens alemão), realiza o diálogo homem-máquina, pode livremente comutar entre manual e automático, e os componentes elétricos usam o tipo de Delixi. No programa, você precisa somente de entrar o número das tubulações de aço pela camada, o número de camadas de cada pacote das tubulações de aço e os parâmetros necessários. Após o ajuste, a prensa empilhará automaticamente o pacote completo exigido das tubulações de aço.







10)material Cr18-20 do rolo Cr18-20







   11) Soldador contínuo de 1000KW 1000kw
