Tubulação da soldadura elétrica do processo da máquina da tubulação do aço de baixa liga 1.5mm Erw

I. Introdução

A linha do moinho de tubulação de HG219high-frequency, utilização principal para processar a tubulação da solda elétrica, o diâmetro da tubulação é Φ88.9-Φ219.1mm e a espessura da tubulação é 1.5-6.35mm da tubulação da solda elétrica, e é igualmente tubulação diferente da forma da correspondência do processo. Esta linha do moinho de tubulação foi auto processamento conseguido básico para salvar em muitos trabalhadores, e nele imitou o projeto à linha do moinho de tubulação do Japão o que é fabricação de Changchun/China importada de Japão. Considerações a exato feito para esta linha do moinho de tubulação, é não somente a melhor qualidade 168 ao tipo linha de alta frequência do moinho de tubulação, mas igualmente é figura.



II. Os termos de processamento básicos

(1) aço da tira

Deve ser exigir habita pelo padrão YB189-64.

(2) baixo aço carbono, aço de baixa liga; δb≤520Mpa; δs≤340Mpa

bobina da viagem (de 3)

Diâmetro interno Φ500-Φ600mm

Diâmetro Φ1000-Φ2000mm da saída

Peso ≤12000Kg da bobina

(4) a maquinaria & a eletrônica: sobre 1000KW.

Soldador de alta frequência: 500KW

capacidade do ar de pressão (de 5): ³ /m de 6m, 0.4-0.6Mpa

oficina (de 6) e energia elétrica:

Deve ser mais alto de 6M à oficina de montar a linha que de alta frequência isto é a distância é da terra à máquina de transferência do céu, o período do moinho de tubulação da oficina é 18 M, comprimento 120 M, arranjam incluir da Céu-transferência-máquina dos grupos do reboque de 15 toneladas e de 10 toneladas.



III. processo de trabalho:

o aço da tira à unidade material do welder→storage straightener→flattener→shear do →end do coil→uncoiler →formed, soldando, refrigerando, tamanho exato do comprimento de tubulação do →accurate do tamanho do diâmetro da tubulação, →package do cutting→inspection.



Capacidade de IV.Processing do equipamento:

Círculo: Φ88.9-219.1mm;

Quadrado: 70*70-170*170mm

Rectanguler: 100*50-200*150mm



Espessura: 1.5-6.35mm



Máximo Produção Velocidade: Max.55m/minuto







V. Os parâmetros principais da linha unidade do moinho de tubulação:





Carro de bobina



O carro de bobina é principal incluindo o cilindro hidráulico, motor elétrico, reduz a unidade do quadro do rio da velocidade, o quadro do nível uping da unidade de máquina da bobina que moveing, o movimento de bobinamento uping da máquina por elétrico reduz o motor da velocidade ou reduz a unidade da engrenagem, a unidade de máquina uping da bobina acima pelo cilindro hidráulico, a pressão de óleo hidráulico é Mpa 7, e o rote do cilindro hidráulico é 400 milímetros, e o cilindro hidráulico movente deve ser controlado pela chave da rota da eletricidade.







Uncoiler

O uncoiler é da estrutura do único mandrel. Contém duas porções principais: corpo principal e a base fixa. O corpo principal é equipado com o sistema pneumático para satisfazer as necessidades de expansão, de contratar e de travar dos mandrels.

OD da bobina	Φ1000-2000mm
Identificação da bobina	Φ500-600mm
Largura da tira	270-700mm
Espessura da tira	1.5-6.35mm
Peso da tira	Max12T
Tipo da expansão	hidráulico expanda
Ruptura	Condução pneumática









Unidade do Straightener:



Esta unidade é principal usada para conduzir a bobina que nova a alimentação principal de aço na unidade do flattener após a unidade do uncoiler traz a bobina no lugar de trabalho.



Poder do motor elétrico: 3KW

Processando a pressão: 7Mpa

Reduza a velocidade: BW17-2





Unidade de Flattener



Esta unidade é principal usada para aplainar a cabeça e fuga da tira de aço e para preparar-se para a soldadura do corte e da tesoura do passo seguinte para assegurar o aço da tira opôs liso e reto na soldadura da tesoura.

Nível de Flattener e capacidade da pressão:

O estilo do ajusta a velocidade: Nenhuma categoria de ajusta a velocidade

O estilo da estrutura: Pressionando & para levar, unidade do flattener de cinco rolos

Acima de & para baixo estilo: Sistema hidráulico

Largura do flattener: 270-700mm

Espessura de Flattener: 1.5-6.35mm

Pressão de funcionamento do cilindro hidráulico: 7Mpa

Poder do motor elétrico: 15KW









 Tesoura & soldador da extremidade





O soldador da tesoura é uma unidade importante à linha equipamento do moinho de tubulação, e principal usado para cortar a cabeça de aço ou a experimentação da tira nenhum-normal, e então conectando a experimentação de aço da última tira com a cabeça seguinte da tira para assegurar o processamento continue.

Poder: Energia hidráulica

Cortando a espessura: 1.5-6.35mm

Largura: 270-700mm

A pressão de óleo hidráulico de funcionamento: 7Mpa

Pressão de funcionamento do cilindro hidráulico para cortar: 14Mpa







Acumulador espiral horizontal 6M





Esta unidade é principal inclui no press& leva o dispositivo material, acumulador para montar, leva fora da unidade material, unidade de controle elétrica.

• Imprensa & para levar o dispositivo material:

É principal inclui o quadro, motor elétrico, unidade de freio, circundando o eixo do poder de transferência do sentido do para reduzir a velocidade, pressionar & levar o rolo, sistema de ar da pressão do rolo do guia, unidade inspecionada da velocidade; pode fornecer o aço da tira ao acumulador e os tempos médios transferirá para levar a informação da velocidade ao sistema de controlo elétrico, quando nós exigimos a parada levamos o material a esta unidade, parará o rolo ao motor elétrico e o press& leva o rolo material pela ruptura, e igualmente poderia ajustar a velocidade para levar o motor elétrico e a unidade leva a velocidade material.

1. Quadro do acumulador para montar:

Inclua o motor elétrico, o quadro, o rolo do círculo íntimo, para fora o rolo do círculo e o rolo de pressão. Pode ser usada ao armazenamento a tira que o material de aço do press& leva a unidade e poderia ser seleccionar do centro envia-fora o rolo material.

1. Envie-fora o dispositivo material:

Inclua o quadro, rolos do sentido do guia, rolo do guia para fora do lugar alto ou mais baixo. Pode levar o aço da tira para dar forma ao sistema e para enviar realize a informação material da velocidade ao dispositivo de controle elétrico.

(4) parâmetros técnicos:

Espessura de aço da bobina: 1.5-6.35mm

Largura: 270-700mm

O diâmetro exterior: 8000mm

Leve a velocidade indo do material: Vmax=100m/min

Poder do motor diretamente elétrico da imprensa & para levar: motor 45KW

o motor elétrico do quadro do acumulador: motor 75KW

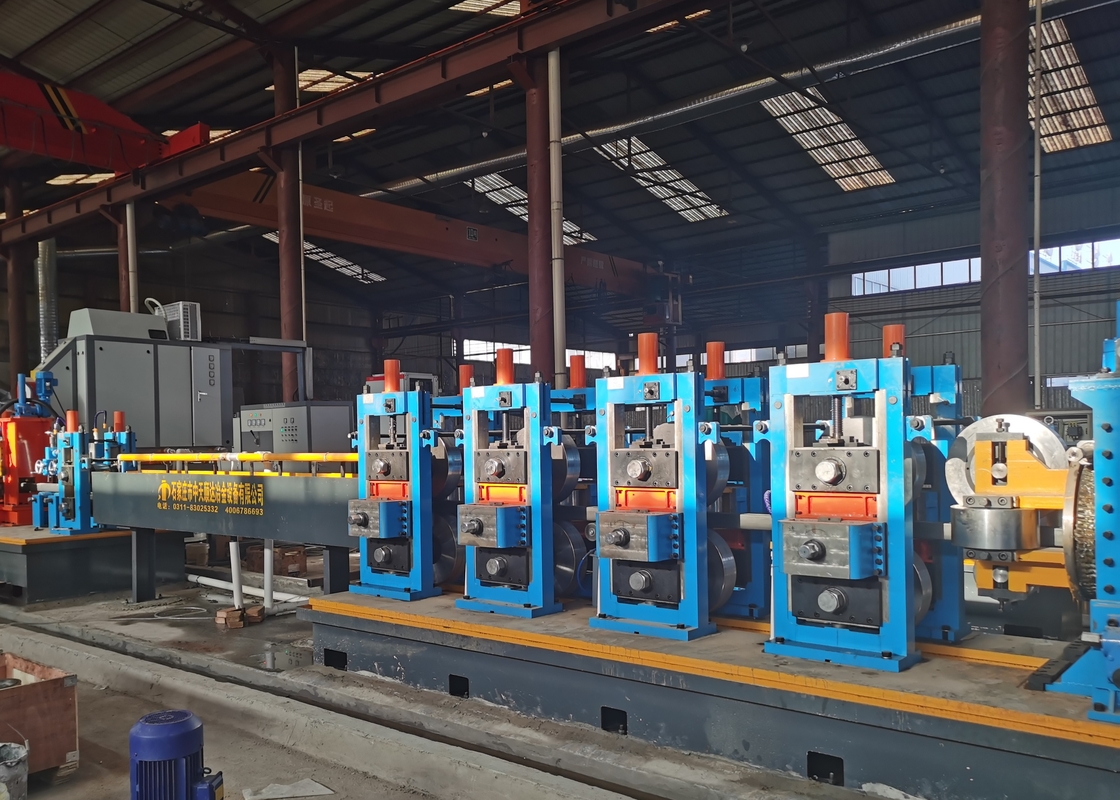

Formação & execução sob medida





A unidade de formação & de execução sob medida é o equipamento vital à linha do moinho de tubulação. Esta unidade para habitar pela teoria do quadro do rolo. Poderia continuar o processo algum tubo de aço da especificação pela soldadura do nenhum-contato, que está levando algum aço da tira a esta unidade e o está deixando que passa o rolo do quadro ao tubo do quadro cru, e então tomar o líquido elétrico junto na superfície da soldadura do tubo para tratar mais altamente a temperatura do tubo ao terno que solda pela soldadura do rolo de pressão, e então após refrigerar, formando a cola e o flattener ao produto o que é seu tubo da procura.





Formando a tubulação OD.	Círculo: Φ88.9-223mm; Quadrado: 70*70-170*170mm Rectanguler: 100*50-200*150mm
Formando a espessura de parede da tubulação	1.5-6.35mm
Formando a velocidade	Max.50m/minuto
Número. de suportes de formação, horizontal	7
Número. de suportes de formação, vertical	9
Suporte do rolo do guia	1
Suporte do rolo do aperto	1
Suporte de moedura do rolo	1
Cortador de raspagem do departamento	2 grupos
No. de suportes de execução sob medida, horizontal	5
Número. de suportes de execução sob medida, vertical	5
Os turcos dirigem	4sets com única cabeça
Diâmetro do eixo e material do suporte horizontal do rolo	Φ120mm, 40Cr material
Diâmetro do eixo e material do suporte vertical do rolo	Φ70Material 40Cr
Motor de C.A. principal	Formação: 160kw Cola: 200kw





Serra de trituração

A serra do corte frio é uma tecnologia de corte em linha emergente na indústria soldada da tubulação. A característica principal é que adota o princípio de trituração fria. Após o corte, o objetivo de tubulação está liso e livre das rebarbas. Não há nenhuma necessidade para o corte secundário para aplicações com exigências de processamento altas. Além, devido à tecnologia de seguimento adotada do fixo-comprimento da continuação do servo, a precisão do comprimento de corte é mais alta do que aquela de serras de voo do computador ordinário. No processo de produção, a poluição da poeira e de ruído é reduzida significativamente.

O sistema inteiro adota o sistema de controlo digital completo Simotion do movimento de Siemens e a combinação da rede de Profinet, servo motor toda com o controle de rede, com 10" parâmetros de sistema da entrada do tela táctil, parâmetros de funcionamento do sistema é informação clara e exata, e do tempo real do registro de sistema do alarme. A placa de aço baixa da serra é soldada e processada após a moderação. Todas as peças moventes são conduzidas pelo trilho de guia e pelo parafuso lineares lineares da bola. Tem seu próprio sistema de lubrificação. O voo inteiro considerou que a máquina é estável e segura, e o sistema de controlo elétrico está avançado.

Unidade que forma o método: ganhos líquidos que formam/formação do centro

Velocidade linear máxima: 55 m/min.

Escala do comprimento de corte: 4 ~ 12meters

Precisão do comprimento de corte: ±1.5mm (a linha flutuação da velocidade não excede 2%)

Controlador principal: Siemens Simotion D435-2

Rede do controle: ProfiNet

I/O da expansão: ET-200SP





Soldador de alta frequência de 600quilowatts

Poder nominal: 600kW







A máquina automática da embalagem e palletizing da tubulação de aço



A máquina automática da embalagem e palletizing da tubulação de aço é usada para terminar automaticamente a coleção e o empilhamento da tubulação soldada na extremidade da linha de produção de solda da tubulação, para correr lisamente automaticamente, para reduzir a intensidade do trabalho, para melhorar o grau da automatização da linha de produção, e para melhorar eficazmente a eficiência da produção. Ao mesmo tempo, pode reduzir o ruído do impacto, remover o ferimento de colisão, melhorar a qualidade de produto, reduzir os custos de gastos de fabricação, e elimina o perigo escondido da segurança.







Rolo

Material: Cr12

Dureza do rolo: HRC58-62

A profundidade de extingue o endurecimento: ≥ 10mm

Aspereza da superfície: Ra≤0.8um
