Renda a força da matéria prima: | σs≤345Mpa | Resistência à tração da matéria prima: | Mpa σb≤560 |
---|---|---|---|
Velocidade running: | 1-4mm | Largura de aço da tira: | 270-800mm |
Aço oco quadrado da seção: | 30x30-100x100 | Garantia: | Um ano |
Tipo da soldadura: | Soldadura de alta frequência | Velocidade: | 0-80m/min |
Realçar: | moinho de tubulação do erw do carbono,moinho de tubulação quadrado do erw,Moinho de tubulação retangular de Erw |
Este equipamento é a fim cumprir as exigências do mercado internacional, de acordo com nossa unidade da série da empresa LW combinada com o FF que forma a tecnologia, desenvolveu o quadrado automático e a linha retangular do moinho de tubo.
Ⅰ,
As características principais do equipamento:
Em um curto período de tempo mesmo terminar o ajuste do rolo, extremo reduzir o tempo da mudança do rolo quando substituir os produtos, assim para melhorar a eficiência e para reduzir o custo produtivo;
Devido ao equipamento adota um grupo de molde combinado, produzindo as especificações diferentes do tubo, precisam somente de ajustar, nenhuma necessidade de mudar acima, a taxa das economias do rolo em 90%, assim reduzindo o custo do rolo;
Devido ao equipamento adota o ajuste automático do motor, diminuindo assim o número de trabalhadores, reduzem os custos laborais, diminuiu a intensidade do trabalho dos trabalhadores, melhorou o ambiente de trabalho dos trabalhadores;
A operação do equipamento é simples, apenas precisa de conhecer o tamanho e a espessura de parede dos tubos na produção, a seguir entra-a à relação, ele fará o ajuste automaticamente, assim níveis inferiores das exigências técnicas do pessoal de eliminação de erros.
Com ajuste automático, diminuiu a entrada das ferramentas e do dano ao equipamento quando a mudança o rolo, melhora a vida útil do equipamento.
Devido estruturar do rolo composto, do contato do ponto entre o rolo e da tira em vez da linha original contato, reduzir o rolo para vestir e melhorar a vida útil do rolo.
Pode produzir uma determinada especificação de abrir o aço frio da curvatura, tal como a seção etc. de aço de U, de C, largura e a altura do produto pode ser ajustada infinitamente.
Ⅱ, A escala da produção de equipamento:
Tipo | Especificação (milímetros) |
Espessura (milímetros) |
Padrão do produto | Material |
Cavidade quadrada aço da seção |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Aço oco retangular da seção |
30x40-40x100 | 1.5-4.0 | ||
Frio de abertura aço da curvatura |
Altura 100 máximos Largura 100 máximos |
1.5-4.0
|
Ⅲ,
O equipamento consiste nas seguintes peças:
1, único Mandrel Decoiler hidráulico
O decoiler é composto principalmente da base, cabeça do cone dos aumentos, sistema hidráulico, freio hidráulico, aos aumentos e ao tipo único cilindro do modilhão, uma cabeça cônica, uma em linha; Ncreases hidráulicos, freio hidráulico.
OD da bobina | Φ1000-2000mm |
Identificação da bobina | Φ520-610mm |
Largura da tira | 100-400mm |
Espessura da tira | 1.5-4.0mm |
Peso da tira | Max10T |
Tipo da expansão | Hidráulico expanda |
Ruptura | Condução hidráulica |
2, straightener da extremidade:
Esta unidade é principal usada para conduzir a bobina que nova a alimentação principal de aço na unidade do flattener após a unidade do uncoiler traz a bobina no lugar de trabalho.
poder do motor elétrico: 1.5KW
processando a pressão: 7Mpa
reduza a velocidade: BW17-4
3, Flattener:
Esta unidade é principal usada para aplainar a cabeça e fuga da tira de aço e para preparar-se para a soldadura do corte e da tesoura do passo seguinte para assegurar o aço da tira opôs liso e reto na soldadura da tesoura.
nível do flattener e capacidade da pressão:
o diâmetro do rolo do flattener & de pressão: Φ120
o flattener rola o diâmetro: Φ100
velocidade nivelada do flattener: 11m/min
o estilo do ajusta a velocidade: nenhuma categoria de ajusta a velocidade
o estilo da estrutura: pressionando & para levar, unidade do flattener de cinco rolos
acima & para baixo estilo: sistema hidráulico
largura do flattener: 100-400mm
espessura do flattener: 1.5-4.0mm
pressão de funcionamento do cilindro hidráulico: 7Mpa
poder do motor elétrico: 11KW
4, corte automático & máquina de solda
A máquina automática do corte & de solda é usada para cortar as extremidades irregulares das tiras e para conectar então as tiras soldando.
Largura da tira | 100-400mm |
Espessura de solda | 1.5-4.0mm |
Cortando o tipo | Hidráulico |
Modo de solda | Automático |
Esta unidade é principal inclui no press& leva o dispositivo material, acumulador para montar, leva fora da unidade material, unidade de controle elétrica.
É principal inclui o quadro, motor elétrico, unidade de freio, circundando o eixo do poder de transferência do sentido do para reduzir a velocidade, pressionar & levar o rolo, sistema de ar da pressão do rolo do guia, unidade inspecionada da velocidade; pode fornecer o aço da tira ao acumulador e os tempos médios transferirá para levar a informação da velocidade ao sistema de controlo elétrico, quando nós exigimos a parada levamos o material a esta unidade, parará o rolo ao motor elétrico e o press& leva o rolo material pela ruptura, e igualmente poderia ajustar a velocidade para levar o motor elétrico e a unidade leva a velocidade material.
(2)
Quadro do acumulador para montar: inclua o motor elétrico, o quadro, o rolo do círculo íntimo, para fora o rolo do círculo e o rolo de pressão. Pode ser usada ao armazenamento a tira que o material de aço do press& leva a unidade e poderia ser seleccionar do centro envia-fora o rolo material.
(3)
Envie-fora o dispositivo material: inclua o quadro, rolos do sentido do guia, rolo do guia para fora do lugar alto ou mais baixo. Pode levar o aço da tira para dar forma ao sistema e para enviar realize a informação material da velocidade ao dispositivo de controle elétrico.
(4) parâmetros técnicos:
estilo de trabalho: Círculo fixo
vantagem: material do armazenamento mais, nenhuma greve para descascar o suface de aço.
espessura de aço da bobina: 1.5-4.0mm; largura: 100-400mm
leve a velocidade indo do material: Vmax=120m/min
pressão de óleo hidráulico: 7Mpa
poder do motor diretamente elétrico da imprensa & para levar: 22KW
o motor elétrico do quadro do acumulador: 37KW

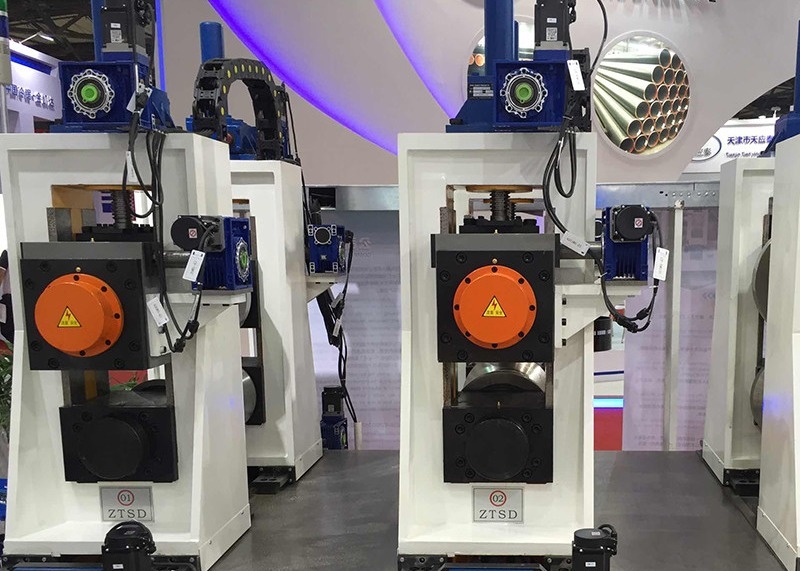

6, moinhos de formação & de execução sob medida
Consista no rolete de alimentação, dispositivo centrando-se automático, suporte de nivelamento passivo, suporte horizontal do rolo (P1), suporte vertical do rolo (L1), suporte horizontal do rolo (P2), suporte vertical do rolo (L2), suporte horizontal do rolo (P3), suporte horizontal do rolo (P4), suporte vertical do rolo (L3), suporte horizontal do rolo (P5), suporte horizontal do rolo (P6), suporte horizontal do rolo do vertical do suporte do rolo (P7) (L3), quadro três do encurvamento vazio, sentido de solda, extrusão de cinco rolos, corte da rebarba, suporte do sistema dois da remoção da rebarba, suporte claro de rolamento, sistema de refrigeração, fazendo sob medida o rolo vertical o suporte (DL1), suporte de quatro rolos (F1), suporte de quatro rolos (F2), quadro de 4 rolos (F3), quadro de quatro rolos (F4), turcos dirige (C2), sistema de controlo, etc. elétricos
7, serra fria:
A serra fria é o equipamento chave na tubulação da produção, e usou-se para cortar precisamente automaticamente todos os tipos do tubo do quadro. Referindo-se a usar o sistema de controlo do STD e o sistema exatos altos da maquinaria, esta unidade tem a boa precisamente vantagem da dimensão, e vantagem de transferência da maquinaria a melhor, assim rapidamente a capacidade e o processamento exato, sem rebarba é esta vantagem da unidade.
Tamanho da tubulação |
30x30-100x100mm 30x40-40x100mm |
PESO da tubulação | 1.5-4.0mm |
Comprimento de corte fixo | 4~12m |
Cortando a precisão | 0~3mm |
Motor do corte da lâmina de serra |
Motor 22kW da conversão de frequência grupos 1 |
Motor de comando do transporte | Motor 22kW do saque |
Motor de alimentação | Motor 5.5KW do saque |
Cortando a velocidade | Max.80m/minuto |
Tubo que aperta o tipo | Pneumático |
8, rolo:
Material: Cr12Mo1Vi1 de grande resistência, boa resistência de abrasão
