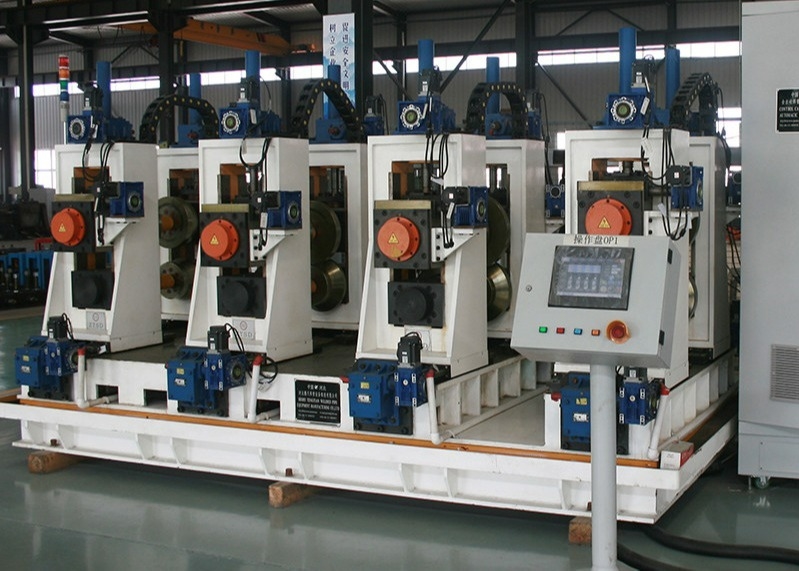

Velocidade 0-80m/min Máquina de moinho de tubo soldado 30x50mm Totalmente Automático de Curvatura a Frio Erw

Velocidade 0-80m/min Máquina totalmente automática de dobra a frio 30x50mm Erw Soldado

Informações sobre o produto

Este equipamento é a nossa empresa, a fim de atender aos requisitos do mercado internacional, de acordo com a nossa empresa LW série unidade combinada com FF tecnologia de formação,desenvolveu a linha automática de moagem de tubos quadrados e retangulares.

As principais características do equipamento

• Em um período de tempo muito curto para terminar o ajuste do rolo, extrema reduzir o tempo de mudança do rolo quando substituir os produtos, melhorando assim a eficiência e reduzir o custo produtivo;

• Devido ao equipamento adota um conjunto de molde combinado, produzindo as diferentes especificações do tubo, só precisa de ajustar,não precisa de mudar,a taxa de economia de rolos acima de 90%,reduzindo assim o custo do rolo;

• Devido ao equipamento adota o motor de ajuste automático,diminuição do número de trabalhadores,reduzir os custos de mão-de-obra, diminuiu a intensidade de trabalho dos trabalhadores, melhorou o ambiente de trabalho dos trabalhadores;

• A operação do equipamento é simples, basta saber o tamanho e a espessura da parede dos tubos na produção, em seguida, introduzir na interface, ele fará o ajuste automaticamente,Assim, níveis mais baixos de requisitos técnicos do pessoal de depuração.

• Com ajuste automático, diminuiu a entrada de ferramentas e danos ao equipamento ao mudar o rolo, melhorar a vida útil do equipamento.

• Devido à estrutura do rolo composto, o ponto de contacto entre o rolo e a fita, em vez do contacto de linha original, reduz o desgaste do rolo e melhora a vida útil do rolo.

• Pode produzir uma certa especificação de abertura de aço de dobra a frio, como aço de secção U,C, etc., largura e altura do produto podem ser ajustados infinitamente.

A gama de produção de equipamentos

O equipamento consiste nas seguintes partes:

Decoiler hidráulico de mandril único

O descolador é constituído principalmente por uma base, um sistema hidráulico, um travão hidráulico, um sistema de aumento de cabeça de cone, um sistema hidráulico e um tipo de travão em cantilever, um tambor único, uma cabeça cónica, uma cabeça em linha, um sistema hidráulico, um sistema de travagem hidráulico, um sistema de travagem hidráulico, um sistema de travagem hidráulico e um sistema de travagem hidráulico.travão hidráulico.

Retalhador de extremidades

Esta unidade é utilizada principalmente para conduzir a nova alimentação da cabeça de aço da bobina para a unidade de aplanamento após a unidade de descolagem trazer a bobina para o local de trabalho.

Potência do motor elétrico:1.5KW

Pressão de processamento:7Mpa

Redução da velocidade: BW17-4

Aplanador

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Nível do nivelador e capacidade de prensagem:

o rolo de aplanamento e prensagem Dia:Φ180

rolos de nivelamento Dia:Φ120

Velocidade do nível de aplanamento:11m/min

o estilo da velocidade de regulação: nenhum grau da velocidade de regulação

Estilo de estrutura:pressão e transporte, unidade de nivelamento de cinco rolos

Estilo para cima e para baixo: sistema hidráulico

largura do aplanador: 100-480 mm

espessura do aplanador:2.0-6.0 mm

pressão de funcionamento do cilindro hidráulico:7Mpa

Potência do motor eléctrico:22KW

ACuttin extratômicoG & Máquina de solda

A máquina de corte e soldagem automática é usada para cortar as extremidades irregulares das tiras e, em seguida, conectar as tiras por soldagem.

Acumuladores horizontais em espiral

Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.

Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.

(2) Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.

(3) Dispositivo de material de saída: incluir um quadro, rolos de orientação, rolos de orientação de posição alta ou baixa.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.

(4) Parâmetros técnicos:

Estilo de trabalho: círculo fixo

Vantagem: mais material de armazenamento, sem atropelamento da superfície de aço.

espessura da bobina de aço:2.0-6.0 mm; largura: 100-480 mm

Velocidade de marcha do material transportador:Vmax=120m/min

pressão do óleo hidráulico:7Mpa

Potência do motor eléctrico direto da prensa e do carregador:45KW

motor elétrico do quadro do acumulador: 90 kW

Moinho de moldagem e dimensionamento

É constituído por um rolo de alimentação, um dispositivo de centralização automática, um suporte de nivelamento passivo, um suporte de rolagem horizontal (P1), um suporte de rolagem vertical (L1), um suporte de rolagem horizontal (P2), um suporte de rolagem vertical (L2),Estabilizador de rolamento horizontal (P3)"Sistema de rolagem horizontal (P4) ", "Sistema de rolagem vertical (L3) ", "Sistema de rolagem horizontal (P5) ", "Sistema de rolagem horizontal (P6) ", "Sistema de rolagem horizontal (P7) ", "Sistema de rolagem vertical (L3) ", "Tres quadros de curvatura vazia",direção de solda, cinco rolos de extrusão, corte de borra, sistema de remoção de borra dois suportes, suportes de luz rolante, sistema de arrefecimento, dimensionamento de suportes de rolos verticais (DL1), quatro suportes de rolos (F1), quatro suportes de rolos (F2),Quadro de quatro rolos (F3), quadrangular (F4), cabeça turca (C2), sistema de controlo eléctrico, etc.

Serra a frio

A serra a frio é o equipamento chave no tubo de produção, e é usado para cortar com precisão todos os tipos de tubo do quadro automaticamente.,Esta unidade tem a vantagem de dimensão precisa e a melhor vantagem de transferência de máquinas, portanto, a capacidade rápida e o processamento preciso, sem Burr é a vantagem desta unidade.

Rodas

Material: Cr12Mo1Vi1 Alta resistência, boa resistência à abrasão
