Linha de produção soldada de alta frequência da tubulação HG17
A linha de produção soldada de alta frequência da tubulação HG17 é projetada produzir as tubulações soldadas da tubulação redonda 14mm-17.3mm, da espessura 2mm, e das tubulações deformadas do tamanho correspondente. Adotando o projeto da passagem do rolo, a linha de produção pode fabricar as tubulações de aço soldadas com a boa qualidade que faz à máquina e montagem da elevada precisão.
De acordo com a diretriz de projeto de melhorar o caráter & o ambiente de funcionamento e a segurança & de produzir o caráter, reduzindo o custo do rolo para garantir a eficiência elevada, a linha de produção HG17 adota o estilo do furo do dobro-raio do projeto.
(1) conformando-se ao padrão YB189-64
material (de 2): Da baixa liga aço estrutural do baixo aço carbono e
(3) propriedades mecânicas: σb≤520Mpa, σs≤365MPa
(4) larguras da tira: 45-55mm
espessura da tira (de 5): 2mm
(6) diâmetro interno das bobinas: φ480~φ520mm
Diâmetro exterior das bobinas: φ1000~φ1800mm
Peso da bobina: ≤1.5T
(2) fixou o comprimento de corte: 4-12m
precisão do Tubulação-corte (de 3): 0-3mm
1 | Poder | Fonte de energia | 380V/50Hz/3phases |
2 | Água refrigerando da circulação | Fluxo | T/h 15T/h~20 |
Volume da associação | 20m3 | ||
3 | Ar comprimido | Fluxo | 5m3/min |
Pressão | cm2 3~5kg/ |
‘Processo para a linha de produção
O → espiral →Horizontal →Cutting do → da bobina e de solda desenrolando-se de carregamento que forma, HF do acumulador que solda, Deburring, refrigerando, fazer sob medida, endireitando o Frio-corte de →STD considerou o armazenamento de embalagem →Transmitting do → do →
‘Parâmetros de cada máquina
1, Uncoiler
O uncoiler é da estrutura de mandrels dobro da expansão e do modilhão. Contém duas porções principais: corpo principal e a base fixa. O corpo principal é equipado com o sistema pneumático para satisfazer as necessidades de expansão, de contratar e de travar dos mandrels.
Há dois mandrels no corpo principal. Cada mandrel consiste nos enlaces da quatro-barra que poderiam se mover radialmente ao mesmo tempo. Os enlaces da quatro-barra em dois grupos são cabidos em dois eixos respectivamente. Posto pelo cilindro do ar, expandem e contratam radialmente. Quando um mandrel se desenrolar, outro nos outros contratos da extremidade para carregar uma bobina nova e para sustentá-la pela expansão, que é cabida então com o braço do protetor no mandrel para impedir que a bobina afrouxe durante se desenrolar. Quando o funcionamento se desenrolando do mandrel no trabalho é terminado, puxe para baixo o eixo de posicionamento do pino e gire o mandrel para 180°manually. Então impulso o eixo do pino de volta a seu entalhe de posicionamento. Agora a bobina nova está na posição de trabalho. Os ciclos repetem desta maneira.
OD da bobina | Φ1000-2000mm |
Identificação da bobina | Φ480-520mm |
Largura da tira | 14-17.3mm |
Espessura da tira | 2mm |
Peso da tira | Max1.5T |
Tipo da expansão | Hidráulico expanda |
Ruptura | Condução pneumática |
a tesoura 2.Automatic e o soldador são usados para cortar as extremidades irregulares das tiras e para conectar então as tiras soldando.
Largura da tira | 14-17.3mm |
Espessura de solda | 2mm |
Cortando o tipo | tesoura automática |
Modelo de solda | soldadura automática |
Pressão hidráulica | 12MPa |
Ciclo de funcionamento | Max.4M |
3, acumulador espiral
Esta unidade é principal inclui no press& leva o dispositivo material, acumulador para montar, leva fora da unidade material, unidade de controle elétrica.
imprensa & para levar o dispositivo material: É principal inclui o quadro, motor elétrico, unidade de freio, circundando o eixo do poder de transferência do sentido do para reduzir a velocidade, pressionar & levar o rolo, sistema de ar da pressão do rolo do guia, unidade inspecionada da velocidade; pode fornecer o aço da tira ao acumulador e os tempos médios transferirá para levar a informação da velocidade ao sistema de controlo elétrico, quando nós exigimos a parada levamos o material a esta unidade, parará o rolo ao motor elétrico e o press& leva o rolo material pela ruptura, e igualmente poderia ajustar a velocidade para levar o motor elétrico e a unidade leva a velocidade material.
Quadro do acumulador para montar: inclua o motor elétrico, o quadro, o rolo do círculo íntimo, para fora o rolo do círculo e o rolo de pressão. Pode ser usada ao armazenamento a tira que o material de aço do press& leva a unidade e poderia ser seleccionar do centro envia-fora o rolo material.
Envie-fora o dispositivo material: inclua o quadro, rolos do sentido do guia, rolo do guia para fora do lugar alto ou mais baixo. Pode levar o aço da tira para dar forma ao sistema e para enviar realize a informação material da velocidade ao dispositivo de controle elétrico.
parâmetros técnicos:
estilo de trabalho: diâmetro do círculo da mudança: 2.5M
vantagem: material do armazenamento mais, nenhuma greve para descascar a superfície de aço.
espessura de aço da bobina: 2mm;
largura: 40-54mm
leve a velocidade indo do material: Vmax=200m/min
pressão de óleo hidráulico: 7Mpa
poder do motor diretamente elétrico da imprensa & para levar: 7.5KW
o motor elétrico do quadro do acumulador: 15KW
4, moinhos de formação & de execução sob medida

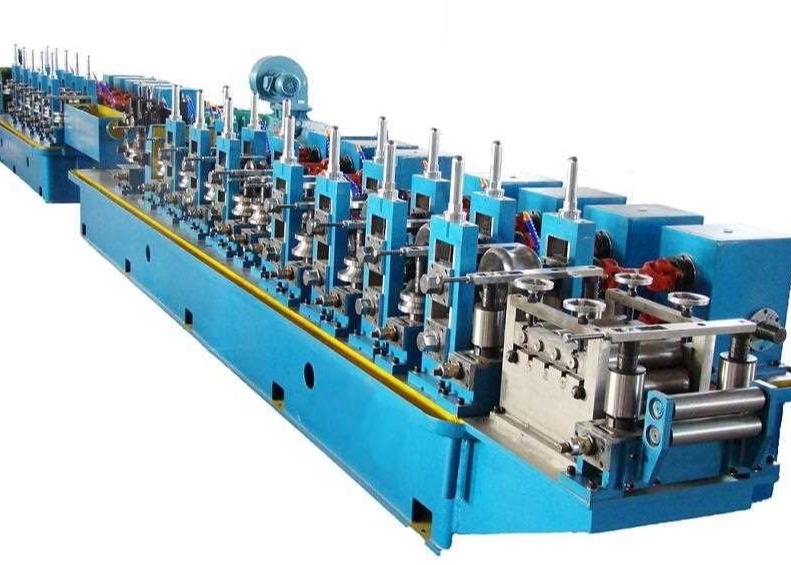

O moinho de formação & de execução sob medida adota o tipo do rolo que forma o princípio e a soldadura de indução de alta frequência. A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e no rolo de formação continuamente para girar e pressionar a tira na forma exigida. Devido à pele e ao efeito kindred, a corrente de alta frequência é concentrada na junção da solda que é aquecida rapidamente e alcança a temperatura de solda. A emenda do tubo é soldada sob a pressão de rolos do aperto. O tubo soldado terminado com a lata exigida do tamanho obtida após refrigerar, a cola e endireitar preliminar.
Formando a tubulação OD. | Tubulação redonda 14mm-17.3mm |
Formando a espessura de parede da tubulação | 2mm |
Formando a velocidade | 30-80m/min |
Número. de suportes de formação, horizontal | 8 |
Número. de suportes de formação, vertical | 11 |
No. de suportes de execução sob medida, horizontal | 5 |
Número. de suportes de execução sob medida, vertical | 5 |
Os turcos dirigem | 2sets |
Diâmetro do eixo e material do suporte horizontal do rolo | Φ55mm, 42CrMo material |
Diâmetro do eixo e material do suporte vertical do rolo | Φ35mm, 42CrMo material |
Cortador de raspagem do departamento | 2 grupos |
Motor principal | grupos 75kW 2 |
5, serra fria
É usado para cortar precisamente automaticamente a tubulação ao comprimento sob a circunstância que a tubulação entregou continuamente do moinho na alta velocidade.
Motor de movimentação: Servo motor 11KW (Japão Yaskawa);
Cortando o motor: 7.5KW frequência variável, Siemens
Motor de alimentação, quilowatt do servo motor 2,2 (Japão Yaskawa)
6. Tabela do rolo, banco & máquina de embalagem
As tubulações terminadas corridas ao longo da tabela do rolo e para ser movido automaticamente no banco. Então a máquina de embalagem simples embala as tubulações na forma do hexágono.
A máquina de embalagem simples contém o recipiente e o equipamento de alinhamento pneumaticamente conduzido.
Motor do banco do rolo: 3KW.
Soldador 7,150KW de circuito integrado de alta frequência
Ⅰ. Parâmetros técnicos
Potência de saída: Pout>150kW
Frequência projetada: f=400~450KHZ
①Parâmetros projetados
②Exigências da distribuição de poder
Ⅱ. Lista de Compoments principal
S/N | Descrição | Especificação | Fabricante |
1 | Placas | Auto-fatura | Mingshuo |
2 | SCR | KP800A/1400V água-refrigerou | Jinzhou Huajing |
3 | Diodo | KP800A/1400V água-refrigerou | Jinzhou Huajing |
4 | Capacitor do filtro | 4700μF/450V | Japão HITACHI |
5 | MOSFET | IXFN38N100 38A/1000V | Alemanha IXYS |
6 | Diodo rápido da recuperação | DSEI2×61-12A 60A/1200V | Alemanha IXYS |
7 | Capacitor do tanque | 0.65μf/500V | Lianfa de Chengdu Maike/Feixing |
8 | Fonte de alimentação do interruptor | 15V | Taiwan MW |
9 | Núcleo magnético da ferrite | Tipo de E | Xi'an Sanlian |
10 | HMI | PWS6600 5,7' ‘ | Alta tecnologia de Taiwan |
11 | reator da Liso-onda | 1000A/2×0.33mH | Mingshuo |
12 | Reator protetor | 200A/200uH | Mingshuo |
13 | Sistema de refrigeração da água macia da circulação | refrigerador da Água-água | Mingshuo |
14 | PLC | S7-200 | Siemens |
15 | Interruptor, relé, contator da C.A. | Grande Muralha | |
16 | Botões, lâmpadas da indicação | Shanghai APTO |
8, rolo:
O material: Cr12 de grande resistência, boa resistência de desgaste
