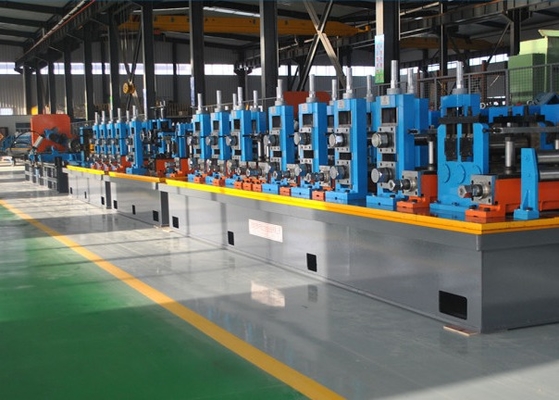

HGQ 76Línea de produção de tubos soldados de alta frequência
I.Introdução geral à máquina
 |
É concebido para a produção de tubos de aço soldados, incluindo tubos redondos, quadrados e deformados.
A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
|
|
Tubo redondo:φ16-76 mm
Espessura:0.7-2,5 mm
Tubo quadrado :20X20-60X60
Espessura:0.7-2.0 mm
|
II - AçõesParâmetros e especificações principais:
| (a)Materiais Especificações: |
| Padrão |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
Essas emissões devem ser calculadas de acordo com o método de ensaio. |
| Largura da faixa |
47-240 mm |
| Espessura da faixa: |
0.7-2,5 mm |
| Diâmetro interno das bobinas |
Φ508 mm |
| Diâmetro externo das bobinas |
Φ1300 φ1760 mm |
| Peso da bobina |
≤ 3,5 T |
| (2)Especificação do tubo |
| Diâmetro do tubo |
Tubo redondo:φ16-76 mm Tubo quadrado :20X20-60X60
Espessura:0.7-2,5 mm 0,7-2,0 mm
|
| Duração |
6m |
| Precisão de corte de tubos |
0-6 mm |
| Velocidade de formação |
Max 80m/min (dimensão e espessura máximas não podem ser superiores à velocidade máxima) |
| (3)O comprador deve autoabastecer-se |
| Loja de trabalho |
60x6m, H>5m ((guindaste para o solo) |
| Potência |
Aproximadamente 450 kW 380V/50Hz/3fases |
| Circulação de água de arrefecimento (todo o sistema) |
Fluxo:20T/h 30 T/h
Volume da piscina: 30 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
| Cabos |
Todos os cabos fora da minha máquina, você compra depois de reparar a máquina. |
III. AParâmetros e especificações de cada máquina:
(1) Descolador
|
Duplo.Mandrels de expansão e de cantilever
|
1.duploMandrels de expansão e em cantilever.
2- contém duas partes principais: o corpo principal e a base fixa.
3Equipado com um sistema pneumático para satisfazer as necessidades de expansão, contracção e travagem dos mandrels.
4O mandril consiste em ligações de quatro barras que podem mover-se radialmente ao mesmo tempo.
5As ligações de quatro barras em dois grupos são montadas em dois eixos, respectivamente.
|
| OD da bobina |
Φ1300-1760 mm |
| Identificação da bobina |
Φ508 mm |
| Largura da faixa |
47-240 mm |
| Espessura da fita |
0.7-2,5 mm |
| Peso da fita |
Max. 3,5T |
| Tipo de expansão |
hidráulico |
| Paragem. |
Direção pneumática |
| Rotação |
Manual |
|
(2)Tirador e soldador automáticos
|
Máquinas de corte e soldar automáticas
|
Ele é usado para cortar as extremidades irregulares das tiras e, em seguida, conectar as tiras por soldagem.
|
| Largura da faixa |
47-240 mm |
| Espessura da solda |
0.7-2,5 mm |
| Tipo de corte |
Tesoura automática |
| Modo de solda |
Soldadura automática |
| Pressão pneumática |
0.5MPa |
| Ciclo de trabalho |
Max.300 segundos |
|
(3) Acumuladores em espiral
|
|
- Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
- Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
- Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
- Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico
|
| Estilo de trabalho: |
Círculo de mudança |
Velocidade de marcha do material transportador |
Vmax = 240 m/min |
| Vantagem: |
Mais material
Sem greve.
|
Formulário de beliscar |
Pneumático
6Mpa
|
| espessura da bobina de aço |
0.7-2,5 mm |
Diâmetro |
4.2m |
| largura |
47-240 mm |
área de armazenamento |
3.5 m2 |
| Potência do motor elétrico da prensa e do carregador |
AC 11KW |
| motor elétrico do quadro do acumulador |
AC 22KW |
|

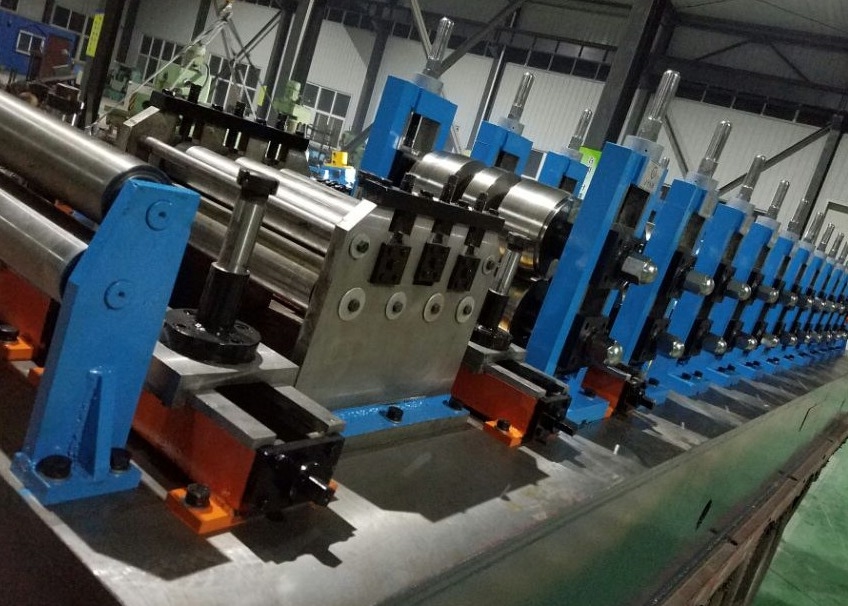

(4) Máquina de moldagem e dimensionamento
|
|
| O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho exigido pode ser obtido após o arrefecimento, dimensionamento e endireitamento primário. |
| Formando o tubo de overdose. |
Tubo redondo:φ16-76 mm
Espessura:0.7-2,5 mm
Tubo quadrado :20X20-60X60
Espessura:0.7-2.0 mm
|
| Velocidade de formação |
30 a 80 m/min |
| Número de suportes de formação, horizontal |
7 |
| Número de suportes de moldagem, verticais |
9 |
| Número de suportes horizontais |
5 |
| Número de suportes de dimensionamento, verticais |
5 |
| Cabeça de Turco |
2 conjuntos |
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ70 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical |
Φ40 mm, material 40Cr |
| Máquina de cortar |
2 conjuntos |
| Motor principal |
160 kW |
|
(5) Serra de corte por computador
Máquina de corte Serra é usado para cortar com precisão o tubo para comprimento automaticamente sob a condição de que o tubo continuamente entregue a partir do moinho em alta velocidade.
| Diâmetro do tubo |
Tubo redondo: 16-76 mm
0.7-2,5 mm
Tubo quadrado:20x20-60x60mm
Espessura:0.7-2.0 mm
|
| Comprimento fixo de corte |
4 a 12 m |
| Precisão de corte |
0·6 mm |
| Motor de corte de lâminas de serra |
AC15kW |
| Motor de condução do carro |
DC22kW |
| Velocidade de corte |
Max. 120 m/min |
(6) Tabela de saída
|
|
1.Os tubos acabados correm ao longo da tabela de rolamento e são automaticamente movidos para o banco.
2A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.
3Motor de banco de rolagem: 3 kW
4Tubo de carga descendente de duas direcções
5Com conversor de frequência para controlar a velocidade de marcha.
|
(7)Rolhas
(8) Soldadora de alta frequência de 200 kW
- Tudo num único modelo
- Tipo de paralelo
(1) Potência de saída nominal: 200 kW
(2) Tensão nominal de CC: UdN=235V
(3) Corrente nominal de CC: 1000 A
(4) Frequência de saída: f=350-420 kHz
(5) Eficiência total: η≈90%
(6) Forma de ressonância: Resonância composta
(7) Forma de saída do reservatório: Não há saída do transformador de solda.
(8) Coeficiente de correcção: 0,5%
(9) Modo de solda: solda por indução
(10) Capacidade de distribuição de energia: 260 kVA
(11) Voltagem de entrada: sistema de fios de três fases 380V/50Hz,3fase 4
(12) Corrente de entrada nominal: I=379A
1.2 Sistema de arrefecimento de água mole (sistema de arrefecimento ar-água)
(1) Pressão da água de trabalho: 0,32Mpa
(2) Fluxo de água de arrefecimento: 25 m3
(3) Capacidade de refrigeração de referência: 60 kW
(4) Configuração padrão (mm):2200×1250×2100
