Proposta técnica e citação
Para
HG 63x4.0mm Linha de moinho de tubos (2.5- Não.)
Eu...Resumo
HG63x4.0 (2.5- Não.)A linha de produção de tubos soldados de alta frequência é utilizada para fabricar tubos de aço soldados de Φ25mm-Φ63mm, tubos quadrados de 20x20-50x50mm, com espessura de parede de 0,8mm-4,0mm.Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país, a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica, mas também prática.
II. A ComissãoFundamentos Condições:
2.1Tubos de aço Especificação
2.11 Tubos redondos: φ25·φ63,5 mm Espessura: 0,8-4 mm
2.12 Tubo quadrado: 20X20-50X50mm Espessura: 0,8-4mm
2.2Fenda aço
2.2.1 Largura da tira de aço: 70 mm-200 mm Espessura da tira de aço:0.8-4mm
2.2.2 bobinas galvanizadas e HRC: δb≤500Mpa σs≤355MPa
2.2.3 Bobina de tira de aço: Diâmetro interno: Φ508 mm (confirmação final do cliente)
Diâmetro exterior: Φ1000mm-2000mm (confirmação final do cliente)
2.2.4 Peso das tiras de aço: Max 4.0T
2.3 Capacidade eléctrica instalada: aproximadamente 650 kW Fornecimento de energia: 380 V, 60 Hz (confirmação final do cliente)
2.4Formação velocidade:Max. 150 m/min
P.S.: Diâmetro máximo e espessura máxima não correspondem à velocidade máxima
2.5 Tamanho de toda a linha: aprox. 80x6m
2.6 Direcção do material de entrada: fornecimento final do comprador
III.O fluxo técnico da produção linha
Descolagem → Cabeça de corte → Soldagem de cabeça-cabeça de aço de tira → acumulador espiral ((fornecimento do comprador)
→ moldagem → soldadura por indução de alta frequência → remoção de borras externas → dimensionamento → pintura de zinco ((fornecimento do comprador)→ Cortar→ terminar →Arramar→Checagem e recolha → Acesso ao Armazém
IV.Composição do equipamento e parâmetros principais de um único Unidade:
- Duplo. Cone Descolagem(com dispositivo de retenção da bobina)
Este equipamento possui dobrado de cone duplo. O abrador de ponta tem rolos de imprensa. A cabeça dos cones de descolagem prende a bobina de aço com a função de cone.Em seguida, o rolo de pressão do abrador final se move para baixo para apertar a bobina de açoO cone de descolagem girando, o peeler de abertura das extremidades balança para cima e perto da bobina. Quando a cabeça da bobina de aço girar para o peeler,
Diâmetro interno da tira de aço: Φ 508 mm (o comprador fornece finalmente)
Diâmetro externo da tira de aço:Φ max=2000mm
Largura da tira de aço: 70 mm-200 mm
Espessura de aço de tira: 0,8-4 mm
Peso máximo da tira de aço: 4,0 T
Expansão hidráulica
Paragem pneumática
2. Máquina de nivelamento de cabeça reta e pinça
Esta unidade é utilizada principalmente para conduzir a nova alimentação da cabeça de aço da bobina para a unidade de aplanamento após a unidade de descolagem trazer a bobina para o local de trabalho.
Potência do motor da cabeça reta: AC1.5KW
Pressão de processamento:7Mpa
A unidade de nivelamento com 2 pinças de rolos e 5 niveladores de rolos.
Diâmetro do rolinho:Ф140mm
Diâmetro do rolo de nivelamento:Ф110mm
motor de compressão e nivelamento:15kw
3.Tesourae Soldadores
Função:
É usado para cortar paralelamente a cauda da fita de aço, que acabou de entrar no acumulador, e a cabeça da fita que sai do desencolador, e depois soldá-los juntos.
Estrutura:
Tesoura hidráulica e soldadura manual Largura da tira de aço: 70 mm-200 mm
Espessura de aço de tira: 0,8-4 mm
Modo de centralização: manual
4.SAcumuladores de piral
|
|
- Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
- Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
- Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
- Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico
|
| Estilo de trabalho: |
Círculo de mudança |
Velocidade de marcha do material transportador |
Vmax = 240 m/min |
| Vantagem: |
Mais material
Sem greve.
|
Formulário de beliscar |
Pneumático
6Mpa
|
| espessura da bobina de aço |
0.8-4.0 mm |
Diâmetro |
4 m |
| largura |
70-200 mm |
|
|
| Potência do motor elétrico da prensa e do carregador |
AC 22KW |
| motor elétrico do quadro do acumulador |
AC 37KW |
|

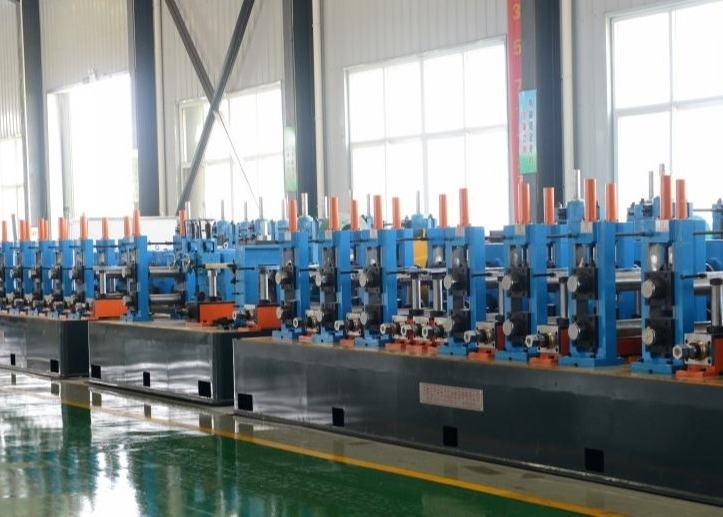

5.Formação e dimensionamento Formar moinhos Secção:
Estabilizadores horizontais: 7 Estabilizadores verticais: 9
Secção de solda:
Guia de rolagem de suporte; Squeeze Roll Stand; Soldadura de raspagem de suporte; Grinding Stand; refrigeração por água
Seção de dimensionamento:
Estabilizadores horizontais: 5 Estabilizadores verticais: 5
Turcos Cabeça:2 conjuntos (4 tipos de rolos)
PrincipalAr condicionadoMotor:Seção de formação: 90Kw 1 Set ((SIMENS);
Seção de dimensionamento: 110Kw 1 Set ((SIMENS)
Principal Redutor:2 conjuntos
Estrutura e desempenho do equipamento
Conjunto de alimentação
Principalmente para o limite superior e inferior da tira de aço, fácil de tira fora do loop suavemente na máquina de formação, evitar tira balançando para cima e para baixo.
É constituído por um par de rolos e por um suportador esquerdo e direito, o material do rolo é Gr15, processo de amortecimento de alta frequência.Dureza de amortecimento HRC58-62,o suporte esquerdo e direito é a estrutura de soldagem de chapa de aço
Máquina de nivelamento passivo de cinco rolos
Principalmente para nivelar a tira de aço, para a tira na máquina suavemente, evitar a tira balançando para cima e para baixo
Usando a estrutura do tipo de rolos superior 2 inferior 3 cinco, os dois rolos acima podem ajustar sozinhos, respectivamente para controlar a distância do rolos superior e inferior, garantir o efeito de nivelamento,Material do rolo de nivelamento Gr15, resfriamento de alta frequência, dureza de resfriamento HRC58-62
Estabilizador de rolamento horizontal
A estrutura de rolos horizontal é o componente chave da fábrica de moldagem e dimensionamento,por meio da tira no billete do tubo e a garantia da precisão do tamanho do tubo de aço é feita por ele
Estabilizador de rolamentos horizontal com estrutura de pórtico, mudança de rolamento lateral
Diâmetro do eixo de rolamento horizontal é Ф80mm(Modelo de engrenagem:para trás# 3516,ex-# 32216)Material 42CrMo; amortecimento de alta frequência.
Método de ajuste para cima e para baixo: manual.
Sob o rolão inferior do rolão horizontal tem almofada de proteção contra sobrecarga, quando sobrecarregado para reduzir os danos do rolão horizontal e rolamento
Proteger o material da almofada é HT200
Aço de rolamento horizontal aumento de rolamento fixa porca de corte final, é vantajoso para a produção de ajuste de material fino
Material de revestimento horizontal da extremidade do rolo do HT200 original, em vez de Q235A, a fim de evitar no processo de utilização posterior, a quebra da tampa final.A fim de evitar a balança e ferro no rolamento, aumentar a vida útil do rolamento, todos os parafusos de ligação do nível normal original para parafusos de alta resistência de 8,8,para garantir que, no futuro, a força e a estabilidade da ligação no processo de utilização a longo prazo.
Quadro e tabela de ligação USES quatro 8.8 parafuso de alta resistência, garantir a estabilidade e precisão do rack no processo de produção posterior
Estabilizador de rolamento vertical
Rodízio vertical é os componentes-chave do molino de formação e dimensionamento, principal ajuda de deformação de rolos horizontais, evitar rebote da tira, absorver parte da borda do alongamento de espera
O suporte de rolagem vertical adota uma operação de ajuste de parafuso único, na mudança de rolo
Diâmetro do eixo de rolamento é Ф50mm, o material é40Cr, apagamento de alta frequência.
Os materiais do rolo vertical adota o aço fundido, com o dispositivo de placa de tensão no rolo vertical, rolo vertical com nojo de ajuste superior e inferior, a altura pode ser "ajustada",Para ajustar a produção de material fino como subir uma colina
Estação de guia de costura de solda
O suporte de guias de costura de solda é principalmente para controlar o tamanho do canto de abertura e a direcção do
Soldar, a soldadura com precisão no rolo de extrusão, para garantir a qualidade da soldadura, estrutura de rolo guia pode ser mais ou menos 20 graus ao longo da rotação do eixo do tubo, ajustar para cima e para baixo, e em torno.
Diâmetro do eixo φ55 ((modelo de engrenagem# 7511)
Estabilizador de rolos de compressão
Squeeze Roll Stand é principalmente para a alta frequência de aquecimento de tubulação billet extrusão em tubulação soldada, é uma parte importante da garantia de qualidade de soldagem,Estrutura do quadro do rolo de extrusão é a mesma do rolo vertical
Compressor de rolos Dia. é Ф60mm(Modelo de engrenagem #7512)Materiais de 40Cr; amortecimento de alta frequência.
Tratamento de condicionamento após torção bruta e, em seguida, acabamento da torção, após acabamento da torção, tratamento de apagamento de alta frequência, moagem após apagamento de alta frequência
Remova o dispositivo de barragem externa
É usado para raspar a costura da soldagem e remover a erva externa. É composto por dois cortadores para uso alternado. Se um estiver danificado, o outro tomará o lugar para raspar.Os raspadores podem ser ajustados e têm a função de elevação rápida por camHá dois rolamentos de suporte debaixo do apoio da faca, a fim de suportar a sobrecarga de raspagem.
Refrigeração por água
É utilizado para arrefecer a área de solda para garantir que o tubo de aço seja endireitado com precisão.
Máquina de dimensionamento
Dispositivo de endireitação áspero(cabeça de peru)
Outro nome é Turks cabeça e declarado na última parte do moinho de dimensionamento, é usado para estripar tubo direto grosseiramente.É composto por dois conjuntos de quatro-roller endireitação e cabeça pode girar e ajustar para a direita e esquerdaUtiliza um caminho de três pontos para tubos de aço retos.
Montagem do eixo cardano
Ele é usado para conectar caixa de velocidades e rolando horizontal stand, ele também conecta caixa de velocidades principal e
A caixa de engrenagens de extensão adota uma caixa de engrenagenseixo de transmissãoÉ mesmo.benefíciopara utilização, manutenção, alteração e correspondência, também possui função de salvaguarda de sobrecarga para suporte horizontal.
Caixa de velocidades de redução
Cada redutor consiste em um par de engrenagens de arco espiral e dois em engrenagens cilíndricas.baixo custo de manutenção e substituição. Material de engrenagem esquemática:20CrMnTi
6.Serra a frio- O quê?
| |
É utilizado para cortar automaticamente o tubo para comprimento com precisão, sob a condição de que o tubo seja continuamente entregue da fábrica a alta velocidade.
| Motor de tração |
Servomotor de 15 kW (Japão Yaskawa); |
| Motor de corte |
22 kWfrequência variávelSiemens.
|
| Motor de alimentação |
Servo motor de 4,4 kW (Japão Yaskawa)
|
| Modo de serra de alimentação |
Pneumático |
| Duração fixa |
6 a 15 m |
| Precisão de comprimento fixo |
± 2 mm |
| Velocidade máxima |
150 m/min |
|
7.Rolo de saídaTabela (22(m)e dispositivo de inversão de tubos
| |
É utilizado para transportar tubos após corte por serra a frio.
É constituído por uma máquina elétrica de banco e acionamento. O tubo é transportado para o local de embalado por um rolo redondo e, em seguida, começará a coletar.
|
8.GMédico geral40- Está bem.WEstado sólido Alta frequência Soldadores
Fabricante: Sanzheng
Descrição do equipamento
1.1Parâmetro técnico de 400kWSoldador
Eu...Soldador integradoGGP-400/0.3-CC:
- Potência nominal: 400 kW
- Potência nominal de CC: - Não.d= 400 kW
- Voltagem nominal de CC::UDN= 450 V
- Corrente nominal de CC: IDN= 890A
- Eficiência total: η≥85%
- Potência de saída: Pfora.> 400 kW
- Frequência projetada: f=250~300kHz
- Inversor MOSFET: 100kW×4
- Cabo de entrada de linha: 185 mm2×2 pc/fase
WRefrigerador de água:
- Adotar um trocador de calor água-água
- Capacidade de arrefecimento: 140 kW
- Potência nominal da bomba em linha: 7,5 kW
- Fluxo de trabalho da bomba em linha: 50 m3/h
- Elevação da bomba em linha: 32 m
- Volume do reservatório de água mole: 0,55 m3
- Área do trocador de calor: 15 m2
- Temperatura de entrada da água de circulação externa: ≤ 35°C
- Pressão de entrada de água: 0,25 ≈ 0,45 MPa
