Moinho de tubos soldados de alta frequência HGF 150X10 7.5" Hf Moinho de tubos soldados 70x70-150x150mm

Eu... PRoduce visão geral

HG254 linha de produção de tubos soldados de alta precisão de alta frequência é principalmente parao tamanho do tubo quadrado70x70-150x150mm,,espessura é de 2,0-10,0 mm. produziro tubo redondo de89-190mmcom uma espessura de 2,0-10,0 mm,o tamanho do tubo quadrado70x70-150x150mm,,Esta linha de produção equipamento de cada unidade, uso completo do equipamento similar doméstico e estrangeiro, design inovador, controle completo com PC ou controle de computador,tecnologia avançada, conveniente operação e manutenção, e alcançou o nível internacional no início dos anos 90, para o nível líder doméstico.

• Matéria-prima,Fproduto acabado,Processos, eUPerfil de configuração ser

1.:Condições das matérias-primas

(1)Lanças de aço laminadas a quente ou a frio (conforme GB700-88, GB1591-88)

(2)δs Ponto de rendimento ≤ 345Mpa, δb Resistência à tração ≤ 610Mpa

(3) Espessura da fita:

1) Espessura do tubo redondo:20,0-10,0 mm

2) espessura do tubo quadrado 2,0-10,0 mm, espessura do tubo retangular 2,0-10,0 mm

(4) Largura das tiras de aço: 280-600 mm ((± 0,2 mm)

(5) Diâmetro interno da bobina de aço: Φ508 mm ~ Φ760 mm(o comprador confirma finalmente)

(6) Diâmetro da bobina de aço: Φ1200-Φ2000mm(o comprador confirma finalmente)

(7)Peso máximo da bobina:15,000Kg

2.PFaixa de tamanho

(1)OD:

1) tubos redondos: φ89-φ190 mm,

2) tubo quadrado: 70X70-150X150mm,

(2) Espessura do produto:

1) tubo redondo:20,0-10,0 mm

2) tubos quadrados e retangulares:20,0-10,0 mm

(3) Comprimento:6-15M

(4)Velocidade: 20 a 50 m/min

3.Pprocesso de rodução

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.PPrecisão do produto:

Tolerância do diâmetro de saída do tubo: ± 0,1 mm

5.Potência da soldadora HF:

600 kW

Introdução do equipamento principal

1.Lcarro de condução

O carro de carregamento é utilizado para fazer a bobina de aço da posição de carregamento para descarregador.para que o buraco interno da bobina de aço seja definido com precisão no mandril do descolador, a tensão do descolar, empurrar de volta para a posição original.

2.Com um mandril hidráulicoDescolagem

(1) Estrutura: Descolador hidráulico de mandril

(2) Especificação

3.SMáquina de cabeça de tracção

O equipamento é utilizado para a tira de aço de chumbo em nivelador suavemente.

Há braço de pressão, composição cabeça de pá, tipo gantry, para cima e para baixo descolar

4. PMáquina de nivelamento de polegadas

(1) Esta máquina é utilizada para nivelar a cabeça e a extremidade da tira de aço, facilitando o corte e a solda.

(2) Motor de nivelamento: 15 kW

(3) Diâmetro do rolo: Φ210x900mm, material do rolo: 40Cr,

(4) Diâmetro do rolo de nivelamento: Φ160x900 mm, material do rolo: 40Cr,

(5) Largura do nivelamento: 280-600 mm

(6) Espessura de pinça/nivelação:20,0-10,0 mm

(7) Velocidade de aperto / nivelamento: 0-11M/min

5. De potência superior a 1000 W Tesoura e soldadora

(1) Utilização para cisalhar e soldar a cabeça e as extremidades das tiras de aço, garantindo o produto contínuo da fábrica de tubos.

(2) Espessura das tiras de aço: 2,0-10,0 mm

(3) Largura das tiras de aço: 280-600 mm

(4) Força das tiras de aço:

Δs Ponto de rendimento ≤ 345 Mpa δb Resistência à tração ≤ 610 Mpa

(5) Tipo de corte: hidráulico

(6) Tipo de compressão: hidráulica

(7) Tipo de solda: solda por movimento motorizado

(8)Marca: soldadora de CO2 de shanghai

(9) Pressão de trabalho hidráulica:10Mpa

(10) Material da lâmina: H13

6.Hacumulador horizontal

(1) Esta máquina está situada entre a soldadora de cisalhamento e a máquina de moldagem (moldadora de dimensionamento de forma), destinada a ser utilizada após o esgotamento de um rolo de tira de aço, antes da próxima tira de rolo, já preparada a partir do desenrolar,tempo de corte e soldadura para garantir que o anfitrião (formando dimensionamento fábrica) produção contínua e armazenar suficiente aço de tira.

(2)Marca do motor: WANGPAI

(3) Esta unidade inclui principalmente:emDispositivo de pressão e transporte de material,Reunião do acumulador,Unidade de material transportável,unidade de controlo elétrica.

1)PDispositivo de ress & transporte de material

Dispositivo de material de pressão e transporte: inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção circular da velocidade de redução, rolos de pressão e transporte,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.

2) Montar o quadro do acumulador

Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.

3)Dispositivo de material de envio

Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.

(4)SPecificação:

1) Diâmetro: 12000 mm

2) Espessura da bobina de aço2.0-10.0 mm; largura:280-600 mm

3) Velocidade de marcha do material transportador:Vmax=100-120m/min

4) Potência do motor de alimentação: DC 90kw Z4-200-31 (fabricante:WANGPAI)

5) Potência do motor do corpo do acumulador: AC 11KWX16

6) Duração de armazenamento: 500-1000M

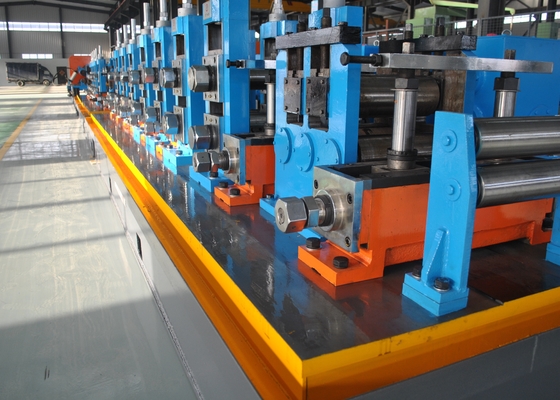

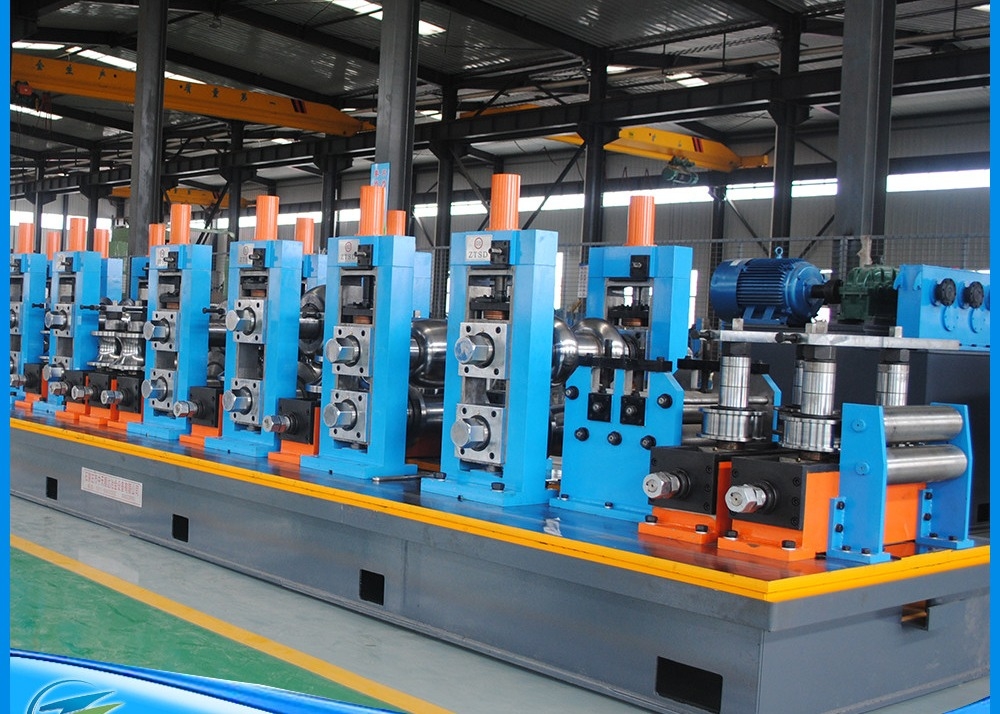

• Fmoinho de moagem e dimensionamento

1)Formação bruta(Desclassificação, Aglomerado)

Alimentação de rolos planos, alimentação, alimentação, cinco rolos de nivelamento passivo,Hhorizontal,Hhorizontal, Vertical, Hhorizontal, Vertical,Hhorizontal, Vertical, Vertical, Vertical

2)Formas refinadas (Fin-pass)

Hhorizontal, Vertical,Hhorizontal, Vertical,Hhorizontal, Vertical

3)Tabela de trabalho de solda

Guia de rolagem, Quatro rolos de compressão, raspagem mecânica, rolos de polimento.

4 Cágua da superfície

5)Máquina de dimensionamento

Vertical,SIX suporte universalSr. Presidente,TColoca a cabeça do peru

8.Serra de moagem

1.1Material do tubo:Q235,Q355

1.2Ronda: 89-190 mm, espessura:2.0-10 mm

Quadrado: 89-190 mm,espessura:2.0-10 mm

1.3 Velocidade máxima da linha: 50 m/min (Longo de corte é de 9 m, a OD do tubo é de F70 mm e a espessura da parede é de 3,0 mm).

1.4 Direção de produção da tubulação:

1.5Alta da linha:

A altura do piso até ao fundo do tubo: mm

A altura da superfície da parte de dimensionamento, que deve ser instalada no dispositivo de medição da velocidade, até ao fundo do tubo:

Dimensões do local onde será instalado o rolo de medição da velocidade:

1.6 comprimento de corte de tubos: 6000-15000 mm

1.7 Precisão de corte: ±2 mm (Requisito de instabilidade da velocidade da linha para laminadores≤2%)

1.8Quantidade de borbulhas: Max: 0,2 mm

2.1 Adotar servomotores.

10.600kwHSoldador de alta frequência:sAnzheng)

Lista de abastecimento
