ZTL-13X1600 LINHA DE FLADOR
Parâmetro técnico principal
1. Especificação do material
Largura da bobina 600-1600mm
Peso da bobina ≤35 t
Diâmetro interno φ610/φ760mm
Diâmetro externo φ1500-15200mm
2. Especificação de produto acabado
Número do slitter (vantagem excluída)
Diâmetro interno φ610/φ760mm Peso da bobina 35T
Diâmetro externo φ1500-15200mm
Precisão de largura ± 0,15 mm (espessura 0,75-3,0) ± 0,20 mm (espessura 4-13) Precisão da reviravolta ≤5%板厚 Espessura da placa
nova lâmina ou lacuna de lâmina adequada
3. Velocidade do slitter 10-40m/min
4. Dados de equipamentos
(1) Poder
Tensão 380V
Frequência 60Hz
Energia instalada aprox.350kW
(2) energia aérea
Pressão 0,4-0,8MPa
Demanda de ar 3m3/min (estado de compressão)
(3) Direção da linha Face o console da operação, da esquerda para a direita (o cliente escolheu)
5. pintura de acordo com o requisito do comprador
Composição do equipamento 1600x13
| |
Não. |
Nome |
Quantidade |
Observado |
|
| |
1 |
Carro de carregamento da bobina |
1 |
Definir |
|
|
| |
2 |
Desenrolar |
1 |
Definir |
|
|
| |
3 |
Dispositivo principal de pressão |
1 |
Definir |
|
|
| |
4 |
Cramp & Leveler
|
1 |
Definir |
|
|
| |
5 |
Cutter cruzado |
1 |
Definir |
|
|
| |
6 |
|
Rolo vertical central |
1 |
Definir |
|
|
| |
7 |
cortador de disco |
1 |
Definir |
|
|
| |
8 |
Rewinder de borda |
1 |
Definir |
|
|
| |
9 |
Painel vire o acumulador |
|
|
|
|
| |
10 |
dispositivo de extensão |
|
|
|
|
| |
11 |
Polina |
1 |
Definir |
|
|
| |
12 |
Descarregar o carro da bobina |
1 |
Definir |
|
|
| |
13 |
sistema hidráulico |
1
|
Definir
|
|
|
| |
14 |
sistema elétrico |
1
|
Definir
|
|
|
| |
15
|
Parafusos e acessórios de ancoragem
|
1
|
Definir
|
|
|
Descrição da estrutura do equipamento
1Carro de carregamento:
1.1 Rack de armazenamento:
Função: Armazene temporariamente a fita e a bobina para entrada contínua na unidade. Coloque a bobina no rack de preparação de material com um guindaste e transporte a bobina para o desenrolar por um carrinho.
Requisito de habilidades:
Armazenamento de fita e carretel: 2 grupos
Diâmetro externo da bobina: φ1500 ～ φ2200 mm
Largura do rolo: 600 ～ 1600mm
Peso máximo de rolo: 35 t
1,2Carro de carregamento:
Função: Usado para preparar bobinas de tira e enviar as bobinas para o centro do decomato.
Estrutura: é composto por corpo do carro, dispositivo de caminhada, dispositivo de elevação e dispositivo de transmissão.
Requisito de habilidades:
Diâmetro externo da bobina de aço: φ1500 ～ φ2200 mm
Diâmetro interno: φ610, φ760 mm
Largura: 600 ～ 1600 mm
Velocidade de viagem de carrinho: ～ 5 m/min
Distância de viagem do carrinho: ～ 6m
Potência do motor de transmissão: AC3 KW
Diâmetro do cilindro hidráulico de elevação × AVC: φ220 × 900 mm
Sistema hidráulico Pressão de trabalho: 8-10 MPa
Pushamento superior: 37T (10MPa)
Peso máximo de rolo: 35 t
2,desenrolar:
Função: é usado para transportar a bobina de aço, a bobina de aço rotativa coopera com o rolo de pressão reta e a pá para desmontar a bobina de aço. Alinhe o centro da bobina de aço com a linha central da unidade. O decomínio possui um dispositivo de micro-freio para impedir que a bobina apareça e afrouxando durante o desligamento de emergência. Quando o carro em enrolamento transporta a bobina de aço para o centro do desenrolar, as cabeças afuniladas esquerda e direita do suporte do desenrolar e prender a bobina de aço e, em seguida, o motor do desenrolar coopera com o rolo de pressão e a lâmina para abrir a bobina de aço e enviar a cabeça da tira de aço para a pinça. No nivelador, depois que a correia de aço é alimentada no nivelador de pinça, a embreagem do desenrolar é aberta e os freios de dispositivo de micro-freio. Se o centro da tira de aço não coincidir com a linha central da unidade depois que a tira de aço entrar no nivelador de pinça, as cabeças afuniladas esquerda e direita do desenrolar podem ser movidas para a esquerda ou direita para alinhar o centro da tira de aço à linha central da unidade. As cabeças afuniladas esquerda e direita do decomínio também podem se mover para a esquerda ou direita com uma única cabeça.
Estrutura: Dispositivo transversal esquerdo e direito de cone duplo, caixa da cabeça de cone dupla, dispositivo de freio micro, dispositivo de transmissão e base.
Requisito de habilidades:
Diâmetro externo da bobina de aço: φ1500 ～ φ2200 mm
Diâmetro interno da bobina de aço: φ610, φ760mm
Largura: 600 ～ 1600 mm
Espessura: 4 ～ 13mm
Modo de movimento da cabeça do cone: unidade hidráulica
Diâmetro do cilindro hidráulico móvel da cabeça de cone: φ125/φ90 mm
Formulário da cabeça do cone: expansão e contração hidráulica
Diâmetro do cilindro hidráulico da cabeça da cabeça do cone: φ140/φ100 mm
Motor principal sem solucionamento: AC4KW
Velocidade de desenrolamento: ～ 5,5m/min
Método de frenagem: freio a disco
Modelo de freio: 3 × adh205 freio
Método de abertura e fechamento da embreagem: pressão do ar
Furo do cilindro da embreagem: φ100mm
3, máquina de nivelamento de pitada reta:
3.1,dispositivo de cabeça reta:
Função: O dispositivo de cabeça reta e a pá são combinadas com o decomato para desmontar a cabeça da correia de aço e enviar a correia de aço para a máquina de nivelamento de pinça de cabeça reta. A pá é combinada com o rolo de pressão de cabeça reta para endireitar a cabeça da tira de aço e, em seguida, a tira de aço é enviada para o rolo de pitada, e a pá está do tipo desenfreado.
FORMA ESTRUTURAL: Dispositivo de rolo de pressão da cabeça reta do tipo de pórtica, dispositivo de pá, dispositivo de balanço de pá e outras peças.
Requisito de habilidades:
Largura: 600 ～ 1600 mm
Espessura: 4 ～ 13mm
FORMA DE RECEBELO: Upper Reclowing
Cilindro telescópico de pá: φ110/φ80mm
Cilindro de balanço da lâmina: φ140/φ100mm
Material da lâmina: 50mn
Cilindro de balanço do rolo de pressão: φ125/φ90mm
Formulário de unidade de rolo: Motor hidráulico 1QJM43-4.0
Diâmetro do rolo de pressão: φ320mm
Cilindro de rolo reto: φ125/φ90mm
Dispositivo de lâmina: lâmina vertical
3.2Máquina de nivelamento de pitada
Função: dispositivo de cabeça reta, rolo de pressão e pá, coopere com o decomato para desmontar a cabeça da tira de aço e enviar a tira de aço para a máquina de nivelamento de pinça. O rolo de pinça é pressionado hidraulicamente para fixar a correia de aço e o motor principal é girado para enviar a correia de aço para o rolo de pinça. Depois que a correia de aço entra na máquina de nivelamento de pinça, o rolo de nivelamento é pressionado até uma posição adequada para nivelar a cabeça da tira. Flato e envie a tira de aço para a máquina de soldagem de bumbum e coopere com a máquina de soldagem de bunda de cisalhamento para completar a soldagem de bunda de cisalhamento.
Estrutura: é composto de dispositivo de rolo vertical, dispositivo de rolo de pinça, dispositivo de rolo de nivelamento, dispositivo de transmissão e outras peças.
Requisito de habilidades:
Largura: 600 ～ 1600 mm
Espessura: 3 ～ 13mm
Formulário e pressão do rolo de pitada: tipo de dois roladores, pressão hidráulica
Rolo de pitada pressionando o cilindro: φ14/φ100mm
Aperte o motor principal: AC22KW (regulação da velocidade de conversão de frequência)
Forma de transmissão de rolo de pinça e rolo de nivelamento: totalmente ativo para cima e para baixo
Diâmetro do rolo de pitada × comprimento: φ230 × 1700mm
Material do rolo de pinça: 42crmo
Velocidade ativa de nivelamento de pitada: ～ 7m/min
Rolo de nivelamento Formada e pressionando: Dois três tipos inferiores três rolos, pressionando hidráulico para baixo
Rolo de pitada pressionando o cilindro: φ200/φ140mm
Diâmetro × comprimento do rolo de nivelamento: φ200 × 1700mm
Rolo de nivelamento Material: 42crmo
Roll Hemathing Dirdade e profundidade: HRC58-62, profundidade: 5-8mm
Diâmetro vertical do rolo × altura: φ200 × 300mm
Estrutura do rolo vertical: rolo vertical duplo em forma de I
Rolo vertical Material: 42crmo
Motor de ajuste da largura vertical do rolo: 2 × ac2.2kw
Método de abertura e fechamento da embreagem: pressão do ar
Furo do cilindro da embreagem: φ100mm
4, máquina de corte transversal (cisalhamento hidráulico)
Função: é usado para cortar a cabeça da correia de aço, a estrutura é uma máquina de cisalhamento de guilhotina. A estrutura da máquina de corte transversal está equipada com um dispositivo de ajuste rápido para a folga lateral das lâminas de corte superior e inferior.
Requisito de habilidades:
Ângulo de cisalhamento: 2,5 °
Método de ajuste de reação à lâmina de cisalhamento: ajuste excêntrico de came
O tamanho da reação da lâmina de corte: exibição no mostrador
A faixa de ajuste da reação da lâmina de corte: 0,1 ～ 1mm
Largura efetiva da lâmina de corte: 1700mm
Corte Tamanho da seção da lâmina: 850 × 140 × 35mm
Espessura de corte: 4 ～ 13 mm (Q355)
Material de lâmina de corte: 6crw2si
Furo do cilindro de cisalhamento hidráulico: φ320/φ180mm
Pressão hidráulica de cisalhamento: 8 ～ 12MPa
Formulário de corte: corte superior
- Rolo neutro
Função: impedir que a tira funcione, com a função do ajuste de centralização e largura. Esta máquina é aberta e fechada à esquerda e direita pelo rolo vertical acionado pelo cilindro de óleo, de modo que o aço da tira entre no disco cisalhando suavemente e não se desvie durante o processo de corte.
Estrutura: é composto por um dispositivo vertical acionado por motor, um dispositivo de rolo de NIP e outras peças.
Requisito de habilidades:
Faixa de ajuste da largura: 600 ～ 1600mm
Cilindro de ajuste da largura de aço de aço: φ125/φ90mm
Diâmetro vertical do rolo × altura: φ200 × 240mm
Estrutura vertical do rolo: rolo vertical duplo
Rolo vertical Material: 42crmo
Diâmetro do rolo de transição central vertical × altura: φ160 × 200mm
Modelo de rolo vertical Cilindro da frente e traseiro do retalho: φ63/φ45mm

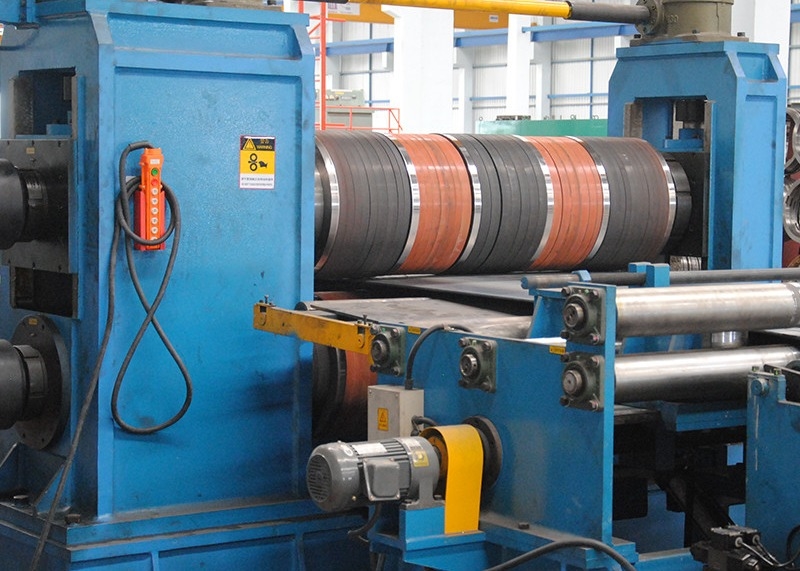

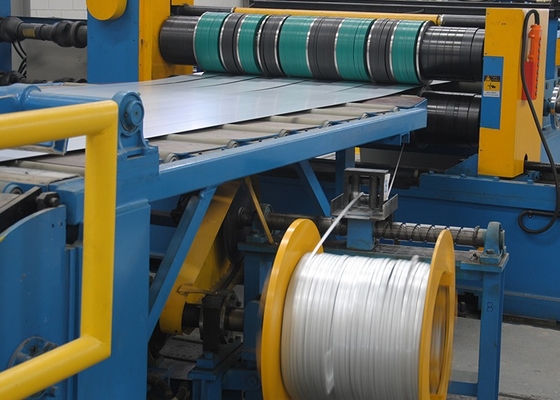

6, cortador de disco
Função: Esta máquina é um dos equipamentos principais da unidade de corte. Seu objetivo é cortar bobinas de aço de banda larga em bobinas de aço de faixa estreita de diferentes larguras e fornecer espaços em branco necessários para unidades de tubos soldados, unidades de flexão a frio etc.
Estrutura do equipamento: é composto de corpo de cortador de disco, dispositivo de transmissão e assim por diante. O corpo do cortador de disco é composto por três arcos, o que pode fornecer suporte muito confiável.
Requisito de habilidades:
Diâmetro do eixo do cortador: φ360mm
Material do eixo da ferramenta: 42crmo
Taridade e profundidade do eixo do cortador de extinção: HRC58-62, profundidade: 5-8mm
Especificações da lâmina de cisalhamento: φ360 × φ600 × 30mm
Material de lâmina de corte: H13K
Espaçador: 45#aço
Anel de borracha: poliuretano
Motor principal: DC160KW, 1500r/min (Z4-250-12)
Redutor da superfície de dente dura Modelo: ZSY400-80
Velocidade de cisalhamento: 10 ～ 40 m/min
Acionamento de depressão: Motor de cicloide do pino AC2KW com levantamento de parafuso de engrenagem de vermes
Modelo do eixo Cardan: SWC315DH2
Método de mudança de ferramenta: Arco após os movimentos do cilindro hidráulico
Furo do cilindro: φ110/φ80mm
- Máquina de enrolamento de arestas de resíduos
Função: A máquina é instalada em ambos os lados atrás do cortador de disco e é usada para enrolar as bordas de sucata depois que o cortador de disco é dividido em tiras.
A máquina é acionada por um motor de torque para acionar o redutor a enrolar a borda do resíduo, tornando o uso total da tensão constante do motor de torque para tornar o processo de enrolamento suave. Quando o enrolamento enrolado é concluído, o cilindro lateral que não pode ser retraído e descarrega para realizar a descarga automática.
Requisito de habilidades:
Formulário: Abertura e fechamento hidráulicos da cabeça de cone dupla
Bore do cilindro de abertura e fechamento da cabeça de cone: φ63/φ36 mm
Bore do cilindro da haste de giro: φ50/φ36 mm
Velocidade de enrolamento: 0-50m/min
Diâmetro do carretel de aceitação: φ1000 mm
Potência do carretel de enrolamento: Motor de torque YLJ180-160-4
Largura de crimpagem: ≤Hal da largura e espessura da placa
8, retalhoacumulador
Função: é usado para armazenar a correia de aço e ajustar a diferença de velocidade entre o cortador de disco e a escolaridade.
Requisito de habilidades:
Modo intermediário de giro da ponte: hidráulico
Diâmetro do cilindro hidráulico: φ110/φ80mm
Comprimento e profundidade looper: 6800 × 2120mm
Tamanho do rolo: φ105 × 1700mm
9, dispositivo tensor
Função: é usado para separar a tira de corte e realizar o ajuste da tensão, e o levantamento do palete alimenta a escuridão.
Estrutura do equipamento: é composto por um dispositivo de paletes, um dispositivo de rolo pressionado, um dispositivo de rolo vertical, um dispositivo de separação, um dispositivo de tensão e um dispositivo de alimentação.
Requisito de habilidades:
Motor de ajuste da largura vertical do rolo: 2 × ac2.2kw
Diâmetro vertical do rolo × altura: φ220 × 200mm
Estrutura vertical do rolo: rolo vertical único
Rolo vertical Material: 42crmo
Formulário da estrutura de tensão: os dois primeiros próximos
Diâmetro do rolo de tensão × comprimento: φ250mm × 1700mm
Número de rolos de tensão: 3 rolos
Rolo de tensão Material: 42crmo
Roll Hemathing Dirdade e profundidade: HRC58-62, profundidade: 5-8mm
Redução do rolo de tensão: pressão hidráulica
Pressione o cilindro: φ140/φ100mm
Bore do cilindro de levantamento de aba de alimentação: φ110/φ63mm
Diâmetro do rolo × comprimento: φ250mm × 1900mm
Diâmetro do separador: φ350 × φ190 × 10 (15) mm
Material da folha de separação: 50mn
10, pneforada
Função: A bobina é um dos principais equipamentos da unidade de corte. Ele enrola principalmente a tira depois de cortar uma bobina e fornece a largura necessária da bobina para a unidade de tubo soldada, a unidade de flexão fria etc.
Estrutura do equipamento: Esta máquina é composta por um motor, um redutor, um freio, um dispositivo de rolamento, um dispositivo de sub-rolagem do tipo pórtico, um eixo de crimpagem e um dispositivo de suporte de carretel. O eixo de crimpagem é hidraulicamente expandido, contraído e preso.
Requisito de habilidades:
Diâmetro máximo do carretel: φ760mm
Peso máximo em enrolamento: 35 toneladas
Velocidade de enrolamento: 10 ～ 40m/min
Motor principal para enrolar: DC250KW, 1500r/min
Diâmetro do cilindro hidráulico de expansão e contração do carretel: φ250/φ120 mm
Formulário da mandíbula do carretel: mandíbula mecânica
Diâmetro do cilindro hidráulico do dispositivo rolante: φ125/φ90 mm
Posição de colocação do cilindro de rolamento: ambos os lados da caixa de engrenagens
Diâmetro do cilindro hidráulico de balanço do dispositivo de suporte do carretel: φ125/φ90 mm
Dispositivo de braço de pressão: adota o tipo de pórtico
Cilindro de pressão traseira: φ125/φ90 mm
11, descarregando carrinho
Função: A máquina está instalada sob o carretel da bobina e, juntamente com o dispositivo rolante na bobina, a bobina de aço cortada é descarregada do carretel e enviada para ser levantada pelo guindaste da oficina.
Estrutura do equipamento: composta principalmente por mecanismo de caminhada, suporte, cilindro, trilho de guia, etc. O centro do trilho -guia é definido uma vez durante a instalação. O mecanismo de viagem é acionado por um redutor ciclóide para mover o carrinho, e o flange do cilindro está conectado ao suporte para fazê -lo subir.
Requisito de habilidades:
Velocidade de viagem de carrinho: ～ 5 m/min
Distância de viagem do carrinho: 3,5m
Potência do motor de transmissão: AC3 KW
Diâmetro do cilindro hidráulico de elevação × AVC: φ220 × 900 mm
Sistema hidráulico Pressão de trabalho: 8-10 MPa
Pushamento superior: 37T (10MPa)
Peso máximo de rolo: 35 t
12, Assim,Sistema elétrico e de controle
12.1 Condições ambientais do sistema elétrico
Temperatura ambiente: -10——40ºC
Umidade: 95% sem condensação
Fonte de alimentação: 380/220V
Controle elétrico: sem vibração forte e sem instalação de gás corrosivo
Controle do instrumento: sem radiação magnética forte
12.2 Especificação padrão para sistema elétrico
Cumprir com GB50171 ---- 92 Painel de engenharia de instalação elétrica, gabinete de controle elétrico e especificações de construção e aceitação de conexão do circuito secundário.
12.3 Requisitos gerais de desempenho
O controle elétrico conclui principalmente o controle e o ajuste do processo de toda a unidade e conclui o processo interligado entre o equipamento relacionado na unidade para garantir que todo o equipamento da unidade possa executar ações correspondentes e ordenadas normalmente, correta e precisa, de acordo com os requisitos de produção e processo.
Os componentes elétricos do sistema elétrico adotam produtos com excelente desempenho, e os componentes elétricos avançados e confiáveis, medidores e outros equipamentos que são maduros internos, fabricados no país ou fabricados no país usando tecnologia estrangeira e podem ser comprados internamente são usados no sistema.
12.4 Configuração elétrica:
Governador de DC: Série Continental
PLC: Siemens
Peças de vitalidade de baixa pressão: chint, LG
Botões de operação: chint, LG
Gabinete elétrico: GGD
13, Assim,sistema hidráulico
O sistema hidráulico é composto de estação hidráulica, bloco de válvulas, tubulação etc.
Pressão de trabalho do sistema: 10; 12 MPa
Pressão nominal da bomba de óleo: 16 MPa
Taxa de fluxo: 73,5 l/m para
Médio de trabalho: N46# Oil hidráulico anti-vestuário
Temperatura do óleo de trabalho: 20 ～ 60c ○
Precisão da filtração: 30μm
Pressão de resfriamento da água da estação de bomba hidráulica: 5-8kg/cm2
Fluxo de água de resfriamento: 80 ～ 120L/min
Qualidade de água de resfriamento: água limpa
Temperatura da água de entrada: ≤30 ℃
O sistema hidráulico adota o método de resfriamento de água no verão para atender aos requisitos de operação normal por 24 horas a uma temperatura ambiente de 40 graus; No inverno, possui função de aquecimento elétrico, que atende aos requisitos de -20 graus para operação contínua por 24 horas; Os componentes hidráulicos acima não vazam óleo.
O sistema hidráulico usa componentes hidráulicos de alta qualidade domésticos, e a válvula de controle principal é a Beijing Huade. O sistema hidráulico leva em consideração as características climáticas locais e adota um dispositivo de resfriamento de água.
O tanque de óleo, os oleodutos e as juntas adotam tubos sem costura, e o tanque de óleo possui um sistema de dissipação de calor, que é conveniente para enchimento de óleo e amostragem de óleo.
O suprimento do sistema hidráulico inclui: estação hidráulica, tubulação interna, tubulação intermediária e tubulação a bordo.
Por favor verifique seu email!
