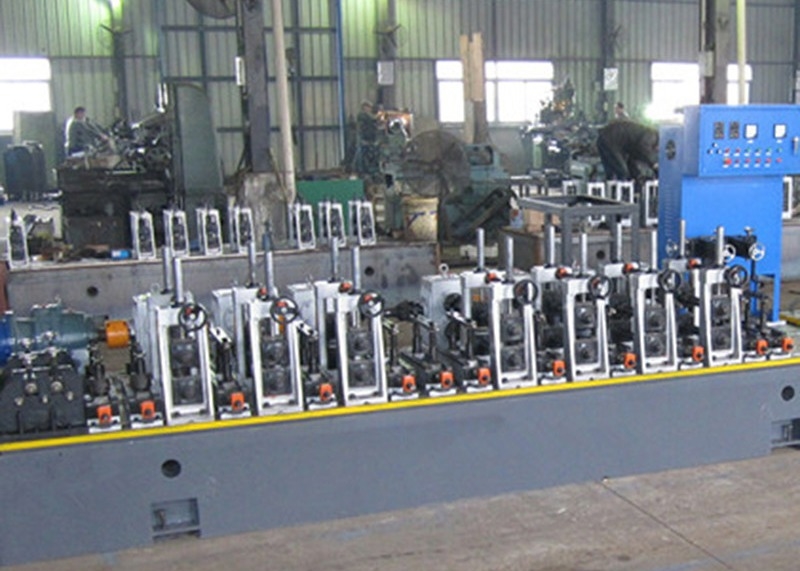

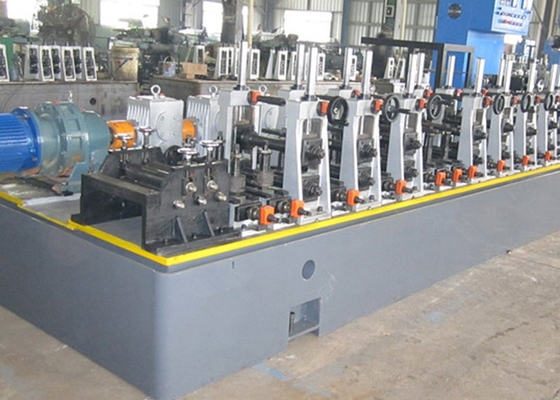

Máquina de moldagem de tubos de 12 mm MS de alta frequência soldada por CNC
A linha de produção de tubos soldados de alta frequência é utilizada para produzir tubos de aço carbono soldados elétricos com um diâmetro de Φ12-Φ60 mm e uma espessura de parede de 0,4-1,8 mm.O equipamento tem alta precisão e boa estabilidadeO equipamento principal é processado pelo centro de usinagem CNC para garantir a precisão de cada parte, de modo a garantir a precisão de toda a máquina e garantir a qualidade do produto.
| (1)Especificações dos materiais: |
| Materiais | Aço carbono |
| Propriedades mecânicas | Δs≤500Mpa δb≤235Mpa |
| Largura da faixa | 36-190 mm |
| Espessura da faixa: | 0.4-1.8mm |
| Diâmetro interno das bobinas | Φ460-Φ520 mm |
| Diâmetro externo das bobinas | Φ1200-Φ1800 mm |
| Peso da bobina | 2.5T |
| (2) Especificação do tubo |
| Diâmetro do tubo | Tubo redondo:φ12-φ60 mm |
| Espessura | 0.4-1.8mm |
| Duração | 6 a 8 m |
| Precisão de corte de tubos | ± 1,5 mm |
| Velocidade de formação | 20 a 120 m/min |
| (3)O comprador deve autoabastecer-se |
| Loja de trabalho | 80x6m, H>5m ((guindaste para o solo) |
| Potência | Aproximadamente 450 kW 380V/50Hz/3fases |
| Água de arrefecimento de circulação (sistema inteiro) | Fluxo:20T/h 30 T/h
Volume da piscina: 40 m3 |
| Ar comprimido | Fluxo:5m3/min 5-7kg/cm2 |
O desencolador é de estrutura de mandrels de dupla expansão e em cantilever.O corpo principal é equipado com sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.
| OD da bobina | Φ1000-1800 mm |
| Identificação da bobina | Φ460-520 mm |
| Espessura da fita | 0.4-1.8mm |
| Largura da faixa | 36-190 mm |
| Peso da fita única | Max 2,5T |
| Tipo de expansão | Expansão hidráulica |
| Paragem. | Direção pneumática |
- AMáquinas de corte e soldar por extrusão
Usado para cortar a parte irregular da cabeça e da cauda da fita, e alinhar a cauda da fita da bobina anterior com a cabeça da fita da bobina seguinte, e soldá-los juntos para alimentar continuamente o loop.
Forma estrutural: cama de soldadura por cisalhamento, dispositivo de alimentação por pinça, dispositivo de dupla centralização, sistema de soldadura por cisalhamento duplo, sistema de placa de corte, sistema de condução da placa inferior de soldadura, etc.
| Largura da faixa | 36-190 mm |
| Espessura da solda | 0.4-1.8mm |
| Tipo de corte | Pneumático |
| Modo de solda | Automático |
| Pressão hidráulica | 8MPa |
| Ciclo de trabalho | Max.300 segundos |
Esta máquina está situada entre a soldadora de cisalhamento e a máquina de moldagem (moldadora de dimensionamento de forma), para ser utilizada após o esgotamento de um rolo de tira de aço, antes da próxima tira de rolo, já preparada a partir do desenrolar,tempo de corte e soldadura para garantir que o anfitrião (formando dimensionamento fábrica) produção contínua e armazenar suficiente aço de tira.
Especificação:
| Estilo de trabalho | Círculo de mudança |
| Velocidade de marcha do material transportador | Vmax = 240 m/min |
| vantagem | Mais material, sem greve. |
| Formulário de beliscar | Pneumático, 6Mpa |
| Diâmetro do acumulador | 4.0 M |
| Potência do motor elétrico da prensa e do carregador | 15 kW |
| motor elétrico do quadro do acumulador | 22 kW |
Disposição da unidade:
1) Parte formadora:
Esta parte é usada para espremer a fita de aço em uma forma específica, deixando um espaço para solda.
2) Soldadora de alta frequência de 250 kW (especial de aço inoxidável):
A soldadora HF é concebida para a soldadura por indução de tubulação de costura reta e para trabalho contínuo.Todo o conjunto de equipamentos alcançar a função de controle de ligação de equipamentos e diagnóstico de falhas por sistema PLC, a estátua de trabalho é observada por um ecrã LCD.
3)Parte de polir:
Esta parte é usada para polir soldagens e é frequentemente usada para tubos finos que não são adequados para arranhões.
Anilhamento:
A parte de recozimento adota um ambiente fechado e é preenchida com nitrogénio para evitar que o tubo se oxide e decolore durante o processo de recozimento.
5)Parte de dimensionamento:
Produto acabado para a forma adequada e endireitar.
| Formando o tubo de overdose. | Redondo: Φ12-60 mm |
| Formação da espessura da parede do tubo | 0.4-1.8mm |
| Velocidade de formação | Max.120m/min |
| Número de suportes de formação, horizontal | 8 |
| Número de suportes de moldagem, verticais | 9 |
| Guia de rolagem | 1 |
| Estabilizador de rolos de compressão | 1 |
| Estacionamento de passar | 1 |
| Poluição | 4 conjuntos |
| Anilhamento | 15M |
| Número de suportes horizontais | 6 |
| Número de suportes de dimensionamento, verticais | 6 |
| Cabeça de Turco | 2 conjuntos |
| Diâmetro do eixo e material do suportador de rolamento horizontal | Φ60 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical | Φ35 mm, material 40Cr |
| Motor principal | 90kw+45kw+45kw |
- Máquinas de perfurar e de cortar
Distância de corte: 6-8 metrosVelocidade linear máxima: 120 m/min.
Precisão do comprimento de corte: ±1,5 mm (flutuação da velocidade da linha não superior a 2%)
Motor motriz: servo de 15 kW
Modo de corte: hidráulico
Motor de estação hidráulica: motor AC de 11 kW
Os tubos acabados percorrem o rolo do Transit e são automaticamente movidos para o banco.
Motor: 3 kW
Comprimento: 18 m
Material: Cr12moV
