Máquina de fabricação de tubos de aço 6m/min

Ponto UmModelo, quantidade e preço.

Ponto dois.Componentes da máquina de fabricação de tubos:

1Descolador: Descolador de via única.

(1) Capacidade de carregamento da tira de aço: 3T.

(2) Mandril de expansão manual.

(3) Largura máxima da bobina: 250 mm

(4) OD máxima da bobina: 1.800 mm

(5) ID da bobina: 350 ~ 510 mm

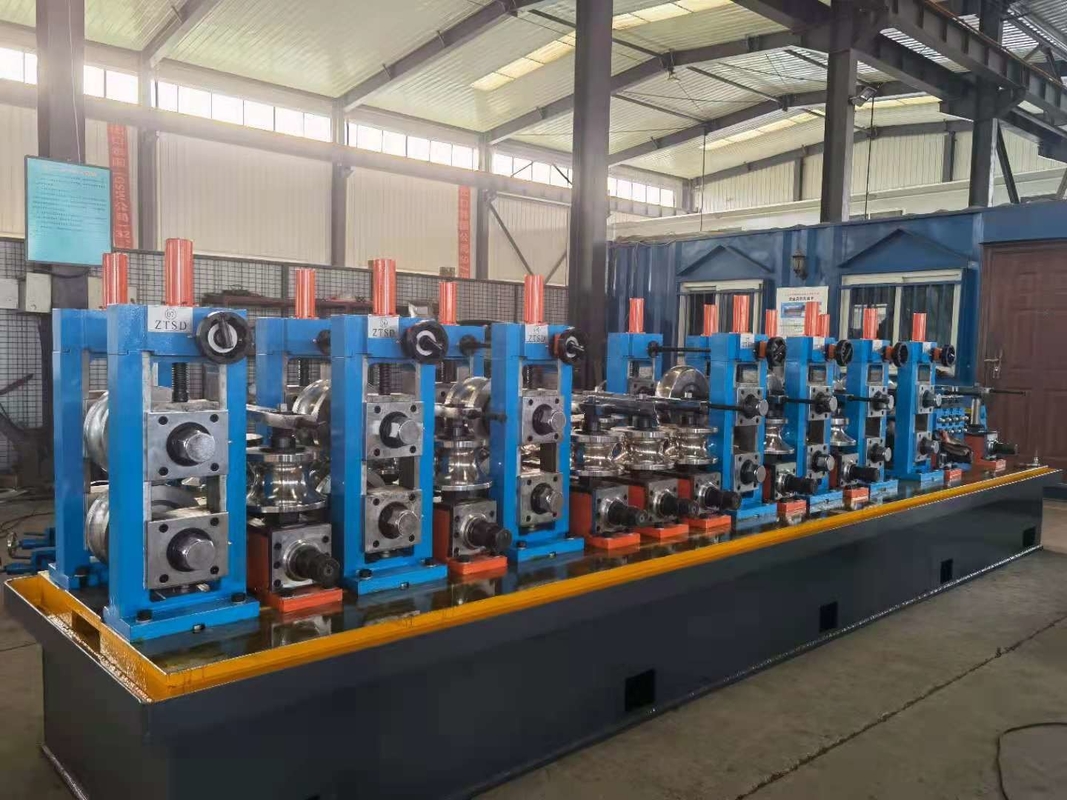

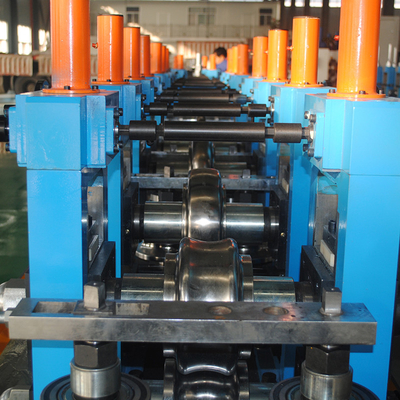

1. Unidade de formação:

(1) Portador de orientação, 1 conjunto.

(2) Estacas horizontais, 7 conjuntos.40Cr, e o eixo é tratado com temperação, apagamento de alta frequência, rectificação precisa, prevenção de ferrugem, o material dos suportes é sãoHT200.

(3) suportes verticais, 7 conjuntos, o material dos eixos verticais é40Cr, e o eixo é tratado com temperação, apagamento de alta frequência, rectificação precisa, prevenção de ferrugem, o material dos suportes é sãoHT200.

(4) O D.O. do eixo horizontal éF50mm, o eixo vertical de overdose éF30 mm.

(5) Caixa de redução de proporção fixa, 1 conjunto.

(6) Cama de máquina, 1 conjunto.

(7) Sistema de ligação universal do eixo de accionamento, 1 conjunto.

(8) Motor Siemens, 1 conjunto.

(9) Rolo de pinças de eixo vertical, 5 peças.

• Sistema de solda:
• Os suportes verticais, 2 conjuntos, o material dos eixos verticais é40Cr, e o eixo é tratado com temperação, apagamento de alta frequência, rectificação precisa, prevenção de ferrugem, o material dos suportes é sãoHT200.
• Soldadura TIG, 1 conjunto.
• Espessura de solda inferior a 2,0 mm.
• Sistema automático de moagem exterior:

• Cabeças de moagem, 3 conjuntos. Direção de perspectiva linear, 2 direções de perspectiva de convecção.
• Motores de moagem, 3 conjuntos.
• Cama de máquina, 1 conjunto.
• Quadros verticais, 2 conjuntos.
• Sistema de arrefecimento, 1 conjunto.
• Tubo de ciclo de água, 1 conjunto.

• Secção de dimensionamento e endireitamento:
• Os suportes horizontais, 4 conjuntos, o material dos eixos horizontais é 40Cr, e o eixo é tratado com temperação, apagamento de alta frequência, moagem precisa, prevenção de ferrugem,o material dos suportes é HT200.
• Os suportes verticais, 4 conjuntos, o material dos eixos verticais é 40Cr, e o eixo é tratado com temperação, apagamento de alta frequência, moagem precisa, prevenção de ferrugem, o material dos suportes é HT200.
• O D.O. do eixo horizontal é Ф50mm, o D.O. do eixo vertical é Ф30mm. A cabeça turca, 1 set, o D.O. do eixo da cabeça turca é 30mm.

• Sistema de transmissão de caixa de redução de proporção fixa, 1 conjunto.
• Cama de máquina, 1 conjunto.
• Sistema de ligação universal do eixo de acionamento, 1 conjunto.
• Motor Siemens Drive, um conjunto.

• Sistema automático de alimentação e corte de serra circular, 1 conjunto.

• Sistema de controlo, 1 conjunto.
• Cabeça de corte de serra circular, 1 conjunto.
• Cortando carrinho, 1 set.
• Unidade de corte de caixa.
• Cama de máquina, 1 conjunto.
• Contador de tubos, 1 conjunto.

• A mesa está esgotada, 1 conjunto.

• Mesa automática, 1 conjunto.
• cilindro, 1 pc.
• Formação de um interruptor, 1 pc.

• Sistema de controlo elétrico:

• Sistema de controlo elétrico da máquina de tubulação, 1 conjunto.
• Botão de parar.

• Classificação das máquinas:

VHVHVHVHVHVHVH QVQVQ HVHVHVH ((TH1)) V

V: Vertical H:Horizontal Q: Grinding Heads TH: Turks Head

PontoTrês.Parâmetros técnicos dos moldes de rolamento da máquina de tubos:

(1)Material: Parâmetros técnicos dos moldes de rolamento da máquina de tubos:

A. Utilize o material Cr12MoV, rigidez ≥HRC60~63, processo CNC.

B. Processo: forja - serrada - processo de máquina regular - perfuração - processo de máquina regular - CNC - moagem - apagamento - processo de moagem interna e externa.
