Proposta técnica e citação Para

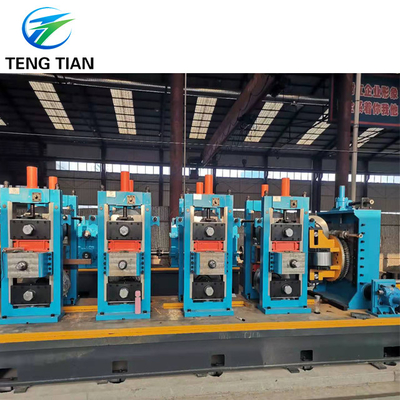

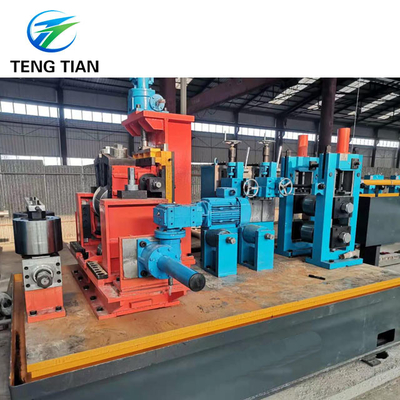

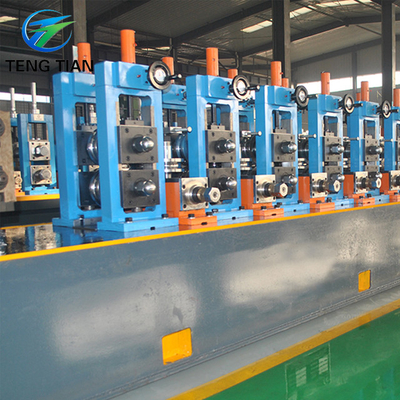

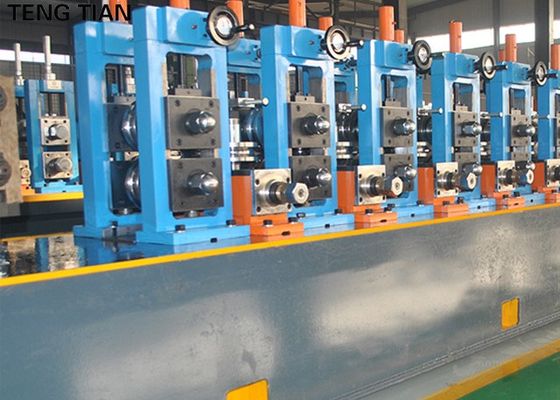

HG 2,5 Máquina de preparação frontal
Eu...Resumo
2.5- Não.Inclui descolagem, cabeça reta e máquina de nivelamento de pinça, cortador e soldador, acumulador em espiral.
II. A ComissãoFundamentos Condições:
2.1Tubos de aço Especificação
2.11 Tubos redondos: φ25·φ63,5 mm Espessura:1-3 mm
2.12 Tubo quadrado: 20X20-50X50mm Espessura: 1-3mm
2.2Fenda aço
2.2.1 Largura da tira de aço: 70 mm-200 mm Espessura da tira de aço: 1-3 mm
2.2.2 bobinas galvanizadas e HRC: δb≤500Mpa σs≤355MPa
2.2.3 Bobina de tira de aço: Diâmetro interno: Φ508 mm (confirmação final do cliente)
Diâmetro exterior: Φ1000mm-2000mm (confirmação final do cliente)
2.2.4 Peso das tiras de aço: Max 4.0T
2.3 Capacidade eléctrica instalada: aproximadamente 650 kW Fornecimento de energia: 380 V, 60 Hz (confirmação final do cliente)
III.Composição do equipamento e parâmetros principais de um único Unidade:
Este equipamento possui dobrado de cone duplo. O abrador de ponta tem rolos de imprensa. A cabeça dos cones de descolagem prende a bobina de aço com a função de cone.Em seguida, o rolo de pressão do abrador final se move para baixo para apertar a bobina de açoO cone de descolagem girando, o peeler de abertura das extremidades balança para cima e perto da bobina. Quando a cabeça da bobina de aço girar para o peeler,
Diâmetro interno da tira de aço: Φ 508 mm (o comprador fornece finalmente)
Diâmetro externo da tira de aço:Φ max=2000mm
Largura da tira de aço: 70 mm-200 mm
Espessura de aço de tira: 1-3 mm
Peso máximo da tira de aço: 4,0 T
Expansão hidráulica
Paragem pneumática
2. Máquina de nivelamento de cabeça reta e pinça
Esta unidade é utilizada principalmente para conduzir a nova alimentação da cabeça de aço da bobina para a unidade de aplanamento após a unidade de descolagem trazer a bobina para o local de trabalho.
Potência do motor da cabeça reta: AC1.5KW
Pressão de processamento:7Mpa
A unidade de nivelamento com 2 pinças de rolos e 5 niveladores de rolos.
Diâmetro do rolinho:Ф140mm
Diâmetro do rolo de nivelamento:Ф110mm
motor de compressão e nivelamento:15kw
3.Tesourae Soldadores
Função:
É usado para cortar paralelamente a cauda da fita de aço, que acabou de entrar no acumulador, e a cabeça da fita que sai do desencolador, e depois soldá-los juntos.
Estrutura:
Tesoura hidráulica e soldadura manual Largura da tira de aço: 70 mm-200 mm
Espessura de aço de tira: 1-3 mm
Modo de centralização: manual

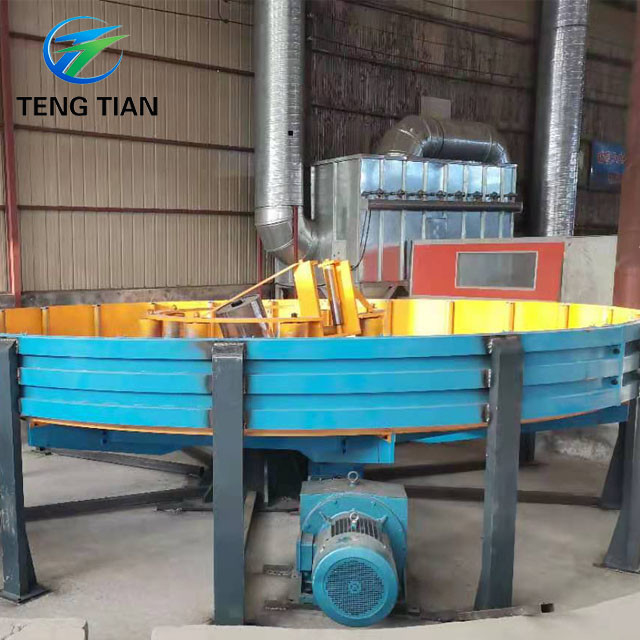

4.SAcumuladores de piral
|
|
- Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
- Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
- Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
- Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico
|
| Estilo de trabalho: |
Círculo de mudança |
Velocidade de marcha do material transportador |
Vmax = 240 m/min |
| Vantagem: |
Mais material
Sem greve.
|
Formulário de beliscar |
Pneumático
6Mpa
|
| espessura da bobina de aço |
1-3 mm |
Diâmetro |
4 m |
| largura |
70-200 mm |
|
|
| Potência do motor elétrico da prensa e do carregador |
AC 22KW |
| motor elétrico do quadro do acumulador |
AC 37KW |
|
