Proposta técnica Para
HG 5 Máquina de preparação frontal

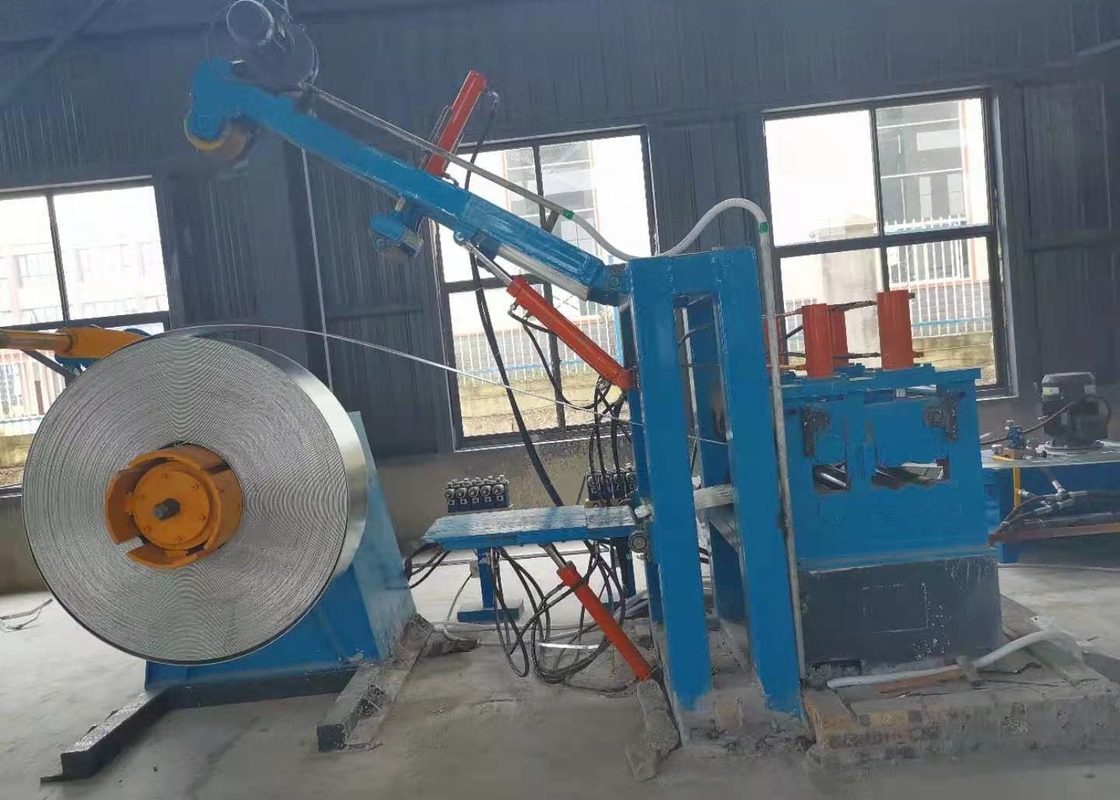

1. duplo cone hidráulicoDescolagem
O descolador é de estrutura de cone duplo. Ele contém duas partes principais: o corpo principal e a base fixa. O corpo principal é equipado com sistema pneumático para satisfazer as necessidades de expansão,contração e travagem dos mandrels- Expansão hidráulica e condução pneumática
| Diâmetro da bobina |
Φ2000-2200 mm |
| Diâmetro interno da bobina |
Φ480-610 mm |
| largura da faixa |
200-400 mm |
| largura da faixa |
1-5 mm |
| Peso da tira |
Max.10.0T |
| expandir tipo |
Estrutura de blocos deslizantes de expansão hidráulica
|
| interrupção |
Acionamento pneumático, 2 peças de quebra de disco
|

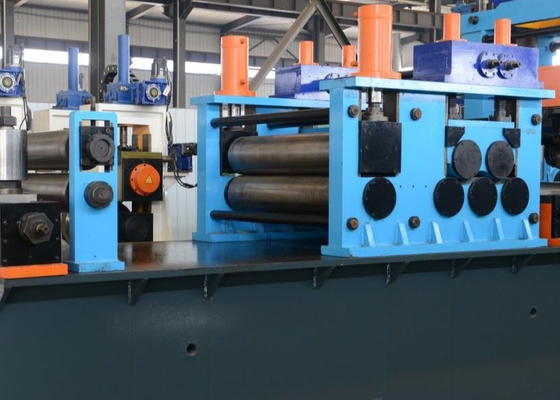

- Máquina de nivelamento de cabeça reta e de pinça
Esta unidade é utilizada principalmente para conduzir a nova alimentação da cabeça de aço da bobina para a unidade de aplanamento após a unidade de descolagem trazer a bobina para o local de trabalho.
Potência do motor da cabeça reta: AC1.5KW
Pressão de processamento:7Mpa
A unidade de nivelamento com 2 pinças de rolos e 5 niveladores de rolos.
Diâmetro do rolo de pinça:Ф180mm
Diâmetro do rolo de nivelamento:Ф120mm
motor de compressão e nivelamento:15kw
3) cisalhamento hidráulico e soldadora manual
Máquinas de cortar ou soldarÉ usado para cortar as extremidades irregulares das tiras e depois conectar as tiras por solda.
| largura do corte |
200-400 mm |
| espessura de solda |
1-5 mm |
| Tipo de cisalhamento |
Cisa hidráulica |
| Modo de compressão |
hidráulico |
| tipo de solda |
Automático |
| Material da lâmina |
H13 |
| pressão hidráulica |
10MPA |
| pressão do ar |
0.5MPa |
| ciclo de trabalho |
Max.300 s |
4) acumulador em espiral
Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
dispositivo de alimentação
Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
Estilo de trabalho: círculo fixo
Diâmetro:5.0M
Vantagem: armazenamento de mais material, sem que a superfície do aço seja desmontada
espessura da bobina de aço:1-5 mm;
largura:200-400 mm
Velocidade de marcha do material transportador:Vmax=120m/min
Potência do motor eléctrico direto da prensa e do carregador: 30 kW
motor elétrico do quadro do acumulador: 55 kW
