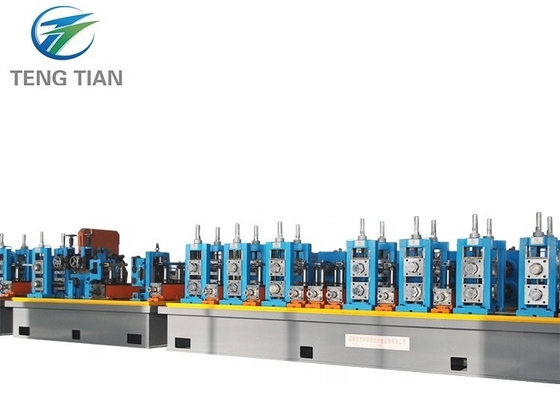

Moinho de tubos soldados de alta frequência Ff Ffx Rolo a frio

Eu...Novo desenho

De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG60 adota o estilo de buraco de duplo raio..

• Parâmetros e especificações principais:

• Materiais Especificações:

Conforme à norma YB189-64

Material: aço de baixo carbono e aço de baixa liga para construção

Propriedades mecânicas: σb≤520Mpa,σs≤365Mpa

Largura da faixa: 60-190 mm

Espessura da faixa:10,0-3,5 mm

Diâmetro interno das bobinas:φ480·φ520 mm

Diâmetro externo das bobinas:φ1000·φ1800mm

Peso da bobina: ≤ 2,5 T

• Especificações dos tubos soldados:

(1) Tubo redondo φ20-φ60 mm, espessura 1,0-3,5 mm

(2) Duração de corte fixa: 4-9 m

(3) Precisão de corte de tubos: 0-3 mm

• Velocidade de formação: 90 m/min
• Fornecimento de energia, água e ar

Oficina: 6 m de largura, 80 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.

Procedimento

Carregamento da bobina → Descolagem → Cortar e Soldar → Acumulador espiral horizontal → Formar, Soldar HF, Descascar, Esfriar, Dimensão, Endireitar →STD Serra de corte a frio →Transmissão → Embalagem → Armazenamento

Parâmetros de cada máquina

1.Nãoempilhador

O descoladorÉ de estrutura de mandrels de dupla expansão e em voga.O corpo principal é equipado com um sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.

Cada mandril consiste em ligações de quatro barras que podem se mover radialmente ao mesmo tempo.As ligações de quatro barras em dois grupos são montados em dois eixos, respectivamenteAlimentados por cilindro de ar, eles se expandem e contraem radialmente.que é então equipado com um braço de proteção no mandril para evitar que a bobina se afague durante o desenrolar. Quando a operação de desenrolar do mandril em funcionamento tiver terminado, puxar para baixo o eixo do alfinete de posicionamento e girar o mandril por 180° manualmente.Agora a nova bobina está na posição de trabalhoOs ciclos repetem-se desta forma.

Máquinas de corte e soldar automáticasÉ utilizado para cortar as extremidades irregulares das tiras e depois conectar as tiras por solda.

EspiralAcumuladores

Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.

Dispositivo de material de pressão e carregamento:inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção circular da velocidade de redução, rolo de pressão e carregamento,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.

Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.

Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.

TParâmetros técnicos:

Vantagem: mais material de armazenamento, não é necessário desmontar a superfície de aço.3.5m

espessura da bobina de aço:1.0-3,5 mm; largura:60-190 mm

Velocidade de marcha do material transportador:Vmax=200m/min

pressão do óleo hidráulico:7Mpa

Potência do motor eléctrico direto da prensa e do carregador:13KW

motor elétrico do quadro do acumulador: 15 kW

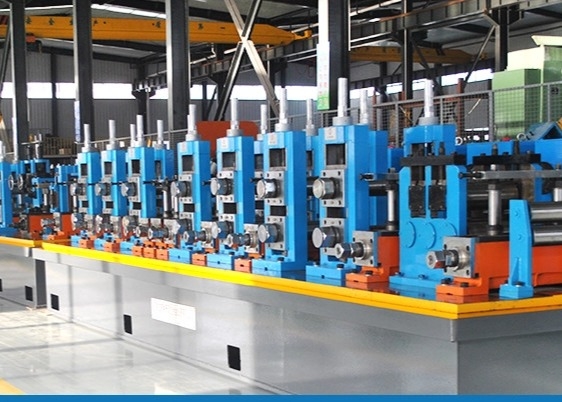

Moinho de moldagem e dimensionamento

O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho requerido pode ser obtido após o resfriamento, dimensionamento e endereçamento primário.

FrioSerra

É utilizado para cortar automaticamente o tubo para comprimento com precisão, sob a condição de que o tubo seja continuamente entregue da fábrica a alta velocidade.

Motor de tração: servomotor de 11 kW

Motor de corte: 7,5 kWfrequência variável

Motor de alimentação, servomotor 2,2 kW

Tabela de rolamento, banco e máquina de embalagem

Os tubos acabados percorrem a mesa de rolagem e são automaticamente movidos para o banco, em seguida, uma simples máquina de embalagem empacotará os tubos em forma de hexágono.

A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.

Motor de banco de rolagem: 3 kW.

7,200KW Soldadora de estado sólido de alta frequência

ⅠParâmetros técnicos

Potência de saída: Pout> 200 kW

Frequência projetada: f=400~450KHZ

1 Parâmetros concebidos

• Potência nominal: 100 kW
• Potência nominal de corrente contínua: Pd=120 kW
• Voltagem nominal de CC: UdN=450V
• Corrente contínua nominal: IdN=250A
• Eficiência total: η≥85%
• Potência > 100 kW
• Inversor MOSFET: 60kW × 2
• Modo de saída do circuito do tanque: sem saída do transformador de solda, ressonância secundária

2 Requisitos de distribuição de energia

• Potência nominal: 100 kW
• Potência nominal de corrente contínua: Pd=120 kW
• Fator de potência linear: COSφ≥0.85
• Capacidade de distribuição de energia: S≤180kVA
• Tensão de alimentação: 380V/50Hz de 3 fases (o equipamento pode funcionar a uma tensão de 380V±10%)
• Corrente de entrada: I=220 A
• Cabos de ligação: cada fase adota 185 mm²cabo de cobre, de três fases e quatro linhas

Roller:

Material: Cr12
