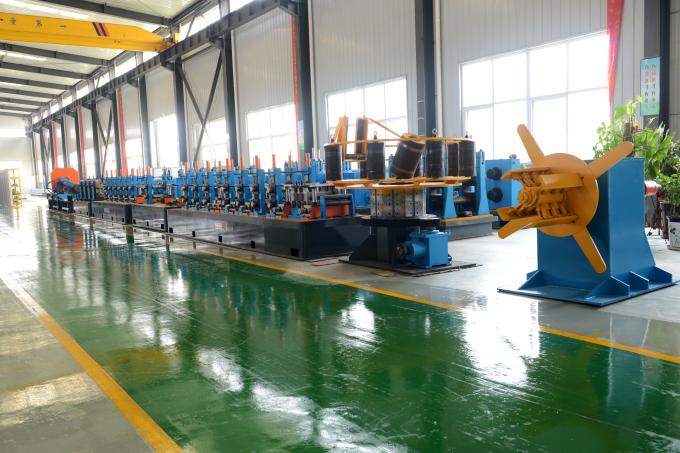

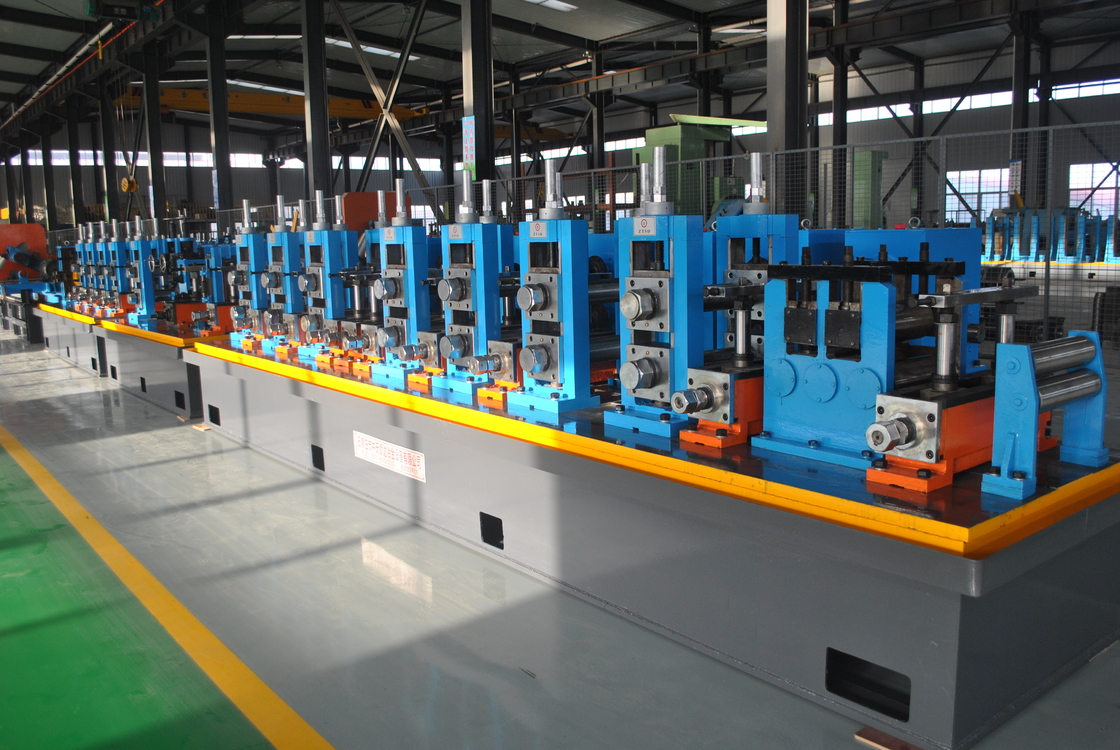

φ114 Sistema automático de controlo do molino de tubos de soldadura de alta frequência Plc

1- Geral Introdução

A linha de produção de tubos soldados de alta frequência Ф114Q é projetada para produzir tubos soldados de 20 ‰ 114 mm de diâmetro e 0.Tubos quadrados e retangulares, de espessura de parede igual ou superior a 8 mm, e secções formadas do tamanho correspondenteOs produtos estão em conformidade com a norma BS/ASTM. Adotando as vantagens dos equipamentos do mesmo tipo no país e no estrangeiro, cada elemento da linha de produção é concebido com novas ideias.AplicaçãoAlemanha tecnologia de passagem, sistema de controlo automático PLC e unidade de regulação de velocidade digital britânica EurothermA linha de produção, sendo a melhor no interior do Estado, pode também rivalizar com as mais avançadas do mundo.

2 Principais especificações técnicas:

2.1 Principais especificações:

2.1.1 Diâmetro do tubo: Φ20·Φ114 mm

2.1.2 Espessura da parede: 0,8 mm (redonda)

0.8 ∼3 mm (quadrado e reto)

2.1.3 Comprimento do tubo: 4 ¢ 7 m

2.1.4 Precisão de comprimento: 0-6 mm ((CNC / STD)

2.2 Condições das matérias-primas:

2.2.1 Aço de baixo carbono e aço de construção de baixa liga

Características mecânicas:σb≤500MPa, σs≤300MPa

2.2.2 Largura da faixa: 60×360 mm

2.2.3 Espessura da fita: 0,8 mm

2.2.4 Diâmetro interno da bobina: 490-550 mm

2.2Diâmetro externo da bobina: 900-1800 mm

2.2.6 Peso da bobina: ≤ 5 t

2.3 Velocidade de moldagem: 2070 m/min.

2.4 Potência total: aproximadamente 630 kW

2.5 Ar comprimido

2.5.1 Cálculo do caudal: 4 m3/min

2.5.2 Pressão: 0,4 ∼0,7 MPa

2.6 Abastecimento de água

2.6.1 Para HF: caudal: 100 l/min

2.6.2 Para arrefecimento: caudal: 200 l/min

2.6.3 Pressão: 0,1 ‰ 0,25 MPa

3Processo tecnológico:

Descolagem →Tiragem e soldadura →Armazenação no acumulador →Formação →Soldura →Afriamento →Dimensionamento →Corte de serra voadora →Recolha de tubos

• Seminário:

8 m de largura, 100 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.

• Termos de entrega:

- Envio no prazo de 4 meses a contar da receção do adiantamento

• Termos de pagamento:

- 30%: o montante total do adiantamento será pago pelo T/T ao vendedor no prazo de 15 dias a contar da assinatura do contrato.

- 70%: antes do envio por L/C.

• Garantia de qualidade e serviço

Serviço de pré-venda:

·Podemos fornecer fotografias do equipamento acabado antes da expedição para garantir a autenticidade dos nossos produtos.

·Se o governo não permitir que o vendedor saia da China e vá para o país do cliente para depurar equipamentos, forneceremos orientação remota online ao engenheiro do comprador,e fazer o seu melhor para fornecer um layout claro e completo para ajudar o comprador com a instalação e comissionamento de equipamentos.

·Se o governo chinês puder permitir que o vendedor saia da China e vá para o país do cliente para depurar equipamentos, enviaremos engenheiros para lá, conforme descrito abaixo:

Equipamento que chegue ao comprador, pessoal dos serviços técnicos no local, depuração, manutenção, colocação em serviço do equipamento, colocação em serviço, instrução de operação e manutenção,responsável pela formação técnica do pessoal de operação e manutenção dos equipamentos do comprador.

O tempo de depuração é de um mês,dentro de um mês O comprador deve pagar o salário do engenheiro EUR 150,00 por dia por pessoa,o fornecimento dos bilhetes de ida e volta,também precisa fornecer o custo local,como comida.Se, por razões do comprador, o tempo de depuração for atrasado, o comprador deverá pagar ao engenheiro 150,00 EUR por pessoa por dia.

Número de engenheiros de comissionamento de equipamento: Pelo menos três.

Serviço pós-venda:

Os utilizadores devem respeitar as regras, sob equipamento de funcionamento normal, desde 12 meses a contar da data de chegada do equipamento, tal como impacto positivo sobre a qualidade de utilização,Peças danificadas levam ao equipamento não pode funcionar normalmente, a fábrica fará a reparação ou substituição gratuitamente.O tempo de depuração é de um mês,dentro de um mês O comprador precisa pagar o salário do engenheiro EUR 150,00 por dia por pessoa,O fornecimento dos bilhetes para ida e voltaO custo local,por exemplo,alimento,quartos e transformação,também será suportado.Se,por razões do comprador,se atrasar o tempo de depuração,o comprador terá de pagar ao engenheiro 150,00 euros por pessoa por dia.

Número de engenheiros de comissionamento de equipamento: Pelo menos três.

• Documento técnico fornecido

● Manual de instruções (fornecido um mês antes da data de entrega)

● Certificado de inspecção (fornecido no momento da entrega)

● Ordem de carregamento (Fornecida no momento da entrega)

● Desenho de layout (fornecido um mês antes da data de entrega)

● Desenho da base do solo (fornecido um mês antes da data de entrega)

● Diagrama do Princípio Elétrico

● Desenho de montagem geral de cada unidade da linha

● Diagrama de partes vulneráveis
