Descrição doTuboMill
1Resumo:
Este equipamento é especialmente utilizado para a produção de tubos soldados de costura reta de alta frequência Φ25-Φ80mm,δ1,5-4,0mm e tubos quadrados correspondentes e tubos de forma especial ((δ≤3,2mm).O fornecimento de equipamentos é de descolar para serradura de corte de comprimento fixoA velocidade de rolamento pode ser ajustada em conformidade dentro de uma faixa adequada de diâmetro do tubo e espessura da parede.
1.2 Material aplicável:
(1) Faixa de aço laminada a quente ou a frio (segundo GB700-88 ou GB1591-88)
(2) Material:Aço de baixa emissão de carbono, aço de baixa ligaδs≤345Mpa,δb≤610Mpa
(3) Espessura da fita de aço: 1,5-4,0 mm (segundo GB708-88)
(4) Largura da fita de aço: 80-245 mm
(5) ID da bobina de aço: Φ500-Φ650mm
(6) O.D. da bobina de aço: Φ800-Φ1500mm
(7) Peso máximo da bobina: ≤ 2500 kg
1.3 Faixa de dimensões dos tubos de aço transformados:
(1) O.D.: Φ25-Φ80mm 20*20-40*80
(2) Espessura da parede: 1,5-4,0 mm ((tubo quadrado e tubo de forma especialδ≤3,2 mm)
(3) Comprimento: 4-10 m
1.4 Fluxo de processo do produto (tubo de aço):
Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.
1.5 Velocidade de fresagem: 20-60 m/min (espessura da fita de aço:1.5-2.0 mm, velocidade de fresagem: 80 m/min)
1.6 Potência dos equipamentos de alta frequência: 250 kW
1.7 Recomendados acessórios necessários do utilizador (apenas para referência):
(1) Oficina: 90m × 15m (longo × largo)
(2) Sala elétrica: 6 m × 4 m (longo × largo)
(3) Base da base da unidade da máquina (ver desenho da base do fornecedor)
(4) Guindaste aéreo: 1x10T e 1x5T
(5) Fornecimento de energia:
a. Motor do equipamento: 75KW+75KW+22KW+18.5KW +15= 205.5KW
b. Motor de alta frequência: 250 kW
(6) Tabela para tubos acabados de corte posterior.
(7) Cinco peças de lâminas de serra para serra de rastreamento, especificação conforme manual de instruções e quantidade conforme a necessidade do cliente.
(8) Barras magnéticas para aparelhos de solda: por conta do comprador.
(9) Duas unidades de bombas Φ3· a fornecer pelo comprador para o arrefecimento das unidades eléctricas de alta frequência e das unidades principais.
(10) uma piscina de refrigeração por água com volume de 35 m3 cada, a instalar pelo comprador para fins de refrigeração das unidades principais.
(11) Circuito elétrico da unidade da máquina: antes da montagem, o circuito deve chegar ao gabinete elétrico da sala de alta frequência.Conexão elétrica da sala de alta frequência à mesa de comando e à estação de botões. (Decidir tamanho e quantidade quando a instalação no local, compra no mercado)
(12) Sala de alta frequência para unidade de máquinas.
(13) Um conjunto de compressores de ar (fornecido pelo comprador)
(14) Equipamento de elevação e ferramentas para instalação de máquinas, peso máximo de uma peça é de 10 toneladas.
2Introduçãoinstalações:
2.1 Descolador
Tipo de estrutura: pinçamento e
A utilização de uma estrutura de dupla perfuração, que assegura a alimentação alternada da bobina de aço e permite que a fita de aço entre livremente no acumulador.
Intervalo aplicável: aço de 100-245 mm
largura da tira, espessura de 1,5 a 4,0 mm,
Φ1000-Φ1500mm bobina de aço O.D.,
Φ500-Φ650 mm, identificação da bobina de aço,
Max. ≤ 2500 kg de peso da bobina de aço.
2.2 Máquina de corte e soldadura, que assegura o corte ordenado da bobina de aço dupla e, em seguida, a solda entre si e a nivelamento da costura da soldadura.
2.3 Acumulador:O acumulador é uma unidade de armazenamento de tiras na produção de tubos soldados longitudinalmente e secções moldadas.Ele armazena uma certa quantidade de fita e deixa tempo para o soldador cortar e vendê-las.É uma das principais máquinas da linha moderna de fabricação de tubos e linha de secção formada.

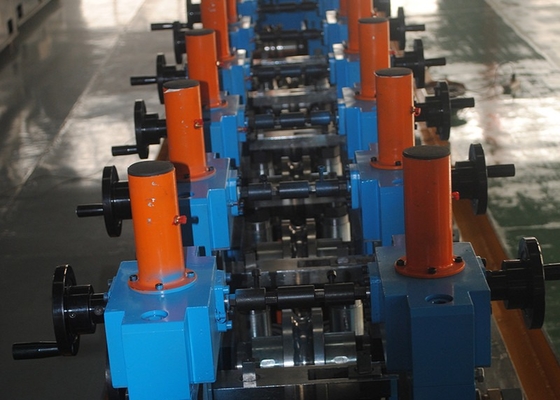

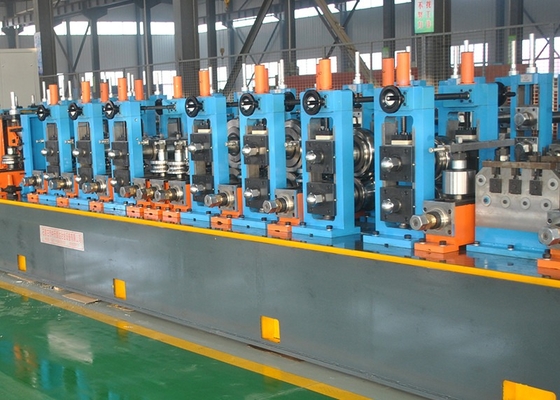

2.4 Unidade de moldagem, soldadura e dimensionamento:
(1) Dispositivo de alimentação e nivelamento das tiras de aço:
a. Tipo: 5 rolos são nivelados passivamente para endireitar a tira de aço antes de ser inserida na unidade de formação.
b. Rolo de guia: um par
(2) Dispositivo de formação:
Principalmente moagem áspera, formação de tiras de aço e controlo da costura de soldadura.
a. Quadro de rolagem horizontal:
Quantidade: 7
Estrutura: 45# aço fundido, caixa dupla, rolos de mudança na lateral
Diâmetro do eixo dos rolos horizontais: Φ80 mm, material: 40 Cr
b. Quadro de rolagem vertical:
Quantidade: 7
Tipo: rotação passiva
Diâmetro do eixo dos rolos verticais: Φ50 mm, material: aço 45*
c. Ramo da caixa de velocidades de tração
Quantidade: 7
Estrutura: engrenagem bismalhada, engrenagem cilíndrica
Material: carcaça: HT250, engrenagem:20CrMnTi e 40Cr, eixo de entrada e saída: 40Cr
Transmissão: 14 conjuntos de eixo de transmissão universal Jeep Auto CA141
(3) Aparelhos de condução, extrusão, soldadura e raspagem:
a. Um conjunto de suportes de rolamento de guia para controlar a direção da costura do tubo para garantir que a costura do tubo entre plana e diretamente nos rolos de extrusão.
b. Um conjunto de suportes de rolos de extrusão para controlar a costura de soldagem para realizar uma soldagem bem sucedida.
c. Dois conjuntos de estruturas de raspadores para raspar borras fora da costura da soldadura
(4) Um conjunto de tubos de arrefecimento
(5) Dispositivo de dimensionamento:
Principalmente para moldar tubos finos após a solda e controlar a precisão do tamanho.(estrutura igual à do dispositivo de formação)
(6) Estrutura da máquina de endireitamento:
a. Utilização: É utilizada principalmente para endireitar grosseiramente o tubo acabado em linha.
b. Tipo: tipo de cabeça Turk's, quatro rolos de lado único × dois conjuntos.
c. Dois conjuntos de camas para instalação.
2.5 Serra de corte:
(1) Método de corte: rastreamento por computador e corte automático
(2) Espessura de corte: δ1,5-4,0 mm
(3) O.D. de corte: Φ25-Φ80 mm
(4) comprimento de corte: 4-13 m
(5) Tempos de corte: 8-10 vezes/min
(6) Tolerância de corte: ≤ 6 mm
(7) Motor de corte: 22 kW, motor AC de segunda classe
(8) Motor motriz: série Z4, DC15KW, um conjunto
2.6Tabela de tubulações acabadas: estrutura de estrutura soldada equipada com um sistema de sinalização de dimensionamento.
2.7Eletricidade de alta frequência: 250 kW, fonte de alimentação aplicável 380V/220V 50HZ
- Garantia de qualidade e serviço
Serviço de pré-venda:
·Podemos fornecer fotografias do equipamento acabado antes da expedição para garantir a autenticidade dos nossos produtos.
·Se o governo não permitir que o vendedor saia da China e vá para o país do cliente para depurar equipamentos, forneceremos orientação remota online ao engenheiro do comprador,e fazer o seu melhor para fornecer um layout claro e completo para ajudar o comprador com a instalação e comissionamento de equipamentos.
·Se o governo chinês puder permitir que o vendedor saia da China e vá para o país do cliente para depurar equipamentos, enviaremos engenheiros para lá, conforme descrito abaixo:
Equipamento que chegue ao comprador, pessoal dos serviços técnicos no local, depuração, manutenção, colocação em serviço do equipamento, colocação em serviço, instrução de operação e manutenção,responsável pela formação técnica do pessoal de operação e manutenção dos equipamentos do comprador.
O tempo de depuração é de um mês,dentro de um mês O comprador deve pagar o salário do engenheiro EUR 150,00 por dia por pessoa,o fornecimento dos bilhetes de ida e volta,também precisa fornecer o custo local,como comida.Se, por razões do comprador, o tempo de depuração for atrasado, o comprador deverá pagar ao engenheiro 150,00 EUR por pessoa por dia.
Número de engenheiros de comissionamento de equipamento: Pelo menos três.
Serviço pós-venda:
Os utilizadores devem respeitar as regras, sob equipamento de funcionamento normal, desde 12 meses a contar da data de chegada do equipamento, tal como impacto positivo sobre a qualidade de utilização,Peças danificadas levam ao equipamento não pode funcionar normalmente, a fábrica fará a reparação ou substituição gratuitamente.O tempo de depuração é de um mês,dentro de um mês O comprador precisa pagar o salário do engenheiro EUR 150,00 por dia por pessoa,O fornecimento dos bilhetes para ida e voltaO custo local,por exemplo,alimento,quartos e transformação,também será suportado.Se,por razões do comprador,se atrasar o tempo de depuração,o comprador terá de pagar ao engenheiro 150,00 euros por pessoa por dia.
Número de engenheiros de comissionamento de equipamento: Pelo menos três.
- Documento técnico fornecido
● Manual de instruções (fornecido um mês antes da data de entrega)
● Certificado de inspecção (fornecido no momento da entrega)
● Ordem de carregamento (Fornecida no momento da entrega)
● Desenho de layout (fornecido um mês antes da data de entrega)
● Desenho da base do solo (fornecido um mês antes da data de entrega)
● Diagrama do Princípio Elétrico
● Desenho de montagem geral de cada unidade da linha
● Diagrama de partes vulneráveis
