A Linha de Produção de Tubos Soldados de Alta Frequência HG32 é projetada para produzir tubos soldados de F16 ‰ 45 mm de diâmetro e 0,7 ‰ 1.5 mm de espessura da parede, bem como tubos quadrados e retangulares e tubos deformados do tamanho correspondenteAdotando um projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG32 adota o estilo de buraco de duplo raio..
Parâmetros e especificações principais:
1.Materiais Especificações:
Conforme à norma YB189-64
Material: aço de baixo carbono e aço de baixa liga para construção
- Propriedades mecânicas: σb≤ 520Mpa,σs≤ 365 MPa
- Largura da faixa: 50-140 mm
- Espessura da faixa:0.7 ∙ 1,5 mm
- Diâmetro interno das bobinas:φ480·φ520 mm
Diâmetro externo das bobinas:φ1000·φ1500 mm
Peso da bobina: ≤ 2 T
2. Especificações de tubos soldados:
(1) Diâmetro do tubo redondo: φ16 φ45 mm
(2) Espessura da parede dos tubos:0.7 ∙ 1,5 mm
(3) Duração fixa de corte: 49 m
(4) Precisão de corte de tubos: 0·3 mm
3Velocidade de formação: 30 ‰ 90 m/min
4Energia, água e ar
| 1 |
Potência |
Volume de potência da linha |
Aproximadamente 250 kW |
| Fonte de energia |
415V/50Hz/3fases |
| 2 |
Água de refrigeração de circulação
|
Fluxo |
15 T/h ̇20 T/h |
| Volume do grupo |
20 m3 |
| 3 |
Ar comprimido
|
Fluxo |
5m3/min |
| Pressão |
5 kg/cm2 |
1.Descolagem
O descoladorÉ de estrutura de mandrels de dupla expansão e em voga.O corpo principal é equipado com um sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.
Cada mandril consiste em ligações de quatro barras que podem se mover radialmente ao mesmo tempo.As ligações de quatro barras em dois grupos são montados em dois eixos, respectivamenteAlimentados por cilindro de ar, eles se expandem e contraem radialmente.que é então equipado com um braço de proteção no mandril para evitar que a bobina se afague durante o desenrolar. Quando a operação de desenrolar do mandril em funcionamento tiver terminado, puxar para baixo o eixo do alfinete de posicionamento e girar o mandril por 180° manualmente.Agora a nova bobina está na posição de trabalhoOs ciclos repetem-se desta forma.
| OD da bobina |
Φ1000-1500 mm |
| Identificação da bobina |
Φ480-520 mm |
| Largura da faixa |
50-140 mm |
| Espessura da fita |
0.7-1,5 mm |
| Peso da fita |
Max2T |
| Tipo de expansão |
Expandir mecanicamente |
| Paragem. |
Direção pneumática |
2.Máquina de corte e soldadura
Máquina de corte e soldaduraÉ utilizado para cortar as extremidades irregulares das tiras e depois conectar as tiras por solda.
| Largura da faixa |
50-140 mm |
| Espessura da solda |
0.7-1,5 mm |
| Tipo de corte |
Tesoura manual |
| Modo de solda |
Manualmente |
| Pressão pneumática |
0.5MPa |
| Ciclo de trabalho |
Max.300 segundos |
3.Unidade de acumulador em espiral horizontal
Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
(1) Dispositivo de material de pressão e carregamento:inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direcção circular da velocidade de redução, rolos de pressão e carregamento,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.
(2) Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
(3) Dispositivo de material de saída: incluir um quadro, rolos de orientação, rolos de orientação de posição alta ou baixa.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
(4) Parâmetros técnicos:
Estilo de trabalho:círculo de mudança
Vantagem:mais material de armazenamento, sem que a superfície de aço seja desmontada.
espessura da bobina de aço:0.7-1,5 mm
largura:50-140 mm
Área de armazenagem:3.0 m2
Velocidade de marcha do material transportador:Vmax=240m/min
Forma de compressão:pneumática 6Mpa
Potência do motor elétrico da prensa e do carregador:11KW
O motor elétrico do quadro do acumulador: 15 kW

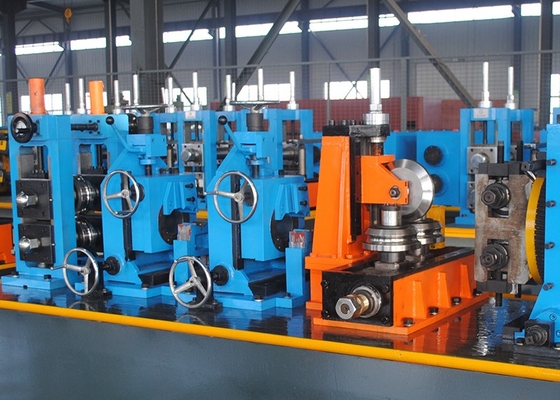

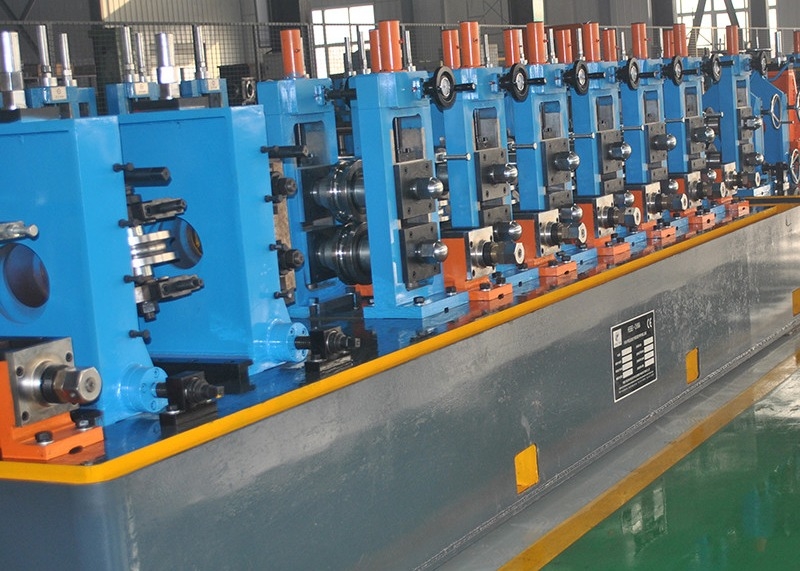

4.Moinho de moldagem e dimensionamento
O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho exigido pode ser obtido após o arrefecimento, dimensionamento e endireitamento primário.
| Formando o tubo de overdose. |
RondasΦ16mm?? φ45mm
Quadrado 15x15mm-36x36mm
Rectangular 10x20mm-30x40mm
|
| Formação da espessura da parede do tubo |
Rondas0.7-1.5mm
Quadrado 0,7-1,0 mm
|
| Velocidade de formação |
30 a 90 m/min |
| Número de suportes de formação, horizontal |
8 |
| Número de suportes de moldagem, verticais |
8 |
| Número de suportes horizontais |
6 |
| Número de suportes de dimensionamento, verticais |
6 |
| Cabeça de Turco |
1 conjunto
1套
|
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ40 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical |
Φ25 mm, material 40Cr |
| Máquina de cortar |
2 conjuntos 2 套 |
| Motor principal |
55 kW |
5.Máquina de corte de serras
Máquina de serragem de corte é usado para cortar com precisão o tubo para comprimento automaticamente sob a condição de que o tubo continuamente entregue a partir do moinho em alta velocidade.
| Diâmetro do tubo |
Φ16-φ45 mm |
| WT de tubos |
0.7-1,5 mm |
| Comprimento fixo de corte |
4 a 12 m |
| Precisão de corte |
0 ̊3 mm |
| Motor de corte de lâminas de serra |
AC7,5 kW |
| Motor de condução do carro |
DC11kW |
| Velocidade de corte |
Max. 90 m/min |
6.Tabela de rolamento, banco e máquina de embalagem
Os tubos acabados percorrem a mesa de rolagem e são automaticamente movidos para o banco, em seguida, uma simples máquina de embalagem empacotará os tubos em forma de hexágono.
A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.
Motor de banco de rolagem: 3 kW.
7.Roller:
Material: Cr12
