Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento

Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento
Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento

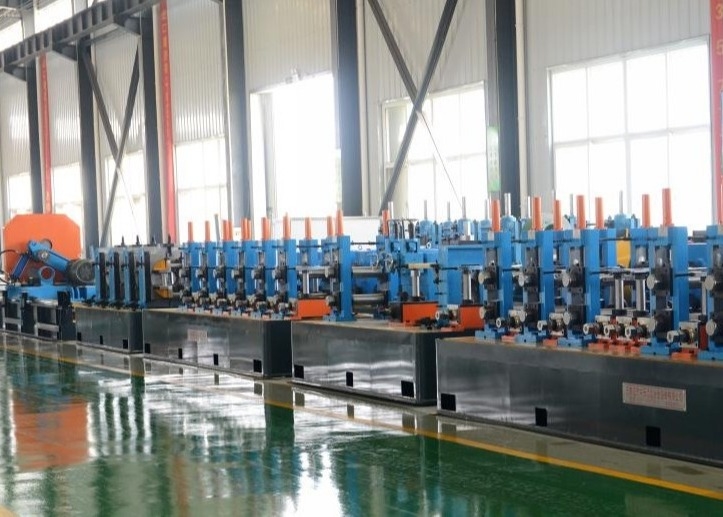

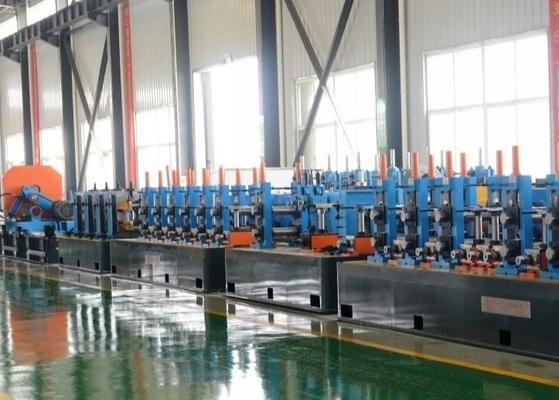

Imagem Grande :  Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento

Detalhes do produto:
Lugar de origem: Hebei
Marca: TengTian
Certificação: CE, ISO9001, BV
Número do modelo: HG50
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiate
Detalhes da embalagem: Embalagem impermeável e em condições de navegar da exportação.
Tempo de entrega: 60 dias do trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50 grupos/ano
Contato
Descrição de produto detalhada
Nome do produto: Moinho de tubos de alta frequência Hg50*2.5 Moinho de tubos de alta frequência que adota um projeto Espessura da bobina: 0.5-2.5mm
Largura da bobina: 12.7-50mm Diâmetro interno: φ508 φ610 mm
Diâmetro externo: φ1300 φ1760 mm Velocidade: Máximo 80 m/min
Garantia: Um ano Materiais: Baixo carbono HRC
palavras-chave: Fábrica de tubos soldados de alta frequência
Destacar:

Moinho de tubos soldados de 50 mm HF

,

2Moinho de tubos soldados hf de 0

,

5 mm

Linha de produção de tubos de alta frequência HG 50



I.Introdução geral da máquina

É concebido para a produção de tubos de aço soldados, incluindo tubos redondos, quadrados e deformados.

A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.

Tubos redondos:φ12,7-50 mm

Espessura:00,5-2,5 mm

II - AçõesParâmetros e especificações principais:

(a)Materiais Especificações:
Padrão SPHC,SPHT-2,SS 400,SS440,SS490
Materiais Aço de baixo carbono e aço de baixa liga para construção
Propriedades mecânicas Essas emissões devem ser calculadas de acordo com o método de ensaio.
Largura da faixa 39-160 mm
Espessura da faixa: 00,5-2,5 mm
Diâmetro interno das bobinas Φ508 mm
Diâmetro externo das bobinas Φ1300 φ1760 mm
Peso da bobina ≤ 5T
(2)Especificação do tubo
Diâmetro do tubo

Tubos redondos:φ12,7-50 mm

Espessura:00,5-2,5 mm
Duração 6m
Precisão de corte de tubos 0-6 mm
Velocidade de formação Max 80m/min (dimensão e espessura máximas não podem ser superiores à velocidade máxima)
(3) O comprador deve fornecer-se
Loja de trabalho 60x6m, H>5m ((guindaste para o solo)
Potência Aproximadamente 450 kW 380V/50Hz/3fases
Circulação de água de arrefecimento (todo o sistema)

Fluxo:20T/h 30 T/h

Volume da piscina: 30 m3

Ar comprimido

(sistemas inteiros)

Fluxo: 5 m3/min

Pressão: 5-7 kg/cm2
Cabos Todos os cabos fora da minha máquina, você compra depois de reparar a máquina.




III. AParâmetros e especificações de cada máquina:

(1) Descolador



Duplo.Mandrels de expansão e de cantilever



1.duploMandrels de expansão e em cantilever.

2- contém duas partes principais: o corpo principal e a base fixa.

3Equipado com um sistema pneumático para satisfazer as necessidades de expansão, contracção e travagem dos mandrels.

4O mandril consiste em ligações de quatro barras que podem mover-se radialmente ao mesmo tempo.

5As ligações de quatro barras em dois grupos são montadas em dois eixos, respectivamente.
OD da bobina Φ1300-1760 mm
Identificação da bobina Φ508 mm
Largura da faixa 39-160 mm
Espessura da fita 00,5-2,5 mm
Peso da fita Max.5.0T
Tipo de expansão hidráulico
Paragem. Direção pneumática
Rotação Manual



(2) Tesoureiro e Soldador

Função:

É usado para cortar paralelamente a cauda da fita de aço, que acabou de entrar no acumulador, e a cabeça da fita que sai do desencolador, e depois soldá-los juntos.

Estrutura:

Tela hidráulica e soldadura manual Largura da tira de aço: 39 mm-160 mm Espessura da tira de aço: 0,5-2,5 mm

(3) Acumuladores em espiral


  • Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
  • Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
  • Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
  • Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico
Estilo de trabalho: Círculo de mudança Velocidade de marcha do material transportador Vmax = 240 m/min
Vantagem:

Mais material

Sem greve.

 Formulário de beliscar

Pneumático

6Mpa
espessura da bobina de aço 00,5-2,5 mm Diâmetro 4.2m
largura 39-160 mm área de armazenamento 3.5 m2
Potência do motor elétrico da prensa e do carregador AC 11KW
motor elétrico do quadro do acumulador AC 15KW



(4) Máquina de moldagem e dimensionamento

O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho exigido pode ser obtido após o arrefecimento, dimensionamento e endireitamento primário.
Formando o tubo de overdose.

Tubos redondos:φ12,7-50 mm

Espessura:00,5-2,5 mm


Velocidade de formação 30 a 80 m/min
Número de suportes de formação, horizontal 7
Número de suportes de moldagem, verticais 9
Número de suportes horizontais 5
Número de suportes de dimensionamento, verticais 5
Cabeça de Turco 2 conjuntos
Diâmetro do eixo e material do suportador de rolamento horizontal Φ60 mm, material 40Cr
Diâmetro do eixo e material do suportador de rolamento vertical Φ35 mm, material 40Cr
Máquina de cortar 2 conjuntos
Motor principal 132 kW







(5) Serra a frio



A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
Tamanho do tubo quadrado φ12,7-50 mm
Materiais Q235.
Velocidade Max. 80 m/min
Duração de corte 7m
Precisão ± 3 mm
Motor de tração Servomotor de 15 kW (Yaskawa Japão)
Motor de alimentação 4.4kw servomotor (Yaskawa Japão)
Motor de corte Motor de frequência variável de 11 kW.







(6) Mesa esgotada



1.Os tubos acabados correm ao longo da tabela de rolamento e são automaticamente movidos para o banco.



2A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.



3Motor de banco de rolagem: 3 kW

4Tubo de carga descendente de duas direcções

5Com conversor de frequência para controlar a velocidade de marcha.

(7) Rolante
Tipo de refrigeração de água para água

(8) Soldadora de alta frequência de 200 kW

  • Tudo num único modelo
  • Tipo de paralelo

Hg50*2.5 Hf Molino de tubos soldados que adota um projeto de passagem de rolamento 0
