Moinho de tubos de alta frequência soldado automático personalizado HG60x60x3

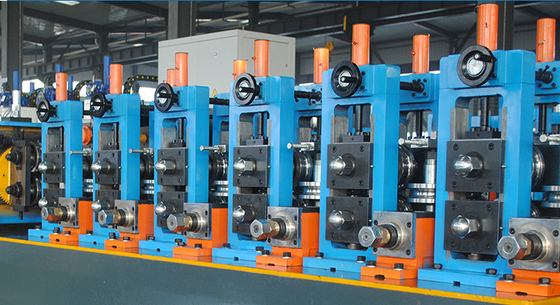

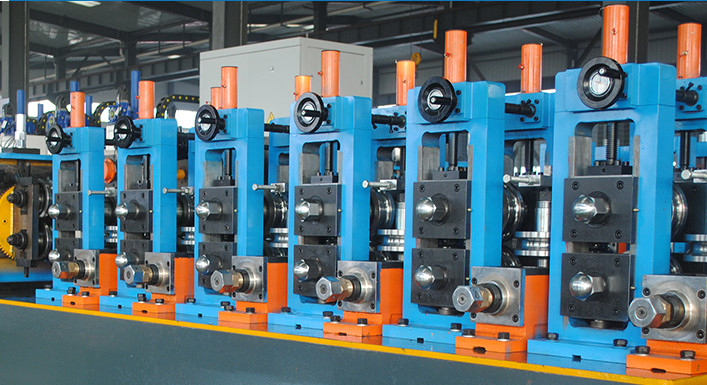

Imagem Grande : Moinho de tubos de alta frequência soldado automático personalizado HG60x60x3

Detalhes do produto:

Lugar de origem:	Hebei
Marca:	TengTian
Certificação:	CE, ISO9001, BV
Número do modelo:	HGF60

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 grupo
Preço:	Negotiate
Detalhes da embalagem:	Embalagem impermeável e em condições de navegar da exportação.
Tempo de entrega:	60 dias do trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	50 grupos/ano

Contato

Descrição de produto detalhada

Nome do produto:	Moinho de tubos de alta frequência soldado automático personalizado HG60x60x3	Espessura da bobina:	1-3 mm
Largura da bobina:	80-240mm	Diâmetro interno:	φ480 φ510 mm
Diâmetro externo:	φ1000 φ1800 mm	Velocidade:	100m/min máximo
Garantia:	Um ano	Materiais:	Baixo carbono HRC
palavras-chave:	Fábrica de tubos soldados de alta frequência
Destacar:	moinho de tubulação soldado de alta frequência de 60x60mm , moinho de tubulação soldado de alta frequência de 3mm , moinho de tubo soldado de alta frequência personalizado

Parâmetros e especificações principais:

Materiais Especificações:

Conforme à norma YB189-64
Materiais	Aço de baixo carbono e aço de baixa liga para construção
Propriedades mecânicas	Sb≤380Mpa,σs≤275MPa
largura da faixa	80 ̊240 mm
espessura da fita	1.0·3.0 mm
Identificação das bobinas	Φ508 mm
O.D. de bobinas	φ1800 mm
Peso da bobina	≤ 3T

Especificação de tubos soldados

Tamanho do tubo quadrado	19.1×19.1-50.8×50.8 mm
Tamanho do tubo retangular	19.1 × 38.1-25.4 × 76.2 mm
espessura do tubo	10,0-3,0 mm
Comprimento do tubo final	6 a 12 m
Precisão do comprimento do corte	± 2 mm
Velocidade de formação	40-100 m/min

Fornecimento de energia, água e ar

Potência	Volume de potência da linha	Aproximadamente 450 kW
Potência	Fonte de energia	480 V/60 Hz/3 fases
Água de refrigeração de circulação	Fluxo	20 T/h ¥30 T/h
Água de refrigeração de circulação	Volume do grupo	30m³
Ar comprimido	Fluxo	5m³/min
Ar comprimido	Pressão	5 ‰ 11 kg/cm²

O workshop requer:

6 m de largura, 70 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.

III. AParâmetros e especificações de cada máquina:

(1) Descolador de cone duplo

O descolador é de estrutura de mandrels de dupla expansão e em cantilever.O corpo principal é equipado com um sistema manual para satisfazer as necessidades de expansão, contracção e travagem dos mandrels

OD da bobina	φ1800 mm
Identificação da bobina	Φ508 mm
Largura da faixa	80-240 mm
Espessura da fita	10,0-3,0 mm
Peso da fita	Max3.0T
Tipo de expansão	Manual
Paragem.	Direção pneumática

(2) Cortador e soldador automáticos

A soldadora de cisalhamento é uma unidade importante do equipamento da linha de tubulação, e usada principalmente para cortar a cabeça de aço de tira não normal ou a prova,e, em seguida, conectar o último teste de tira de aço com a próxima cabeça de tira para garantir o processamento continuar.

Largura da faixa	80-240 mm
Espessura da solda	10,0-3,0 mm
Tipo de corte	hidráulico
Modo de solda	Automático
Pressão pneumática	0.5MPa
Ciclo de trabalho	Max.300 segundos

Acumuladores em espiral

Esta máquina é utilizada entre a máquina de soldadura de cisalhamento e a máquina principal (máquina de dimensionamento de formação).A produção contínua da máquina principal (máquina de dimensionamento de moldura) é assegurada dentro de um tempo e uma quantidade suficiente de aço de tira é armazenada..
Esta máquina é constituída principalmente por um quadro de rolos de guia de alimentação, um dispositivo de alimentação de pinças, um conjunto de carroçaria de laço, um dispositivo de descarga e um dispositivo de controlo elétrico.
Dispositivo de alimentação: composto principalmente por um quadro, um motor, um travão, um eixo de acionamento universal de um redutor, um rolo de pinça e um sistema pneumático de rolo de guia.Quando a alimentação precisa parar, o travão Pode impedir a rotação do motor e do rolo de alimentação da pinça, e a velocidade de rotação e a velocidade de alimentação do motor elétrico podem ser ajustadas pelo dispositivo de controlo elétrico.
Conjunto do corpo do loop: é constituído principalmente por motor, base da máquina, rolo circumferencial interno, rolo de descarga central, rolo de anel externo e rolo de pressão, etc.Ele pode armazenar a tira de aço enviado pelo dispositivo de alimentação clipe e pode ser do centro O rolo de descarga é retirado.
Dispositivo de descarga: É constituído por um suporte, um grupo de rolamentos de guia, um rolamento de saída superior e inferior e um dispositivo de medição de velocidade.Pode introduzir horizontalmente a correia de aço armazenada no corpo do loop na unidade de formação e fazer o dispositivo.

Espessura	10,0-3,0 mm	Largura	80-240 mm
Vantagem	Material de armazenamento mais Sem greve para desmontar a superfície de aço	Velocidade de alimentação	Max 200 m/min
Potência do motor de transporte	AC 15 kW	Potência do motor do acumulador	AC 15KW
Diâmetro de armazenamento	4.2 metros

Máquina de moldagem e dimensionamento

PARTE 1.Partes formadoras

A fita de aço vai para o suporte de moldagem, em seguida, na parte de moldagem em uma forma redonda.

Características	Rolamento horizontal para cima e para baixo modo de ajuste, engrenagem de minhoca ajustar,e pode ajustar separadamente
	O eixo inferior do rolo de nivelamento está ativo.
	lado fixo do eixo de nivelamento com almofada de compensação
Parâmetros técnicos	Quantidade de suporte horizontal	6
	Diâmetro do eixo horizontal	65 mm
	Material do eixo horizontal	42 Crmov
	velocidade de formação	40-100 m/min
	motor	DC90Kw
	Material de suportes de nivelamento	Soldadura de chapas de aço

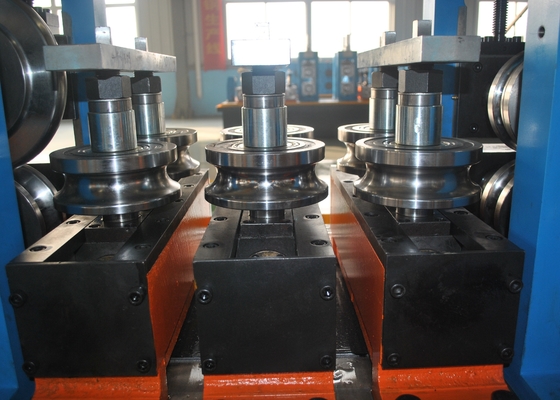

	Quantidade de suporte vertical	2
	Diâmetro do eixo vertical	35 mm
	Material do eixo vertical	40Cr
	Estacionamento universal	3

PARTE 2.Guia de costura de soldadura e suporte de rolos de compressão, cortador de contas de soldadura

O rolo de compressão consiste em comprimir a borda do tubo que foi aquecido até à temperatura de solda, comprimindo rolos com uma certa pressão para atingir o objectivo da solda.

O cortador de contas de soldagem é usado para raspar a costura de soldagem e remover a borracha externa.Os raspadores podem ser ajustados e têm a função de elevação rápida por camHá dois rolamentos de apoio sob o apoio da faca, a fim de suportar a sobrecarga de raspagem, e depois do cortador de contas com um suporte horizontal para polir.

Canelas de sucata	2 conjuntos
Estrutura do suporte do rolo de compressão	5 rolos de compressão
Diâmetro do eixo do rolo de compressão	50 mm
Diâmetro do eixo do rolo de compressão	40Cr

PARTE 3.Unidade de refrigeração por água: material: soldadura de chapas de aço

PARTE 4. Parte de dimensionamento

O tubo redondo após dimensionamento parte no diâmetro e forma exigir

Parâmetros técnicos

Quantidade de suporte universal	4
Diâmetro do eixo horizontal	65 mm
Material do eixo horizontal	42 Crmov
motor	Motor DC de 90 kW
Material de suportes de nivelamento	Soldadura de chapas de aço
Material do eixo vertical	40Cr
Cabeça de peru	2 conjuntos

PARTE 5. caixa de engrenagens

Quantidade de caixa de engrenagens	13
Materiais para caixa de engrenagens	Soldadura de chapas de aço
Material de engrenagem	20CrMnTi
Dureza dos engrenagens	HRC 58-62
Material do eixo de engrenagem	40 Cr
Dureza do eixo de engrenagem	HRC40-45
Quantidade da caixa de redução	2

(5) frio Serrada

A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
Tamanho do tubo quadrado	20x20-60x60 mm
Tamanho do tubo retangular:	20x25-40x80 mm
Materiais	Q235.
Velocidade	Max. 100 m/min
Duração de corte	6 a 12 m
Precisão	± 3 mm
Motor de tração	Servomotor de 15 kW (Yaskawa Japão)
Motor de alimentação	4.4kw servomotor (Yaskawa Japão)
Motor de corte	Motor de frequência variável de 11 kW.
