Parâmetros e especificações principais:
- Materiais Especificações:
| Conforme à norma YB189-64 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
Sb≤380Mpa,σs≤275MPa |
| largura da faixa |
80 ∼ 300 mm |
| espessura da fita |
1.0·4.0 mm |
| Identificação das bobinas |
Φ508 mm |
| O.D. de bobinas |
φ1800 mm |
| Peso da bobina |
≤ 3,5 T |
- Especificação de tubos soldados
| Tamanho do tubo quadrado |
20X20-75X75mm |
| Tamanho do tubo retangular |
20X25-50X100 mm |
| espessura do tubo |
1.0-4.0 mm |
| Comprimento do tubo final |
6 a 12 m |
| Precisão do comprimento do corte |
± 2 mm |
| Velocidade de formação |
40-100 m/min |
- Fornecimento de energia, água e ar
| Potência |
Volume de potência da linha |
Aproximadamente 450 kW |
| Fonte de energia |
480 V/60 Hz/3 fases |
| Água de refrigeração de circulação |
Fluxo |
20 T/h ¥30 T/h |
| Volume do grupo |
30m3 |
| Ar comprimido |
Fluxo |
5m3/min |
| Pressão |
5 ‰ 11 kg/cm2 |
| 6 m de largura, 70 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo. |
III. AParâmetros e especificações de cada máquina:
(1) Descolador de cone duplo
|
O descolador é de estrutura de mandril de expansão única e de cantilever.O corpo principal é equipado com um sistema manual para satisfazer as necessidades de expansão, contracção e travagem dos mandrels
| OD da bobina |
φ1800 mm |
| Identificação da bobina |
Φ508 mm |
| Largura da faixa |
80-300 mm |
| Espessura da fita |
1.0-4.0 mm |
| Peso da fita |
Max. 3,5T |
| Tipo de expansão |
Manual |
| Paragem. |
Direção pneumática |
|
(2) Máquina de nivelamento de cabeça reta e máquina de nivelamento de pinça
|
Estrutura:
O dispositivo de rolo de pressão superior é controlado por um cilindro hidráulico e o motor é ativamente acionado, o que leva a correia a girar durante o desalinhamento.A lâmina controlada pelo cilindro hidráulico é retrátil e oscilável de acordo com o diâmetro da bobina de aço a desmontar, e pode adaptar-se à remoção da bobina de aço de vários tamanhos.
|
| OD da bobina |
Φ1000-Φ1600 mm |
| Largura da bobina: |
80-300-320 mm |
| Motor de transporte de rolos de pressão |
AC3 Kw ((simens,beide)
|
| Estrutura |
Soldadura de perfis |
|
(3)Tirador e soldador automáticos
| A soldadora de cisalhamento é uma unidade importante do equipamento da linha de tubulação, e usada principalmente para cortar a cabeça de aço de tira não normal ou a prova,e, em seguida, conectar o último teste de tira de aço com a próxima cabeça de tira para garantir o processamento continuar. |
| Largura da faixa |
80-300 mm |
| Espessura da solda |
1.0-4.0 mm |
| Tipo de corte |
Corte a ar |
| Modo de solda |
Automático |
| Pressão pneumática |
0.5MPa |
| Ciclo de trabalho |
Max.300 segundos |
|

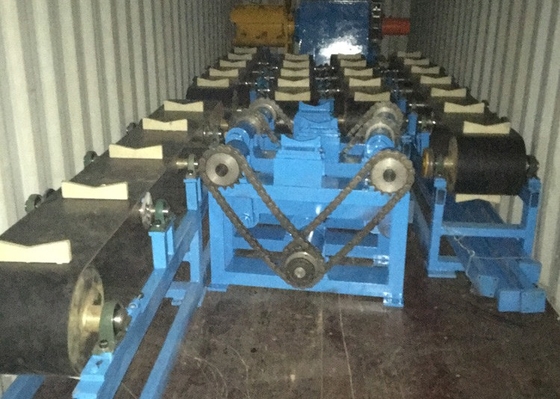

(4) Acumuladores horizontais em espiral
- Esta máquina é utilizada entre a máquina de soldadura de cisalhamento e a máquina principal (máquina de dimensionamento de formação).A produção contínua da máquina principal (máquina de dimensionamento de moldura) é assegurada dentro de um tempo e uma quantidade suficiente de aço de tira é armazenada..
- Esta máquina é constituída principalmente por um quadro de rolos de guia de alimentação, um dispositivo de alimentação de pinças, um conjunto de carroçaria de laço, um dispositivo de descarga e um dispositivo de controlo elétrico.
- Dispositivo de alimentação: composto principalmente por um quadro, um motor, um travão, um eixo de acionamento universal de um redutor, um rolo de pinça e um sistema pneumático de rolo de guia.Quando a alimentação precisa parar, o travão Pode impedir a rotação do motor e do rolo de alimentação da pinça, e a velocidade de rotação e a velocidade de alimentação do motor elétrico podem ser ajustadas pelo dispositivo de controlo elétrico.
- Conjunto do corpo do loop: é constituído principalmente por motor, base da máquina, rolo circumferencial interno, rolo de descarga central, rolo de anel externo e rolo de pressão, etc.Ele pode armazenar a tira de aço enviado pelo dispositivo de alimentação clipe e pode ser do centro O rolo de descarga é retirado.
- Dispositivo de descarga: É constituído por um suporte, um grupo de rolamentos de guia, um rolamento de saída superior e inferior e um dispositivo de medição de velocidade.Pode introduzir horizontalmente a correia de aço armazenada no corpo do loop na unidade de formação e fazer o dispositivo.
|
| Espessura |
1.0-4.0 mm |
Largura |
80-300 mm |
| Vantagem |
Material de armazenamento mais
Sem greve para desmontar a superfície de aço
|
Velocidade de alimentação |
Max 200 m/min |
| Potência do motor de transporte |
AC 15 kW |
Potência do motor do acumulador |
AC 22KW |
| Diâmetro de armazenamento |
4.5 metros |
|
|
|

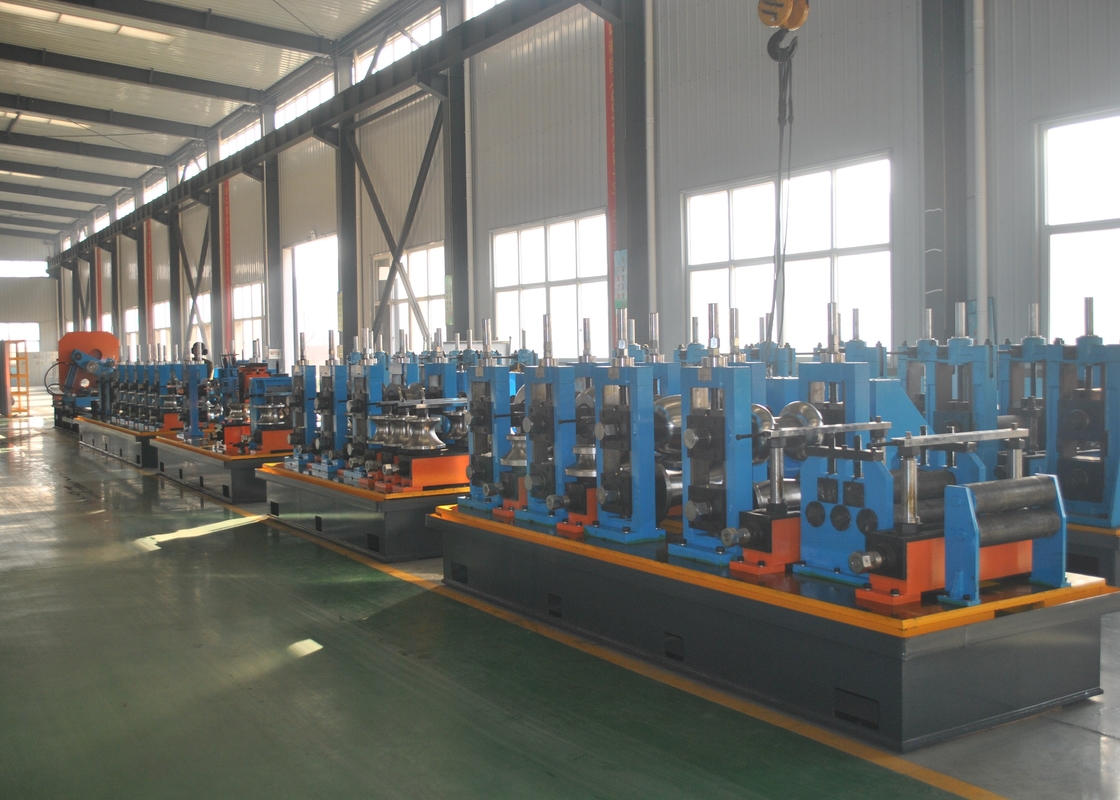

(5) Máquina de moldagem e dimensionamento
| PARTE 1.Partes formadoras |
| |
| A fita de aço vai para o suporte de moldagem, em seguida, na parte de moldagem em uma forma redonda. |
| Características |
Rolamento horizontal para cima e para baixo modo de ajuste, engrenagem de minhoca ajustar,e pode ajustar separadamente |
| O eixo inferior do rolo de nivelamento está ativo. |
| lado fixo do eixo de nivelamento com almofada de compensação |
|
Parâmetros técnicos
|
Quantidade de suporte horizontal |
6 |
| Diâmetro do eixo horizontal |
85 mm |
| Material do eixo horizontal |
42 Crmov |
| velocidade de formação |
40-100 m/min |
| motor |
DC110Kw |
| Material de suportes de nivelamento |
Soldadura de chapas de aço |
| Quantidade de suporte vertical |
2 |
| Diâmetro do eixo vertical |
45 mm |
| Material do eixo vertical |
40Cr |
| Estacionamento universal |
3 |
|
| PARTE 2.Guia de costura de soldadura e suporte de rolos de compressão, cortador de contas de soldadura |
|
O rolo de compressão consiste em comprimir a borda do tubo que foi aquecido até à temperatura de solda, comprimindo rolos com uma certa pressão para atingir o objectivo da solda.
O cortador de contas de soldagem é usado para raspar a costura de soldagem e remover a borracha externa.Os raspadores podem ser ajustados e têm a função de elevação rápida por camHá dois rolamentos de apoio sob o apoio da faca, a fim de suportar a sobrecarga de raspagem, e depois do cortador de contas com um suporte horizontal para polir.
|
| |
| Canelas de sucata |
2 conjuntos |
| Estrutura do suporte do rolo de compressão |
5 rolos de compressão |
| Diâmetro do eixo do rolo de compressão |
50 mm |
| Diâmetro do eixo do rolo de compressão |
40Cr |
|
| PARTE 3.Unidade de refrigeração por água: material: soldadura de chapas de aço |
| |
| PARTE 4. Parte de dimensionamento |
| |
| O tubo redondo após dimensionamento parte no diâmetro e forma exigir |
| Parâmetros técnicos |
| Quantidade de suporte universal |
4 |
| Diâmetro do eixo horizontal |
80 mm |
| Material do eixo horizontal |
42 Crmov |
| motor |
Motor DC de 110 kW |
| Material de suportes de nivelamento |
Soldadura de chapas de aço |
| Material do eixo vertical |
40Cr |
| Cabeça de peru |
2 conjuntos |
|
| PARTE 5. caixa de engrenagens |
| |
| Quantidade de caixa de engrenagens |
13 |
| Materiais para caixa de engrenagens |
Soldadura de chapas de aço |
| Material de engrenagem |
20CrMnTi |
| Dureza dos engrenagens |
HRC 58-62 |
| Material do eixo de engrenagem |
40 Cr |
| Dureza do eixo de engrenagem |
HRC40-45 |
| Quantidade da caixa de redução |
2 |
|
(6) frio Serrada
|
A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
|
| Tamanho do tubo quadrado |
20x20-75x75 mm |
| Tamanho do tubo retangular: |
20x25-50x100 mm |
| Materiais |
Q235. |
| Velocidade |
Max. 100 m/min |
| Duração de corte |
6 a 12 m |
| Precisão |
± 3 mm |
| Motor de tração |
Servomotor de 15 kW (Yaskawa Japão) |
| Motor de alimentação |
4.4kw servomotor (Yaskawa Japão) |
| Motor de corte |
Motor de frequência variável de 11 kW. |
(7) Soldador de alta frequência de água a água tipo 200 Kw
- Tudo num único modelo
- Tipo de paralelo
Técnica Dados de aço inoxidável em uma solda integrada
Parâmetros de projeto
(1) Potência de saída nominal: 200 kW
(2) Tensão nominal de CC: UdN=235V
(3) Corrente nominal de CC: 1000 A
(4) Frequência de saída: f=350-420 kHz
(5) Eficiência total: η≈90%
(6) Forma de ressonância: Resonância composta
(7) Forma de saída do reservatório: Não há saída do transformador de solda.
(8) Coeficiente de correcção: 0,5%
(9) Modo de solda: solda por indução
(10) Capacidade de distribuição de energia: 260 kVA
(11) Voltagem de entrada: sistema de fios de três fases 380V/50Hz,3fase 4
(12) Corrente de entrada nominal: I=379A
Sistema de refrigeração de água mole (sistema de refrigeração ar-água)
(1) Pressão da água de trabalho: 0,32Mpa
(2) Fluxo de água de arrefecimento: 25 m3
(3) Capacidade de refrigeração de referência: 60 kW
(4) Configuração padrão (mm): 2200×1250×2100
Composição de aço inoxidável em uma soldagem integrada
Composição do sistema
O soldador de alta frequência em estado sólido é composto por 5 partes: rectificador de ondas SCR, inversor de alta frequência IGBT + regulador de tensão PWM, transformador de alta frequência,Modulo de diodo de recuperação rápida FRED rectificador de alta frequência, saída do inversor E-bridge.O retificador + regulação de tensão CA PWM é completado por uma placa de circuito. A placa da unidade de controle PWM está incorporada na placa principal.As principais funções da placa de unidade são completadas pelo computador de chip único + sistema de controlo PWMO ajuste de tensão e o controlo de feedback são completados por combinação com o regulador PI de duplo circuito fechado da placa principal.Controle de alarme por circuito digital, pois o núcleo de controle combinado com a resposta rápida do hardware torna a ação de proteção sensível.
O soldador de alta frequência de estado sólido adota o modo de regulação do inversor IGBT de retificação de ondas completas e não precisa do ajuste do ângulo de deslocamento de fase do SCR.tem as vantagens de alto fator de potência e bom efeito de poupança de energia também reduzindo a área de seção transversal do cabo de entrada.
Breve Introdução à Soldadora HF de Estado Sólido
A soldadora HF de estado sólido é projetada para trabalho contínuo.Todo o conjunto de equipamentos realiza a função de controle de ligação de equipamentos e diagnóstico de falhas pelo sistema PLCA estátua em funcionamento é observada por um ecrã LCD.
