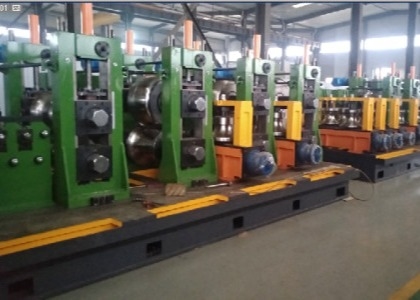

Moinho de tubos soldados de alta frequência Hg 160x160x8 mm Moinho de tubos soldados de alta frequência ISO9001

HG 160X160X8Linha de tubulação automática

GIntrodução:

Esta máquina é a nossa empresa, a fim de atender às exigências do mercado internacional, de acordo com a nossa empresa LW série unidade combinada com FF tecnologia de formação,desenvolveu a linha automática de moagem de tubos quadrados e retangulares.

O processo de pré-dobragem em vários pontos formado a frio é adotado para tornar a deformação macia, a tensão de deformação não é concentrada e a resistência do tubo de aço é melhorada.O processo de moldagem adota um projeto de molde combinado, e um conjunto de moldes pode produzir tubos de aço retangulares de qualquer especificação dentro da gama especificada.o tempo de mudança de rolo pode ser reduzido em 90%, e a capacidade de produção pode ser aumentada em 80%, o que pode satisfazer o modo de produção de várias variedades e pequenos lotes.

Ⅰ,As principais características doEquipamento:

Em um período de tempo muito curto para terminar o ajuste do rolo, extrema reduzir o tempo de mudança do rolo quando substituir os produtos, melhorando assim a eficiência e reduzir o custo produtivo;

• Devido ao equipamento adota um conjunto de molde combinado, produzindo as diferentes especificações do tubo, só precisa de ajustar,não precisa de mudar,a taxa de economia de rolos acima de 90%,reduzindo assim o custo do rolo;
• Devido ao equipamento adota o motor de ajuste automático,diminuição do número de trabalhadores,reduzir os custos de mão-de-obra, diminuiu a intensidade de trabalho dos trabalhadores, melhorou o ambiente de trabalho dos trabalhadores;
• A operação do equipamento é simples, basta saber o tamanho e a espessura da parede dos tubos na produção, em seguida, introduzir na interface, ele fará o ajuste automaticamente,Assim, níveis mais baixos de requisitos técnicos do pessoal de depuração;
• Com ajuste automático, diminui a entrada de ferramentas e danos ao equipamento ao mudar o rolo, melhora a vida útil do equipamento;
• Devido à estrutura do rolo composto, o contacto entre o rolo e a fita em vez do contacto original da linha, reduz o desgaste do rolo e melhora a vida útil do rolo;

Pode produzir uma certa especificação de abertura de aço de dobra a frio, como aço de secção U,C, etc., largura e altura do produto podem ser ajustados infinitamente.

2Condição básica:

• PIntervalo ipe:

4pProcedimento de redução:

Carga de bobina→descarga de bobina→cabeça reta→nivelação por pinça→corte e soldador→acumuladores→IInivelação→formagem, soldadura, arrefecimento, dimensionamento→corte→rolos de trânsito→embalagem→estoque

• PArâmetros de cada máquina:
  • Carrinho de carga:Incluindo carro de carga, descarrilhador, cabeça reta, nivelamento por pinça

5.1.1 Carrinho de carga

5.1.2 Descolador

5.1.3 Máquina de cabeça reta:

5.1.4 Nivelação de pinça:

5.2 corte e solda:

5.3 Acumuladores:

5.4 Formação e dimensionamento:

5.4.1 Função:Usando o processo de pré-dobragem em pontos quadrados directos, uma determinada especificação de aço de tira longa é laminada continuamente num tubo e soldada num tubo.O método de aquecimento é a soldagem por indução de alta frequência.

5.4.2 Descrição do processo:A tira de aço de uma determinada especificação é introduzida na máquina e a tira de aço é enrolada num tubo em branco através do rolo de moldagem,e então o efeito de pele e efeito de proximidade da corrente de alta frequência são usados para fazer a corrente altamente concentrada na borda do tubo de ângulo de confluência, de modo que a borda do tubo é rapidamente aquecido A temperatura de solda é atingida, e a soldagem é concluída sob a força de compressão do rolo de compressão, e, em seguida, resfriado,dimensionamento e bruto endireitado para se tornar as especificações necessárias de tubos de aço.

5.4.3 Composição: Parte de alimentação, nivelamento passivo de cinco rolos, parte de formação, parte de solda, parte de arrefecimento, parte de dimensionamento, parte de endireitamento bruto, redução do motor e outras partes de ligação da transmissão.

5.4.4 Formação e dimensionamento:

Parte de solda, parte de arrefecimento

5.4Características da máquina:

1 O quadro de rolos horizontal é soldado por uma chapa de aço Q345, aquecida, de elevada resistência e bela aparência.

2 O corpo da caixa adota a estrutura de soldagem de chapas de aço Q345, tratamento de recozimento, alta resistência, manutenção conveniente e fácil manutenção.

5.5 serra:

5.5.1 Característica: É um equipamento importante na linha de produção de tubos soldados.Devido ao sistema de controlo de DST rápido e de alta precisão e ao sistema mecânico, o desempenho de comprimento fixo e sincronização é bom, e a transmissão mecânica é confiável. , Então esta máquina tem as características de rápido, bom desempenho e alta precisão.

5.5.2 Composição: Esta máquina é constituída por um leito, uma caixa de engrenagens, uma serra, um sistema de medição de velocidade, um sistema hidráulico, um sistema de accionamento, um sistema eléctrico, um quadro de rolos, etc.

5.5.3 Parâmetros da serra:

5.6 Rolante:

Os utilizadores podem personalizar de acordo com as suas necessidades, ou através do fabricante anfitrião, o material é Cr12, o rolo de extrusão é feito de HT13 e o rolo de dimensionamento é feito de liga de cromo elevado.

5.7 rolos de transporte, tabela:

6Máquina de embalagem automática (opcional)

Contação, paletização:Após o número de tubos de aço atingir o número especificado, toda a camada de tubos de aço será enviada para a estrutura do material pelo mecanismo de sucção de camadas, de acordo com o tipo de embalagem definido,Após a terminação do empilhamento, o pacote completo de tubos de aço será transportado para o rack de embalagem.Descrição da função:

Cintos de segurança:A mesa de rolos de transferência de embalagens é ligada e todo o pacote de tubos de aço é retirado da estação de paletização e transferido para a estação de fixação;A embalagem automática e a soldagem manual estão concluídas., e a água é controlada ao mesmo tempo.

TraseiroOs rolos laterais são abertos e os tubos de aço são removidos.

ciclo:Após a remoção de todo o pacote de tubos de aço, a plataforma de elevação retorna à posição de recepção e aguarda a empilhamento do próximo pacote de tubos de aço.A conexão de empilhamento entre cada pacote de tubos de aço realiza acoplagem perfeita para garantir a continuidade do trabalho.

O comando elétrico adota controle de programa PLC, tela sensível ao toque (PLC adota Siemens alemão), realiza diálogo homem-máquina, pode alternar livremente entre manual e automático,e os componentes elétricos usam a marca DelixiNo programa, você só precisa inserir o número de tubos de aço por camada, o número de camadas de cada conjunto de tubos de aço e os parâmetros necessários.A embalagem irá empilhar automaticamente o pacote completo necessário de tubos de aço.
