Moinho de tubos soldados de alta frequência 1,0 mm-3,25 mm Espessura da parede Aço 21,3 mm-33,7 mm

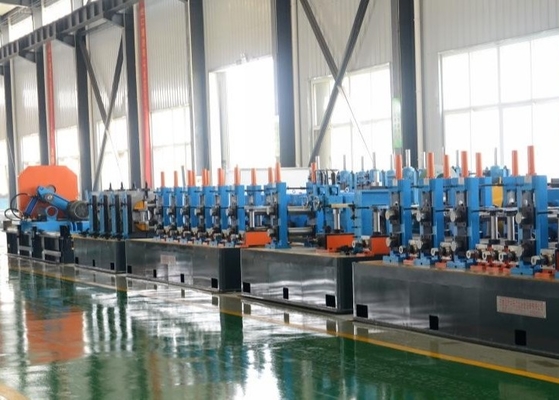

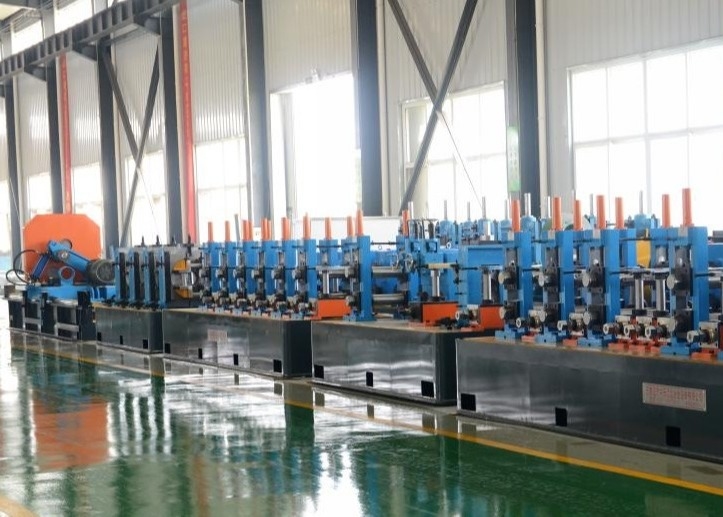

A linha de produção de tubos de soldagem de alta frequência HG60 é usada para fabricar tubos de aço soldatos de Φ21.3mm-Φ33.7mm com 1,0mm-3.25mm de espessura de parede, pode produzir tubos de perfil do mesmo tamanho.Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país, a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica, mas também prática.

II. A ComissãoFundamentos Condições:

2.1Tubos de aço Especificação

2.11 Tubos redondos: φ21.3·φ33.7mm Espessura: 1,0 - 3,25mm

2.2Fenda aço

2.2.1 Largura da tira de aço: 65-110 mm

2.2Espessura de aço de tira: 1,0 mm-3,25 mm

2.2.3 Aço de baixo carbono e aço de baixa liga: δb≤500Mpa σs≤235MPa

2.2.4 bobina de tira de aço: diâmetro interno: Φ550-610 mm (o comprador confirma finalmente)

2.2.5 Diâmetro exterior: 1000 mm-1800 mm (o comprador confirma finalmente)

2.2.6 Peso das tiras de aço: Max 3,5 T

2.3 Capacidade elétrica instalada: aproximadamente 400 kW Fornecimento de energia: 380 V, 50 Hz (de acordo com o local)

2.4Formação velocidade:Max. 90 m/min

        P.S.: Diâmetro máximo e espessura máxima não correspondem à velocidade máxima

2.5 Tamanho de toda a linha: aprox. 60x6m

III.O fluxo técnico da produção linha

Rolar para cima → Descolar → cabeça de corte, tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

IV.Composição do equipamento e parâmetros principais de um único Unidade:

• Com motor hidráulico Nãoempilhador

Este equipamento possui uma fixação hidráulica de cone único. A cabeça dos cones de descolagem prende a bobina de aço com a função de cilindro móvel de cone.Em seguida, o rolo de pressão do abrador final se move para baixo para apertar a bobina de açoO cone de descolagem girando, o peeler de abertura da extremidade balança para cima e perto da bobina.

Diâmetro interno da tira de aço:Φ 550-610 mm

Diâmetro exterior da tira de aço:Φ max=1800mm Largura da tira de aço: 65-110mm

Espessura de aço de tira: 1,0 mm-3,25 mm

Peso máximo da fita de aço: 3,5 T

2.Tesoura Soldadores

Função:

É usado para cortar paralelamente a cauda da fita de aço, que acabou de entrar no acumulador, e a cabeça da fita que sai do desencolador, e depois soldá-los juntos.

Estrutura: Tesoura hidráulica e soldadura manual Largura da tira de aço: 65-110 mm Espessura da tira de aço: 1,0 mm-3,25 mm

3.Espiral horizontal acumulador

O acumulador em espiral é utilizado para receber a tira de aço de forma descontínua a partir do desencolador e, ao mesmo tempo, fornecer a tira de aço para a unidade de formação continuamente.A capacidade de reserva pode ser controlada por paralelo em espiralA diferença de circunferência do paralelo externo e interno multiplicada pelo número de paralelos é a capacidade de reserva.Existem guias rolos suportando suporte e área de torção na frente do acumulador espiralA banda de aço será virada de estado horizontal para estado vertical.Os rolos de retirada do veículo podem alterar a faixa de aço do estado horizontal para o estado verticalO rolo de retirada do veículo é accionado por uma máquina eléctrica, que e a unidade de accionamento do acumulador são controladas por uma mesa de comando.

Largura de aço: 65-110 mm

Espessura de aço de tira: 1,0 mm-3,25 mm

Comprimento de armazenamento: 400-1000 mm

Velocidade máxima de saída: igual à velocidade de toda a linha.

4.Moinho de moldagem e dimensionamento

Formação Secção:

Estabilizadores horizontais: 7 Estabilizadores verticais: 9

Secção de solda:

Guia de rolagem de suporte; Squeeze Roll Stand; Soldadura de raspagem de suporte; Grinding Stand; refrigeração por água

Seção de dimensionamento:

Estrutura e desempenho do equipamento

Conjunto de alimentação

Principalmente para o limite superior e inferior da tira de aço, fácil de tira fora do loop suavemente na máquina de formação, evitar tira balançando para cima e para baixo.

É constituído por um par de rolos e por um suportador esquerdo e direito, o material do rolo é Gr15, processo de amortecimento de alta frequência.Dureza de amortecimento HRC58-62,o suporte esquerdo e direito é a estrutura de soldagem de chapa de aço

Máquina de nivelamento passivo de cinco rolos

Principalmente para nivelar a tira de aço, para a tira na máquina suavemente, evitar a tira balançando para cima e para baixo

Usando a estrutura do tipo de rolos superior 2 inferior 3 cinco, os dois rolos acima podem ajustar sozinhos, respectivamente para controlar a distância do rolos superior e inferior, garantir o efeito de nivelamento,Material do rolo de nivelamento Gr15, resfriamento de alta frequência, dureza de resfriamento HRC58-62

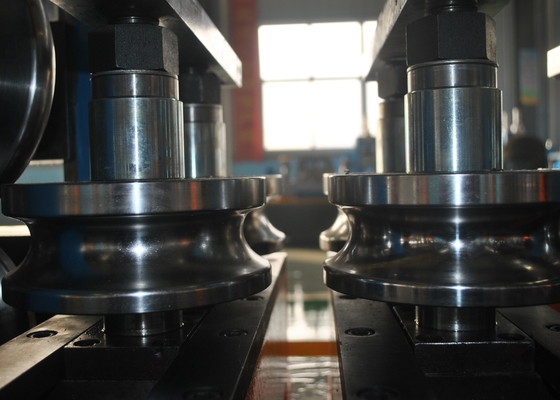

Estabilizador de rolamento horizontal

A estrutura de rolos horizontal é o componente chave da fábrica de moldagem e dimensionamento,por meio da tira no billete do tubo e a garantia da precisão do tamanho do tubo de aço é feita por ele

Estabilizador de rolamentos horizontal com estrutura de pórtico, mudança de rolamento lateral

O diâmetro do eixo de rolamento horizontal é de F65 mm; o material é de 40Cr; apagamento de alta frequência.Estabilizador de rolamento vertical

Rodízio vertical é os componentes-chave do molino de formação e dimensionamento, principal ajuda de deformação de rolos horizontais, evitar rebote da tira, absorver parte da borda do alongamento de espera

O suporte de rolagem vertical adota uma operação de ajuste de parafuso único, na mudança de rolo

O diâmetro do eixo de rolamento é de 40 mm, o material é de 40Cr, apagamento de alta frequência.

Tratamento de condicionamento após torção bruta e, em seguida, para terminar a torção, após o acabamento da torção, apagamento de alta frequência, dureza de apagamento HRC45-55, moagem após apagamento de alta frequência,a rugosidade da superfície é inferior a 0.8, o grau coaxial é inferior a 0.02, o escoamento da face é inferior a 0.02

Estação de guia de costura de solda

Solução de Solução Guia de Solução é principalmente controlar o tamanho do canto de abertura e a direção da solda, a solda com precisão no rolo de extrusão, para garantir a qualidade da soldagem,estrutura de rolamento guia pode ser mais ou menos 20 graus ao longo da rotação do eixo do tubo, ajuste para cima e para baixo, e em volta.

Estabilizador de rolos de compressão

Squeeze Roll Stand é principalmente para a alta frequência de aquecimento de tubulação billet extrusão em tubulação soldada, é uma parte importante da garantia de qualidade de soldagem,Estrutura do quadro do rolo de extrusão é a mesma do rolo vertical

Diâmetro do eixo do rolo de compressão é Ф45mm; material é 40Cr; apagamento de alta frequência.

Tratamento de condicionamento após torção bruta e, em seguida, acabamento da torção, após acabamento da torção, tratamento de apagamento de alta frequência, moagem após apagamento de alta frequência

Remova o dispositivo de barragem externa

É usado para raspar a costura da soldagem e remover a erva externa. É composto por dois cortadores para uso alternado. Se um estiver danificado, o outro tomará o lugar para raspar.Os raspadores podem ser ajustados e têm a função de elevação rápida por camHá dois rolamentos de suporte debaixo do apoio da faca, a fim de suportar a sobrecarga de raspagem.

Refrigeração por água

É utilizado para arrefecer a área de solda para garantir que o tubo de aço seja endireitado com precisão.

Dispositivo de endireitação áspero

Outro nome é Turks cabeça e declarado na última parte do moinho de dimensionamento, é usado para estripar tubo direto grosseiramente.É composto por dois conjuntos de quatro-roller endireitação e cabeça pode girar e ajustar para a direita e esquerdaUtiliza um caminho de três pontos para tubos de aço retos.
