I. Parâmetros e especificações principais
- Materiais Especificações:
Conforme à norma YB189-64
- Material: aço de baixo carbono e aço de baixa liga para construção
- Propriedades mecânicas: σb≤ 520Mpa,σs≤ 340 MPa
- Largura da faixa: 100-190 mm
- Espessura da faixa:10,5-4,0 mm
- Diâmetro interno das bobinas:φ480 φ510 mm
- Diâmetro externo das bobinas:φ1000·φ1600 mm
- Peso da bobina: ≤ 4 T
- Dimensão do tubo:φ33,7-φ60,3mm
- Espessura dos tubos:10,5-4,0 mm
- Duração fixa de corte: 46 m
- Precisão de corte de tubos: 0 ‰ 3 mm
- Velocidade de formação: 2070 m/min
- Fornecimento de energia, água e ar
| 1 |
Potência |
Volume de potência da linha |
Aproximadamente.800 kW |
| Fonte de energia |
380V/50Hz/3fases |
| 2 |
Água de refrigeração de circulação
|
Fluxo |
30 T/h ¥40 T/h |
| Volume do grupo |
60m3 |
| 3 |
Ar comprimido
|
Fluxo |
5m3/min |
| Pressão |
5 ‰ 7 kg/cm2 |
Oficina: 8 m de largura, 100 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.
II. A ComissãoCarregamento da bobina →Corte e soldadura → Acumulador → Formação, soldadura HF, desburo, arrefecimento, dimensionamento, endireitamento →STD Serra de corte a frio →Transmissão → Embalagem → Armazenamento
III.Parâmetros de cada máquina
1,Nãoempilhador
O descoladorÉ de estrutura de mandrels de dupla expansão e em voga.O corpo principal é equipado com um sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.
| OD da bobina |
Φ1000-1600 mm |
| Identificação da bobina |
Φ480-510 mm |
| Largura da faixa |
100-190 mm |
| Espessura da fita |
10,5-4,0 mm |
| Peso da fita |
Max4T |
| Tipo de expansão |
Aumentos manuais |
| Paragem. |
Direção pneumática |
2,SAquecedor e soldadorEsta máquina é usada para cortar as extremidades irregulares das tiras e depois conectar as tiras por solda.
| Largura da faixa |
100-190 mm |
| Espessura da solda |
10,5-4,0 mm |
| Tipo de corte |
Corte manual |
| Velocidade de solda |
Máximo 700 mm/min |
| Modo de solda |
Manual |
| Ciclo de trabalho |
Max.180 segundos |
1. Sunidade de acumulador piral
Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
(1) dispositivo de material de pressão e transporte: inclui principalmente quadro, motor elétrico, unidade de travagem, eixo de potência de transferência de direção circular da velocidade de redução, rolos de pressão e transporte,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.
(2) Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
(3) Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição alta ou baixa.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
(4) Parâmetros técnicos:
Estilo de trabalho: mudança de círculo
Vantagem:mais material de armazenamento, sem que a superfície de aço seja desmontada.
espessura da bobina de aço:4 mm
Largura: 100-190 mm
Dia de armazenamento:5.0m
Velocidade de marcha do material transportador:Vmax=240m/min
Forma de compressão:pneumática 6Mpa
Potência do motor elétrico da prensa e do carregador:18.5KW
motor elétrico do quadro do acumulador:37KW

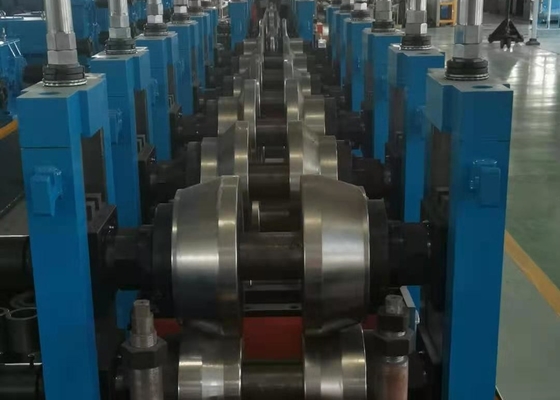

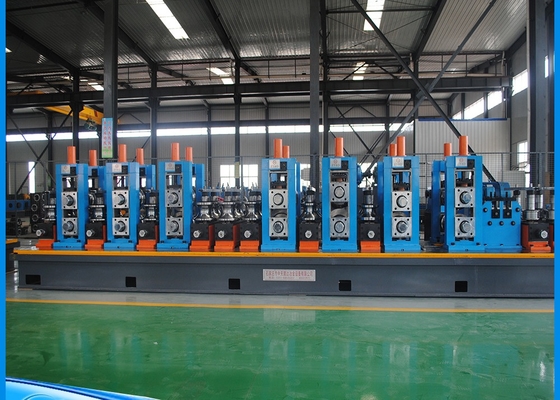

4.Moinho de moldagem e dimensionamento
O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho exigido pode ser obtido após o arrefecimento, dimensionamento e endireitamento primário.
| Formando o tubo de overdose. |
Tubo redondo 33.7-60.3mm
|
| Formação da espessura da parede do tubo |
10,5-4,0 mm |
| Velocidade de formação |
20-70 m/min |
|
Número de suportes de formação, horizontal
|
7 |
|
Número de suportes de moldagem, verticais
|
9 |
|
Número de suportes horizontais
|
5 |
|
Número de suportes de dimensionamento, verticais
|
5 |
| Cabeça de Turco |
2 conjuntos com cabeça única
|
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ90 mm, material 40Cr |
|
Diâmetro do eixo e material do suportador de rolamento vertical
|
Φ50, Material 40Cr |
|
Máquina de cortar
|
2 conjuntos |
| Motor principal |
110kw+132kw |
5.Serra a frio
|
A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
|
| Tamanho do tubo quadrado |
Φ33,7-60,3 mm |
| Materiais |
Q235. |
| Velocidade |
Max.70m/min |
| Duração de corte |
7m |
| Precisão |
± 3 mm |
| Motor de tração |
Servomotor de 15 kW (Yaskawa Japão) |
| Motor de alimentação |
4.4kw servomotor (Yaskawa Japão) |
| Motor de corte |
Motor de frequência variável de 11 kW. |
6. Soldadora H.F sólida de 300 kW
Parâmetros concebidos
Potência nominal: 300 kW Potência nominal de CC: Pd=360kW
Voltagem nominal de CC: UdN=450V Corrente nominal de CC: IdN=800A
Eficiência total: η≥85% Potência de saída: Pout>300kW
Frequência projetada: f=300~350kHz Inverter MOSFET: 120kW×3
Modo de saída do circuito do tanque: sem saída do transformador de solda, ressonância secundária
7. Mesa de rolamento, banco e embalagem
Os tubos acabados percorrem a mesa de rolagem e são automaticamente movidos para o banco, em seguida, uma simples máquina de embalagem empacotará os tubos em forma de hexágono.
A máquina de embalagem simples contém recipiente e alinhamento pneumático
8.Roller:
Material: Cr12
O material Cr12 tem a vantagem de resistir à abrasão, e os clientes podem escolhê-lo por si mesmos.
O preço do rolo é calculado pelo seu peso, podemos calcular o preço total dos rolos de acordo com as especificações do tubo soldado dos clientes.
